一、概 述
SA-5.7A是深圳显控公司推出的一款主频200M的,低辐射,低功耗的人机界面。在锅炉应用中发挥了很大作用。锅炉的现场环境恶劣,温度高,灰尘多,对人机界面的综合要求比较高CONTROL ENGINEERING China版权所有,SA-5.7A完全可以满足此要求,这种型号是专为恶劣环境设计的一款,能很好地适应锅炉现场的恶劣环境。
二、硬件组成
锅炉控制系列主要由可编程控制器,人机界面以及变频器组成一个完整的控制体系。
其中人机界面选用深圳显控公司的性价比最好的SA-5.7A型人机界面。它是市场上一款性价比最高的触摸屏,可以与市场上出现的各种PLC直接通讯,比如说三菱西门子欧姆龙等,还可以通过MODBUS协议跟单片机直接通讯,其编程方式简单易学,既使无专业知识也能快速掌握。深圳显控人机界面是以32位RISC处理器为核心,触摸屏的反应速度快,可以满足现场的较高要求。
三、画面功能介绍
根据本系统的特点及实际使用情况,界面设计由主控画面,手动操作画面,参数设置画面,监控画面,报警画面以及使用说明等。
1. 主控画面
从主控画面可选择进入各控制及运行画面等。在主画面上,可以看到各处操作画面以及监控画面

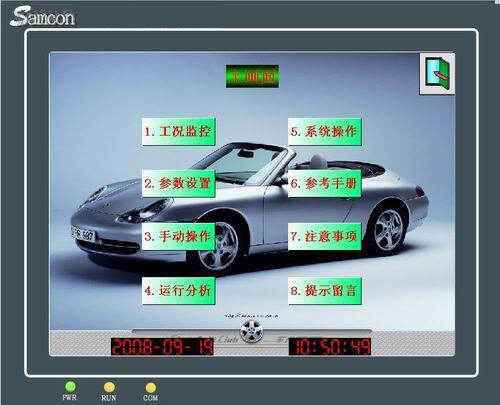

图1 主界面
2. 参数设置画面
参数设置主要分为通用参数www.cechina.cn,常用参数,定时温度以及定时时段几个画面。通过这几个参数设置画面,可把各个时间段的温度以及每个时间段的轮换时间传送到PLC自动控制各个时间段的温度变化。下图为定时时段参数设置画面:

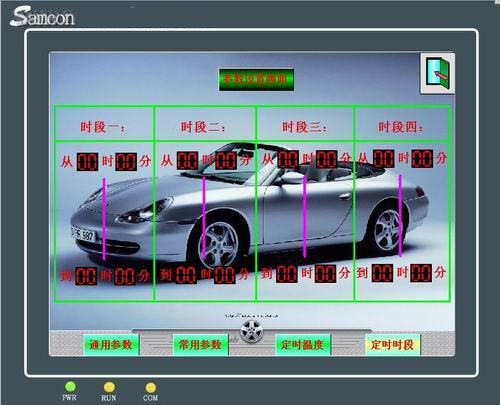

图2 定时时段
3. 工控监控

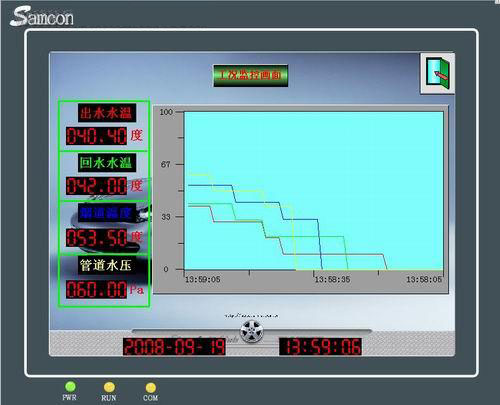

在工控监控画面,可随时监测出水温度,回水温度和烟道温度的当时值以及水压当时值等。
4、 温度曲线图
通过趋势图可查看不同时间的温度变化。如下图
温度曲线
5、 故障查询画面
故障查询画面可让你随时了解何时发生什么故障以便了解锅炉各个组件故障率。
四、总 结
通过客户反应CONTROL ENGINEERING China版权所有,尽管锅炉行业的使用现场灰尘多www.cechina.cn,温度高等其它情况,Samkoon触摸屏完全可适应锅炉这个行业。采用显控人机界面后,大大简化了控制系统控制工程网版权所有,温度的设定,各时间段的自动转换,提高锅炉的温度控制要求,保证了设备的运行效率。
