1 引言
　　蒸馏水通俗的说是水蒸汽冷凝后的产物，化学上称之谓纯净水，化学分子式为H2O的纯净水不应含任何其他杂质成分，是工业生产中的重要原料。蒸馏水应用行业广泛，主要用于化工产品原料配比和食品、药品、化妆品等产品加工制造行业，比如饮料、医用输液盐水等。本文介绍的蒸馏水机是专用蒸馏水生产装备，该蒸馏水电气控制系统完全采用台达自动化产品整合，为客户实现工艺控制和技术要求。
　　2蒸馏水机控制系统及工艺
　　2.1 控制工艺
　　蒸馏水机控制系统主要实现控制被控原料罐内部温度、压力以及电导率等物理量满足不同产品规格要求。控制系统可以根据不同产品需要设定相关参数，同时设置参数上下限，并实时显示相关参数数值变化，控制各个管道阀门开度，从而保证产品按照预设工艺参数生产，超限时会有报警显示和相关保护动作。同时根据客户需要，产品加工完成后打印参数报表和存储参数报表（电子文件格式*.JPG存储在通用USB磁盘内）。
　　上述表格列出的配件是生产线控制系统主要元器件，此外还包括低压电器（低压断路器、继电器、主令按钮、指示灯等）、检测传感器（K型热电偶、PT100热电阻、电导率传感器，压力传感器，液位传感器，模拟信号变送器等）、微型打印机等电气元件，此处不予赘述。
　　2.2 系统原理

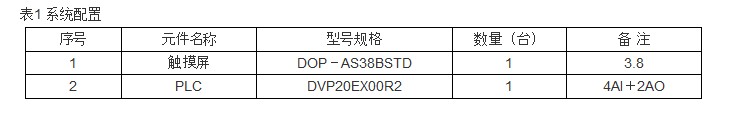

　　（1）系统原理设计：系统原理设计如图1所示。系统由台达PLC建构主控制器www.cechina.cn，通过RS－485总线与台达触摸屏人机界面构成管理操作和打印记录系统。系统硬件配置如表1所示。利用台达人机界面丰富的通讯口功能，可以提供给用户3个COM口，方便与外围工控设备通讯联机。
　　（2）系统通讯原理设计：COM1：RS232通讯方式与下位PLC连接，进行蒸馏水设备和产品各项工艺参数设置和读取。COM2：RS485通讯方式与微型打印机连接，利用台达HMI宏指令编程功能，处理自由口通讯协议，发送给打印机需要打印的汉字、英文字母以及数字等，可以进行产品工艺参数报表打印，作为产品品质检测的文字依据以及存档保存数据。

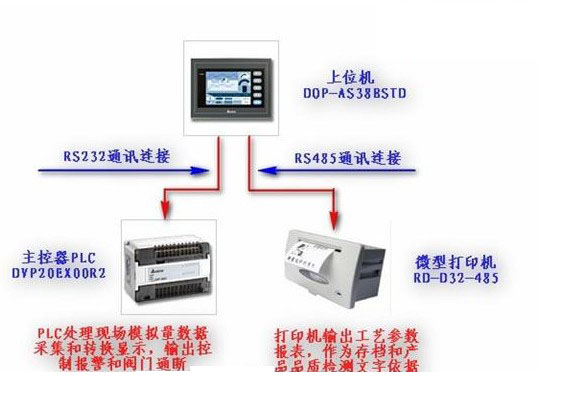

　　图1控制系统架构

点击看原图

　　3 软件开发
　　3.1 PLC用户程序
　　PLC用户控制程序主要实现模拟量数据采集和运算转换，超限报警输出控制。一定要根据传感器和变送器模拟信号量程范围计算数字量显示值，根据用户提供的工艺要求编写报警处理程序。图2是PLC控制程序节选，仅供参考。

点击看原图

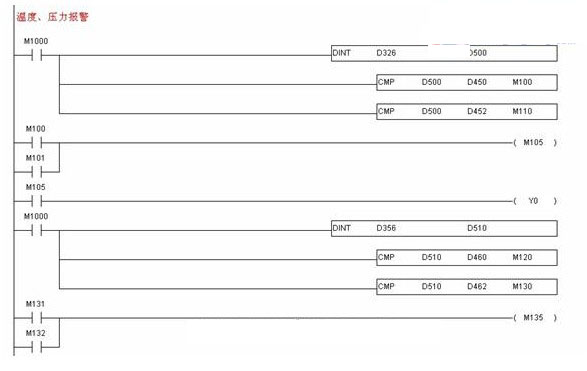

　　图2 工艺参数报警梯形图

　　3.2人机界面用户程序

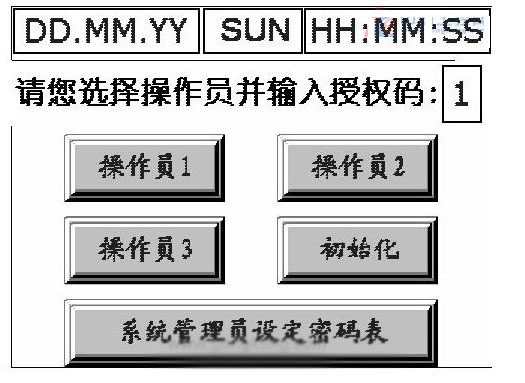

　　系统控制主界面如图3所示。

 图3 系统控制主界面

　　操作员必须通过口令才能登陆控制系统，操作员1～3具有不同的响应级别，级别依次降低，密码级别操作员1>操作员2>操作员3，即使用操作员1密码可以登陆操作员2和操作员3。三个按钮互相锁存，按下其中一个按钮后，其他两个按钮均无效，通过宏指令实现。操作员画面CYCLE宏如下所示：
　　操作员1按钮生效位为$10003.0处于OFF状态www.cechina.cn，按下“操作员1”按钮CONTROL ENGINEERING China版权所有，执行宏指令如下所示：

www.cechina.cn，按下“操作员1”按钮>

　　操作员2按钮生效位为$10004.0处于OFF状态www.cechina.cn，按下“操作员2”按钮CONTROL ENGINEERING China版权所有，执行宏指令如下所示：

www.cechina.cn，按下“操作员2”按钮CONTROL ENGINEERING China版权所有，执行宏指令如下所示>

　　操作员3按钮生效位为$10005.0处于OFF状态www.cechina.cn，按下“操作员3”按钮CONTROL ENGINEERING China版权所有，执行宏指令如下所示：

www.cechina.cn，按下“操作员3”按钮CONTROL ENGINEERING China版权所有，执行宏指令如下所示：>

　　灵活运用人机界面提供的宏指令功能可以达到事半功倍的效果，上面的程序是一个应用例子，实现了不同权限级别多用户登陆控制系统控制工程网版权所有，给产品设计开发技术人员提供了灵活编程应用的强大功能。蒸馏水机参数数据画面如图4所示。

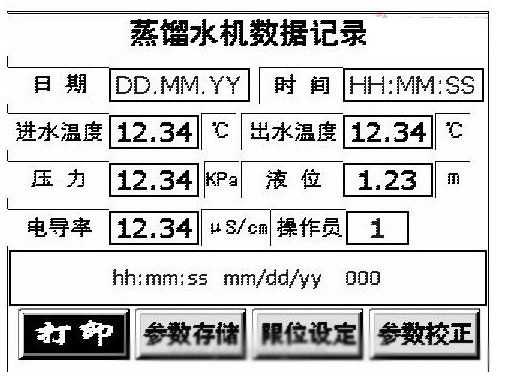

　　图4 参数数据画面

　　系统可以实时显示进水温度、出水温度、压力、液位、电导率等各项工艺参数变化情况，以便操作员操控设备，如有超限报警，系统会已报警走马灯的形式滚动报警提示信息，方便操作员下达保护指令。台达人机界面新版软件提供“拮取画面”功能按钮CONTROL ENGINEERING China版权所有，可以将人机某个画面以后缀名为JPG的文件格式存储在USB存储盘中，方便地将工业现场工艺参数报表存储和打印出来。
　　按下图4参数存储按钮后，该画面就以YY－MM－DD－画面编号.JPG文件格式存储在U盘中，文件名以日期＋画面序号命名，如果U盘未插在人机背面，会显示未找到存储盘报警。按下图4的“限位设定”按钮CONTROL ENGINEERING China版权所有，画面跳转到温度、压力高低限位设定画面，如图5所示。通过数值输入按钮输入不同参数数值，满足不同产品规格使用。

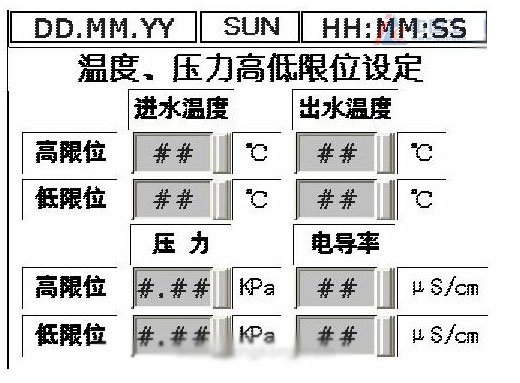

　　图5 工艺参数限位设定

　　按下图4的“参数校正”按钮CONTROL ENGINEERING China版权所有，画面跳转到温度、压力参数校正画面，通过数值输入按钮可以输入拟校正的参数数值，可以消除各个传感器检测结果和标准检测仪表的固定偏差，达到系统显示和测量和标准仪表一致，类似于传感器信号调零过程。
　　按下图4 “打印”按钮CONTROL ENGINEERING China版权所有，微型打印机就会打印出数据报表，如图6所示，报表打印也是通过台达人机界面强大的宏指令实现。

　　图6 报表打
