大型炼油厂是加工工艺齐全www.cechina.cn,生产规模大的燃料、化工原料型企业,其许多生产装置由于应用了DCS,自动化水平很高,并且各装置的工程数据已纳入全厂的CIMS系统。但是水、电、气、暖等公用工程数据以及罐区数据、进出厂数据却是独立的,仍靠统计人员汇总,不适应现代化管理的要求。为了准确且迅速地掌握并利用全厂信息CONTROL ENGINEERING China版权所有,对生产状况进行有效的统筹平衡管理,优化资源配置控制工程网版权所有,提高企业的经济效益,有必要建立“炼油厂全厂公用工程数据采集系统”将相对分散的数据先集中到计量中心,搞好物料平衡,再通过光纤进入全厂CIMS系统。
二、系统原理
本系统软件由上位机系统软件和下位机软件两大部分组成控制工程网版权所有,均采用C语言及汇编语言编写。具有界面友好
1、主要配置:
机箱:IPC-810A/6113LP4/7271AT
主板:FSC-1713VNA
配件:P4 2.4/256M/80G
2、功能实现:

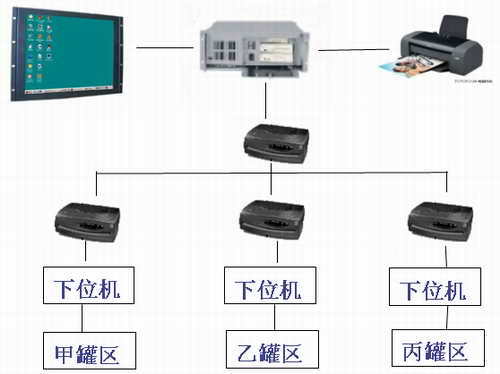

上位机主机采用工业PC机,并配备有打印机和大屏幕监视器。上位机系统软件的主要功能是通过通信网络实现上位机与下位机间的数据传输,以及将下位机实时采集的数据进行各种处理,包括存入数据库、进行流图显示、历史趋势图和棒形图还有数据表的显示及各种要求的报表打印输出。
3、上位机系统软件分成以下模块
1) 主模块:主要用于完成对整个系统各子功能的控制及调度。
2) 流程图显示功能模块:主要完成各个工作区域的流程图和相应参数变化情况的显示。
3) 历史趋势及棒形图显示模块:实现历史生产状况的趋势再现和与之对应时间点的棒形图及数据表格显示。
4) 数据采集及通信模块:主要完成通信链路的建立及数据采集和传输。数据采集及通信是本系统的核心。
5) 报表打印功能模块。
6) 系统设定模块:主要用于完成对整个系统的显示设置和安全手段设置。五日以及月报表的打印。
四、下位机功能
下位机系统的主要任务一是直接与各罐区的智能仪表接口控制工程网版权所有,将各种生产数据信息采集并处理后按一定格式存放;另一个重要的任务是不断监听通信线路是否有上位机来的数据传输请求,将所采集信息
