1 钢包热状态测试实验
1. 1 测试方案

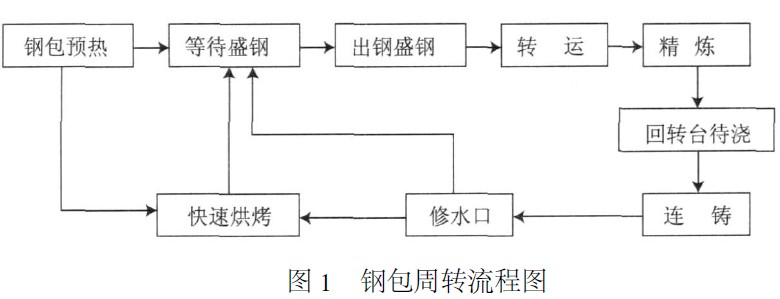

为全面掌握钢包周转过程的热状态与温度的 关系,对整体浇铸钢包进行了跟踪测试。宝钢一 炼钢厂整体浇铸钢包周转流程如图1 所示。
根据钢包热周转的情况,制定如下测试方案: (1) 测定钢包运转过程中包衬耐材内部温度分布和 包壳表面温度变化,全面了解钢包各周转阶段的热 循环状态; (2) 测试各关键工序点的钢水温度值; (3) 测试运转钢包在各工序之间的运输时间。现场 试验包括钢包周转过程各主要工序点控制工程网版权所有,包括快速烘 烤过程、出钢工序点、精炼工序点及连铸过程进行 测试。主要选定以下测试点: (1) 出钢前钢包台车; (2) 出钢完毕,钢包台车开出; (3) 精炼完毕,钢包台 车开出; (4) 钢包开始浇铸前; (5) 浇铸过程。
1. 2 热电偶布置

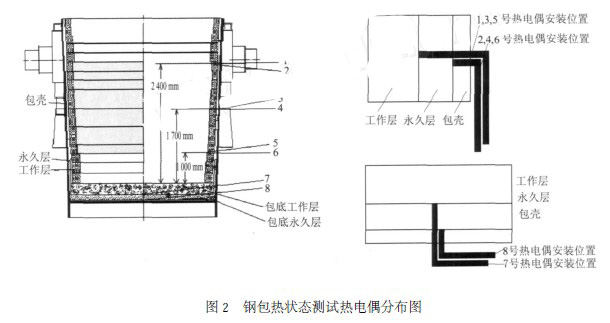

新包砌筑时,在钢包内衬埋入热电偶(如图2 所示) ,通过补偿导线连接到固定于钢包滑动水口 驱动机构处的快速接头上。热电偶尾部的接线头 通过钢包侧壁中部的气孔输出,钢包侧部的热电 偶和钢包底部的热电偶在钢包内壁合并,输出的 热电偶沿钢包中部圆环下部接到所需位置,同时 采用石棉绳对热电偶在钢包外部的连接线进行保 护。
2 钢包热状态测试数据与分析
由于整体浇铸料钢包具有使用寿命长等优 点控制工程网版权所有,宝钢一炼钢厂在实际生产已使用了一部分整 体浇注钢包,因此本文选择浇注料钢包(26 号) 作 为研究对象,跟踪测试了该钢包的前4 个周转周 期。
2. 1 钢包周转过程包衬热状态变化及其 分析
钢包投入运转后,对钢包整个周转过程中包 衬各点温度的变化情况进行了跟踪测试。该钢包 前4 个周转过程包衬温度变化情况如图3 所示。
由图3 可以很明显的看到,随着钢包周转次 数的增加,在每个周转过程中钢包温度的变化逐 渐趋于平缓。在钢包的第1 个周转过程中控制工程网版权所有,从钢 包盛钢开始一直到钢包浇铸结束的过程中,包衬 各点处于不断的升温过程中,浇铸前期各点仍具 有较大的升温速度,只是在浇铸后期各点升温速 度下降;在钢包的第2 个周转过程中控制工程网版权所有,包衬各点的 变化趋势与第一个周转过程相似,但可以看到整 个浇铸过程中各点升温速度均呈下降趋势;同样, 在钢包的第3 和第4 个周转过程中控制工程网版权所有,包衬各点的 温度变化更加平缓,而且在钢包的浇铸过程中,几 乎看不出包衬各点温度的变化(图3 中温度曲线 上数据点比较密集的为浇铸过程) 。这一测试结 果说明,在新钢包投入周转后,从第3 个周转过程开始,钢包包衬的温度变化处于一种动态平衡的 循环过程www.cechina.cn,而且随着钢包周转次数的增加,这种动 态平衡的循环过程
