传统的玻璃瓶配上纸质标签的包装形式已经过时了CONTROL ENGINEERING China版权所有，取而代之的是新型的收缩套标方式CONTROL ENGINEERING China版权所有，这种套标在没有印迹或图案的地方是透明的，这样消费者就能透过标签看到内装的产品。这种包装方式要求包装后的成品表面光滑并且要保持一致性。
　　某包装科技有限公司是一家专门制造套标机的企业，为了满足其用户所希望的提高速度和精度的要求，对其老式套标机的控制部分进行了改造。原来的套标机使用可编程控制器（PLC）和步进电机，由步进电机带动齿轮驱动主轴运动。这种方式的稳定性较差，故障率较高，而且原来的PLC的运行速度慢控制工程网版权所有，高速运动中的控制精度无法满足客户要求。

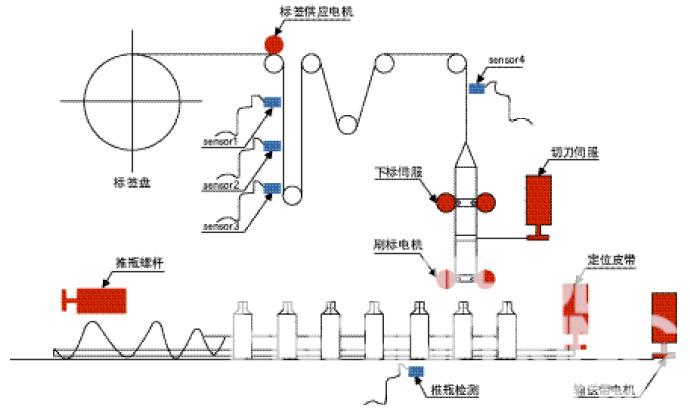

　　改造后的套标机配备了OMRON的新CP1H可编程控制器，R88D-W和SmartStep-A系列伺服驱动系统以及NS系列触摸屏。在标签切割机、打开设备、传送装置以及将套标传输到瓶子上的垂直转塔都采用了伺服驱动控制。利用CP1H可编程控制器发送脉冲控制R88D和SmartStep-A伺服系统，NS系列触摸屏与贴标机相连接，并由NS系列触摸屏进行参数的设定与修改以及存储大量配方参数。在操作过程中控制工程网版权所有，屏幕上连续不断地显示最新的生产数据，故障也能以文字和图形的形式显示出来

点击看原图

　　改造后的套标机的标签切割机、打开设备、传送装置以及将套标传输到瓶子上的垂直转塔都采用了伺服驱动控制，使生产速度提高了100%，同时也满足了高速运动中的控制精度并降低了维护费用。

　　通过伺服直接控制切刀的运行CONTROL ENGINEERING China版权所有，减少了机械设计与加工工艺。在提高了速度与精度的同时，减少了因产品更改而需要对机械作调整的过程。OMRON提供的功能块（FB），使得PLC与变频器之间的通讯变得更为简单，缩短了编程调试的时间并减少了工作量。
　　改造后的套标机生产速度提高了100%，满足了用户要求的高速运动中的控制精度，而且用户维护费用也大大减少了。
