PLC控制系统由于具有功能强、程序设计简单、扩展性好、维护方便、可靠性高、能适应比较恶劣的工业环境的特点,因此在工业企业广泛应用.但是由于工业环境条件恶劣,以及各种工业电磁,辐射干扰等,影响PLC控制系统的正常工作,因此必须重视PLC控制系统的抗干扰设计.为防止干扰,可以采用硬件和软件相结合的抗干扰方法. 防止硬件干扰的方法有:1采用性能优良的电源来抑制电网引入的干扰2电缆的选择与铺设来降低电磁干扰3完善接地系统4采用光电隔离来抑制输入输出电路引入的干扰等.而利用PLC软件来减少干扰是PLC控制系统正常、稳定工作的重要环节.下面主要分析在生产实践中应用的利用PLC组态软件来减少干扰的方法:


一、减少数字量输入扰动的方法

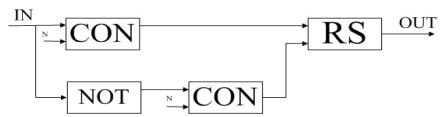

　　1、 计数器法


　　 CON—计数器


　　NOT—非门


　　RS—复位优先触发器

　　IN—输入

　　OUT—输出


　　N—脉冲采样个数

　　注释：当外部有信号输入时，控制系统采集连续

的N个脉冲使RS触发器输出为“1”，只有当外部输入信号由“1”变成“0”时，RS触发器的复位端为“1”，将RS触发器的输出复位成“0”。而当有瞬间干扰脉冲时，CON计数器将采集不到连续的N个脉冲，CON计数器无法输出CONTROL ENGINEERING China版权所有，这就起到了减少干扰的作用。（N一般情况下取2）

　　优点：响应速度快，对周期性的瞬时干扰起到了一定的抑制作用。

　　缺点：不能消除超过CON计数器采样时间的干扰。

　　2、延迟输入法

　　 IN—输入
11

　　OUT—输出

　　TIME（ET）—延时时间


　　TON—延时输出（其曲线如下图）

　　注释：当输入IN=1时，启动计数器直到计时时间（PT）=延时时间，OUT=1。当计数器计时时间〈延时时间，OUT=0。延时时间最好取1S以内。

　　优点：消除了短时的周期干扰。

　　缺点：响应速度慢，不利于信号的快速传输。

二、减少模拟量输入扰动的方法

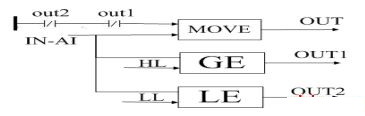

　　1、限幅法


　　MOVE—移动保持指令（使能端EN=1控制工程网版权所有，OUT=IN。EN=0，OUT保持前次值）

　　GE—大于等于指令（OUT=1控制工程网版权所有，IF IN1≥IN2）

　　LE—小于等于指令（OUT=1控制工程网版权所有，IF IN1≤IN2）

　　HL—上限设定值

　　LL—下限设定值

　　注释：当模拟量输入信号在HL和LL之间时，OUT=IN。当IN-AI信号超出或等于HL或LL时，GE或LE判断IN-AI信号www.cechina.cn，使OUT1或OUT2输出“1”去封锁MOVE，从而保持MOVE的输出为HL或LL的设定值。也就起到了限幅的作用。
11

　　优点：能有效克服因偶然因素引起的脉冲干扰。

　　缺点：平滑度差。

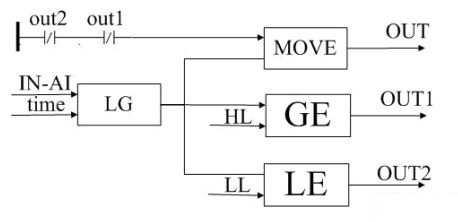

　　2、延迟滤波限幅法





　　MOVE—移动保持指令（使能端EN=1控制工程网版权所有，OUT=IN。EN=0，OUT保持前次值）

　　GE—大于等于指令（OUT=1控制工程网版权所有，IF IN1≥IN2）

　　LE—小于等于指令（OUT=1控制工程网版权所有，IF IN1≤IN2）

　　HL—上限设定值


　　LL—下限设定值

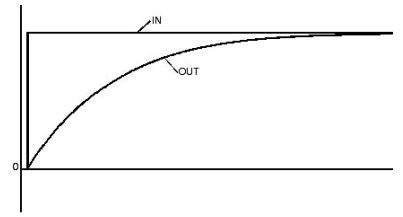

　　LG—延迟滤波指令（其曲线如下图）

　　TIME—延迟滤波时间

　

　　注释：功能基本和限幅法相同控制工程网版权所有，只是在输入端增加了一个延迟滤波器CONTROL ENGINEERING China版权所有，对输入信号起到了延迟缓冲的滤波。

　　优点：有效地抑制了周期性的脉冲干扰。平滑度比限幅法有所改善。

　　缺点：信号响应速度减缓。

　　3、延迟滤波比较法

　　 LG—延迟滤波器

　　SUB—减法指令

　　ABS—绝对值指令

　　GE—大于等于指令

　　HL—最大偏差值

　　TIME—延迟滤波时间

　　注释：正常情况输入信号IN-AI经过一阶延迟滤波后直接输出，OUT=IN-AI的值；当有突变信号时，输入信号IN-AI经过一阶延迟滤波后与含有突变信号的输入信号IN-AI相减取绝对值（无论出现正偏差还是负偏差），与HL值比较，若大于等于HL的预设值，OUT1=1控制工程网版权所有，将LG—延迟滤波器切换成跟踪状态，此时OUT就保持了输入信号IN-AI突变前的值。直到突变信号减弱，OUT1=0，OUT=IN-AI。


　　优点：对周期性干扰具有良好的抑制作用。平滑度高。

　　缺点：灵敏度取决于TIME—延迟滤波时间的大小。
