一种新型混合多电平逆变器的研究

作者:胡振华, 谭新元/www.inverterworld.hk2008.08.12阅读 9517

1 引言
  1981年,日本的nabae等人提出了多电平变换器的思想,近年来成为了高压大功率变频领域的一个研究热点。多电平逆变器输出电压阶梯多,从而可以使输出的电压波形具有较小的谐波和较低的dv/dt。随着输出电平数的增加,输出电压的谐波将减少。另外,多电平逆变技术在减小系统的开关损耗与导通损耗,降低管子的耐压与系统的emi方面性能都非常优良[1]。传统的多电平逆变器可分为二极管箝位型、电容箝位型以及级联型等三种结构拓扑,二极管箝位型逆变器因为在随着电平数的增多,其开关器件和箝位二极管会大量的增加,因此通常只适合于五电平以下的多电平拓扑。而电容箝位型逆变器存在有电容的充放电电压平衡的问题,而且在电平数增加时,会需要较多的箝位电容,因此也存在一定的弱点。对级联多电平逆变器来说,当需要得个电平时,会需要较多的直流电源,整流侧会需要一组变压器,造成体积庞大,另外也不易实现四象限运行。
     针对传统多电平拓扑结构的上述不足控制工程网版权所有,本文提出了一种新的不对称混合多电平逆变器结构,通过控制输入端的电源数目,可以得到不同的电平数,最多可以得到六个输出电平,在减少器件与直流电压源的同时,增加了电平数的输出。

2 逆变器的运行原理分析
  逆变器的结构原理图如图1所示,从图可以看到,电源侧一共由三个直流电源组成,桥臂左侧由两电平半桥单元组成,桥臂右侧由一个三电平半桥单元组成,分别箝位在中间电源v2上与直流总线电源上。三电平半桥即是普通的二极管箝位三电平半桥。中性点n通过导线连到箝位二极管的中点处。v1,v2控制工程网版权所有, v3分别代表三个直流电源,其中v2通过两个电容c2,c3分压,v1,v2控制工程网版权所有,v3的不同的比值将在负载端ao出现不同的电平。当v1:v2:v3=3:2:3时,可以得到最多六个电平的输出,此时,可以看到两个单元的直流电压都按照最大扩展原则来确定的,得到了最大电平数 的2×3=6输出。

一种新型混合多电平逆变器的研究如图

图1 新型混合多电平逆变器结构原理图


  当电压比v1:v2:v3=3:2:3时,负载ao上得到的六电平输出电压状态与各器件导通状态的关系如表1所示。设单位电压为vd 时,得到的输出电压为:+vd控制工程网版权所有,-vd控制工程网版权所有,+3vd控制工程网版权所有,-3vd控制工程网版权所有,+5vd控制工程网版权所有,-5vd。

一种新型混合多电平逆变器的研究如图


  当电压比v1:v2:v3=1:2:1时,可以得到四电平的输输出电平为:+vd控制工程网版权所有,-vd控制工程网版权所有,+2vd控制工程网版权所有,-2vd。从状态图可以看到,负载电压与器件状态的关系。管子s2与s3的导通时间明显要长于其他器件,而s5与s6的开关次数要多,但耐压要低。在一个多电平系统中,根据器件的特性,应合理选择器件,左侧两电平单元可以选用耐压相对低一些的控制工程网版权所有,而右侧三电平单元则需要耐压高导通损耗低的器件。
(其中“1”代表管子导通;“0”代表管子关断;单位电压为vd)

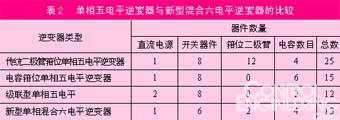

  本文对所提出的新型混合六电平逆变器与传统五电平逆变器在主电路结构上进行了比较,如下表2所示。从比较表中我们可以看到新型混合六电平逆变器要优于传统的六电平逆变器,可以明显的节省器件、降低系统的损耗[2]。

一种新型混合多电平逆变器的研究如图


3 逆变器的调制原理
  一种拓扑结构,必须采用合适的调制方法,才能得到期望的输出。不同主电路结构的逆变器都对应有一定的调制方法。

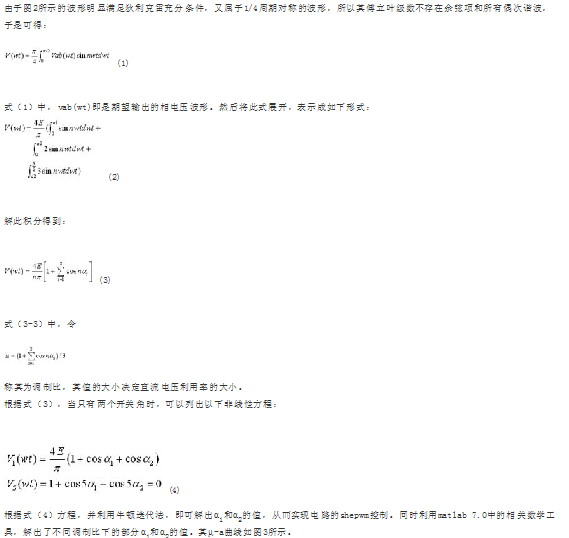

在本文所提出的新型混合六电平逆变器中,采用特定谐波消除法(shepwm)作为该拓扑结构的调制方式。该方法的基本思想是通过傅立叶级数分析,得出在特定开关角下的傅立叶级数展开式, 然后令某些特定的低次谐波为零, 从而得到一个反映n个开关角的n个非线性独立方程, 按求解的开关角进行控制, 则必定不含这些次数的谐波。通常, 这种方法着眼于消除低次谐波和低频次非3倍频次谐波。

一种新型混合多电平逆变器的研究如图

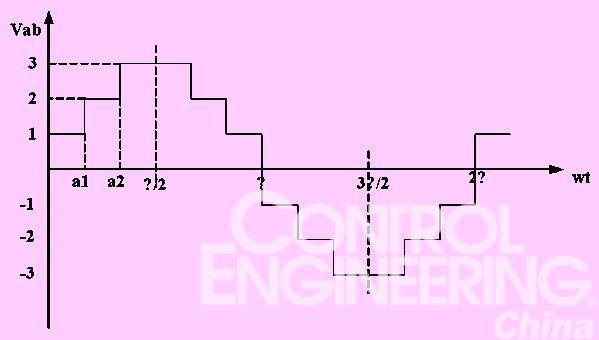

图2 新型混合六电平逆变器输出的电压波形

一种新型混合多电平逆变器的研究如图

一种新型混合多电平逆变器的研究如图

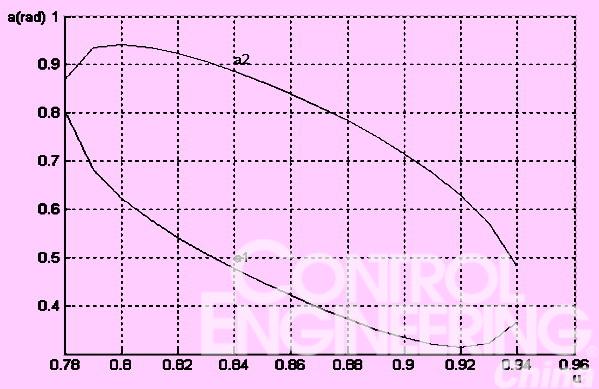

图3 μ-a 曲线图


4 系统设计
  本文对该逆变器系统进行了硬件的选型和基于ti dsp tms320lf2407控制芯片的软件设计。
4.1主电路及驱动电路硬件设计[3]
(1) 开关管的选取
  在本文所提出的多电平逆变器系统中,主电路功率管采用irf630型n沟道pmosfet。
其主要参数如下:
器件耐压为200v;
通态电流额定值为9a;
通态压降电阻小于400mω。
(2) 缓冲、驱动及控制电路设计
  mosfet的驱动电路是主电路与控制电路的接口。其设计将直接影响到能否对开关管进行有效的控制。本文选用日本东芝公司的tlp250集成电路作为irf630型mosfet的驱动光耦。

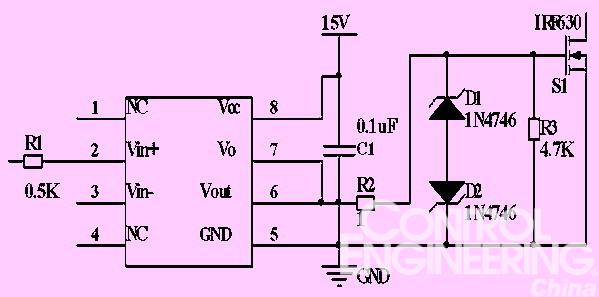

对应于单管驱动电路的具体设计原理图如图4所示。

一种新型混合多电平逆变器的研究如图

图4 驱动电路的设计原理图

  在dsp的输出端www.cechina.cn,需要增加一缓冲电路以增大驱动能力,缓冲电路采用74hc245芯片,它采用dip20封装,具有较强的抗干扰能力。
  本文中,控制电路的硬件部分采用了以tms320lf2407(a)dsp为核心的sy-evm240
