在工业领域，多系统理念引发了针对单个机器和设备系统的整体思考。这主要涉及能源管理、维护和可用性。在此背景下，监控继电器的地位变得更加重要，该“保护天使”为高效的驱动技术奠定了基础。

　　随着自动化技术的发展和种类的日渐增多，对生产和装配过程进行全面监控的需求愈加增强。监控继电器和传感器配合使用能够实现这一目的。它们可以作为机器和设备的“眼睛和耳朵”，对它们进行监视。为此，西门子自动化和驱动集团推出了Sirius 3UG4系列监控继电器，该系列继电器可监控电气和非电气变量（图 1）。为了能够尽早识别电源和电压故障，以避免可能造成的损坏，单相和三相电源均可以采用监控继电器进行监控。例如：通过识别相序，该继电器能够保证驱动器的转向正确。
当发生相序故障或者控制电源电压断相时，监控继电器可监控到并即时报告相序或断相故障。在这些情况下，异步交流电机仅通过两相电源运行，它的不稳定运行状态（转矩振荡）会损伤轴和轴承www.cechina.cn，并可能导致驱动器出现快速过热，进而停止运转。这种情况极为常见，它可以提前、有效地加以预防。

　　与之类似的情况时有发生，为什么这些机器设备还能够持续运转？原因就在于它们通过监控继电器有效预防了电机的过热，并能够检测相序的不对称。此功能既适合相应的不对称负荷网络，又适用于发生断相故障的能量恢复系统。

　　凭借其宽泛的电压范围－160 V至690 V，在无独立辅助电压的情况下，三相电源监控继电器可以在全球范围内广泛应用。17 V至600 V的单相电压变量分作三个区间。通过显示实际值和故障类型，该继电器能够快速而又安全地诊断数字变量。例如：当降低电源电压时，电机电流提高，进而导致电机出现不期望的升温。此时，监控继电器将报告上述状况，并在特定情况下断电。此外，在过压情况下，它们也将执行上述操作。

　　提供电流的重要数据
       除了电压以外， 监控继电器还能提供有关电机优化运行的重要数据。继电器能够进行专业监控－例如：仅需一个继电器3UG4641即可同时监控cos φ和有功电流（图2）。

　　因此，机器和设备制造商对这种继电器产生了浓厚的兴趣。无论功率因数cos φ，还是电机消耗的有功电流，都取决于其负荷情况。这表明，对于两种参数，只要掌握了其中一个数据，即可轻易获得电机的负荷等级。因此，通过这种简单的途径控制工程网版权所有，即可监控电机的负荷情况；另外，在对有功电流进行监控时，该方法适用于电机的整个转矩范围。

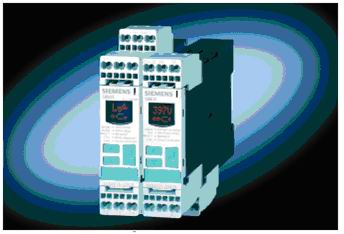

图1  Sirius系列监控继电器致力于电气驱动器的优化运行

　

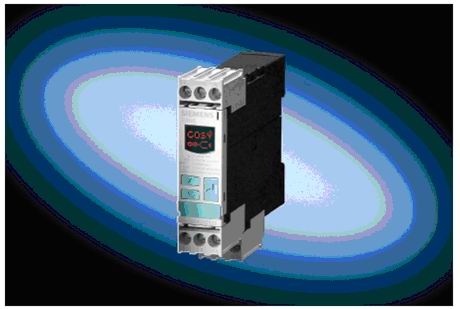

图2：3UG4监控继电器能够持续监视电源和电机电压

　　它们之间的相互关系如下：通过提高电机负荷，能够显著增大视在电流，尤其是额定转矩将超比例地增大。然而CONTROL ENGINEERING China版权所有，额定负荷之下的功率因数cos φ将率先发生重大变化。然而CONTROL ENGINEERING China版权所有，在总体范围内，它所引起的有功电流Ires－即cos φ 和 I 的乘积，表明电机负荷和测量值之间存在一种近似的线性关系，因此，不通过电压控制工程网版权所有，即可监控电机负荷。借助于这种监控继电器的测量精度，甚至可以监控空转电流小于0,5 A的小型单相电机。cos-φ和有效电流的单相监控继电器具备宽泛的控制电压范围－交流90 V至690V。

　　通过对cos φ进行监控，并对补偿设备进行控制，此类继电器能够提高电机效率，从而为机器和设备制造商进行高效的能源管理奠定基础。随着能源价格的不断上涨，预计能源管理将更加重要。

　　通过窗口监控和有功电流测量，这些继电器能够独立识别开关柜和电机之间的电缆断线以及相故障。此外，它们还能够快速诊断、并排除故障，从而提高了电机的可用性。

　　在交流/直流24 V至240 V、宽泛的电源电压范围内，可使用单相电流监控继电器3UG463。仅需两个执行装置，即可记录范围介于3 mA 至10 A的电流。这些仪表适用于频率为40 Hz至500 Hz的交流电压。此外，它们还可用于直流电源。作为数字执行装置，这些独立的电流记录仪能够显示测量仪表的实际值和故障起因。通过对测量电流进行高度解析，这些仪表甚至可作为阈值开关，以便评估外部模拟信号－例如：电流介于4 mA 和20 mA之间的该信号。

　　系统温度监控－旨在提高电机的使用寿命
       监控继电器最重要的功能在于对故障和过负荷的诊断。在某些行业应用里， 对于驱动器的使用寿命，外界影响－尤其是外部供电温度－扮演着决定性角色。然而CONTROL ENGINEERING China版权所有，电流保护装置未能提供理想的解决方案。

　　热敏电阻型电机保护继电器3RN1能够解决下述问题－离心机、变频驱动器的重载启动，频繁的开关、制动过程www.cechina.cn，以及灰尘沉积造成的非正常的电机冷却（图3）。它能够直
