摘 要:压片机在整个药机行业应用非常广泛。本文主要介绍用台达机电产品(人机、PLC、变频器)在药机行业ZP10压片机上的成功应用。
关键字:压片机、制药机械、台达机电产品、人机界面、PLC、变频器
1 引言
由于片剂是口服药剂和保健制剂的基本剂型,因此片剂生产机械是制药工程领域的基础
性专用设备。片剂是由压片机将颗粒状原料压制成片。压片机的生产制造能力标志着一个国家制药工程技术能力。压片机在整个药机行业应用非常广泛。基本上任何制药厂家都会对该设备有很大需求。
2 压片机自动化功能
根据片剂制剂工艺原理CONTROL ENGINEERING China版权所有,压片工艺的前期工艺是制粒,经过制粒工艺制得的原料颗粒均质有原料药和填料载体(辅料)。压片机的主要用途就是将各种药物与填料载体的原始粉末状的原料www.cechina.cn,按照需求制成药片。在该设备上能够对压片的厚度、填充厚度、预压厚度、压片力、压片力上限、运行速度、点动速度、速度上限进行设定和显示,能够直观的显示出当前生产产品的规格、质量。方便使用。
压片机主要用于制药工业的片剂生产,同时通用于化工、食品、电子等工业部门,ZP10外观如图1所示。
3 系统设计

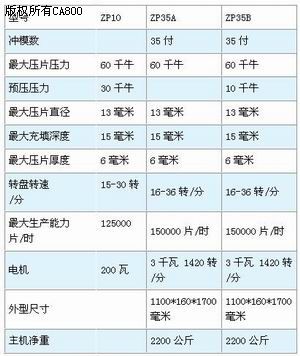

工艺参数设计参见表1。
表1 主 要 技 术 参 数
3.2技术方案设计

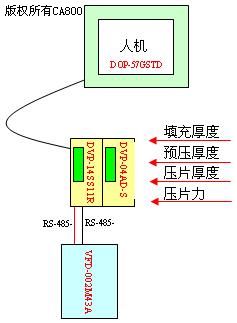

技术方案设计参见图2。系统基于台达PLC技术平台,外围设备主体包括台达触摸屏人机界面和台达变频器主驱动器。
硬件构成:DOP-57GSTD型触摸屏;DVP-14SS11R型PLC;DVP-04AD-S型模拟量扩展模块;VFD-002M43A变频器。
图2 技术方案设计
3.3 自动化工艺原理
(1)通过DVP-04AD-S把标准的0-10V的模拟量信号转化为需要显示的物理量,在触摸
屏人机界面上显示填充厚度、预压厚度、压片厚度、压片力。这四个物理量影响生产片剂的质量。因此对于模拟量转换的精度要求比较高。同时在调试时,因为电压信号比较容易受干扰,所以在排线以及PLC在柜内的安装位置要尽量按照电气安装规范进行。
(2)压片传动的转动速度要进行限制。最高转速在人机上设定CONTROL ENGINEERING China版权所有,最高为30rpm/min。
(3)工艺上要求系统启动有两种方式:正常启动、点动。速度设定都在人机上完成。
速度的给定都是通过RS485通讯的方式给定变频器。
(4)在生产片剂的时候,因为原料及成品的工艺要求的不同,压片力的大小是不一样的。
但是为了保证安全生产。需要在人机上设定压片力的上限值。一旦由压力传感器采样的当前
压片力大于压片力上限值的时候,系统自动安全停车。所有动作都复位。
(5)在监控画面上要能够显示当前的运行速度、填充厚度、预压厚度、压片厚度、压片力
等。
(6)系统要求能够对急停动作、压片力超限、变频器故障三项报警进行当前警报的显示,
并且可以对当前警报进行清除CONTROL ENGINEERING China版权所有,如下所示。

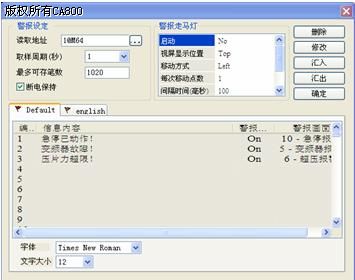

将外部的警报输入点在PLC中转换成PLC内部的位,如上所示从M64-M66连续的三个点。设定采样周期为:1S;最多可存笔数设定为:1020点;设定断电保持;设定当M64-M66为ON时,显示的报警信息内容为:急停已动作;变频器故障;压片力超限。并显示相应的报警画面。
(7)系统不仅能对当前的报警进行显示、清除同时对当前警报能够进行历史记录。具体的实现方法如下:

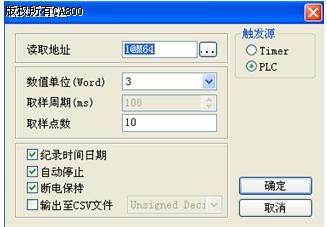

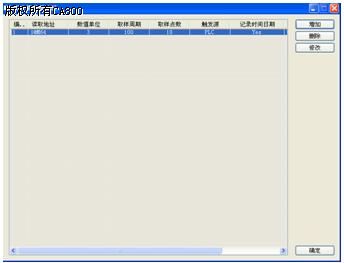

在人机软件选项—历史缓冲区设定当中读取地址从M64开始;数值单位设定为3;取样周期为100ms;取样点数设定为10;触发源选择由PLC触发;记录时间日期选择YES。在设定时双击空白处,软件会弹出属性菜单,如下图:
进行了如上设定后,只要报警发生时www.cechina.cn,系统会自动记录报警信息。而且是断电保持的。只要报警信息没有完全填满,系统会自动记录。只有当删除时,才将报警信息完全清楚。否则即使报警信息记录满了,系统会自动覆盖最早记录的报警信息。触发显示、记录、删除报警信息是通过状态控制区的特殊寄存器D1,D3进行设定。
4.2人机交互画面设计

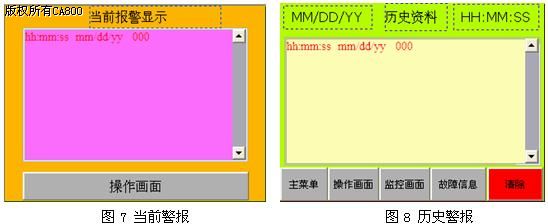

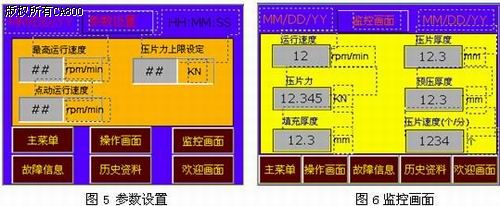

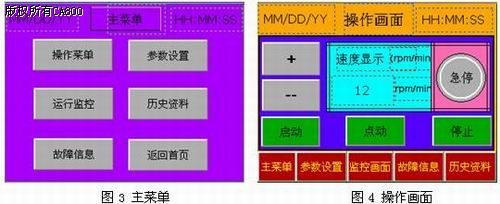

人机交互画面设计如图3—图8所示。
4 调试步骤
(1)首先按照设备的工艺要求将逻辑部分完成。将通讯部分完成。这些都是非常基础
的工作。
(2)将DVP-4AD-S模块进行校正。确保零位和增益准确。
(3)尽量将信号线远离动力线,将信号线的屏蔽层接到24V地而不是接地,主要因为相
当多的GMP生产现场设备没有可靠接地,工程实践证明接到24V地保证了信号的抗干扰效果。减轻了干扰对模拟量信号的干扰。
5 结束语
基于台达机电系列自动化产品的ZP10型压片机结构特点为双面压片、单面出片,有预压功能,有利提高压片精度;全封闭形式不锈钢,内部台面用不锈钢材料,转台
