摘要：
　　 本文介绍了PLC在纸浆模塑生产自动控制系统中的应用，重点叙述了成型机监控系统的硬件配置和功能设计。利用PID自整定功能实现真空泵恒负压控制。利用易控(INSPEC)实现成型机生产的在线监控，自动统计产量并生成报表。实践表明，该系统的成功解决了目前纸浆模塑生产中负压波动大、耗能大、废品率高的问题，提高了工作效率，节省了资源，降低了生产成本，具有很好推广价值。
　　关键词：纸浆模塑成型机；易控(INSPEC)；恒定负压；监控系统
　　
　　引言
　　 纸浆模塑工艺在我国最早应用于纸餐盒、纸托盘的生产，现已越来越广泛的应用于仪器仪表、家用电器等进出口产品的包装中。纸浆模塑制品是一种新型的环保包装材料，具有可重复回收利用、生产过程环保、生产成本低等诸多优点。纸浆模塑制品的生产以废纸或纸浆为原材料，经过调浆碎浆、成型、烘干、整型等工序，成为具有环保、防震、防水性能的优质包装产品。
　　 为了能在低值的纸制制品生产中获取最大的效益CONTROL ENGINEERING China版权所有，进一步降低生产成本，提高整个纸浆模塑生产线的生产管理水平和质量管理水平，通过对原有生产设备进行改造和效能优化，真正实现了全套生产线各个系统的集中自动控制。本文将针对生产线中重要的成型工序的控制进行重点叙述。
　　
　　1 纸浆模塑成型机生产过程分析
　　 成型工序由水环真空泵、真空泵供水泵、空气压缩机、空气干燥机、成型机等组成。成型机的作用是利用负压将配制好的纸浆吸附在纸浆模具上，经过压模、脱水处理，利用正压使产品从模具上脱落，然后进入下一工序。在生产过程中，成型机对负压稳定性要求较高，一般需要负压维持在-0.05MPa—-0.06MPa之间。负压越低，成型机的模具吸附的纸浆越少，造成产品的厚度过薄，废品率增加；负压越高，一方面容易造成模具堵塞，影响正常生产控制工程网版权所有，另一方面使得产品的厚度过厚，浪费了纸浆和电能。由于成型机的数量已构成一定的规模，所以采用集中供应负压的方式。所需负压由两组真空泵组产生，一组真空泵组包括一台真空泵供水泵、一台水环式真空泵。原有的控制系统全部采用接触器、继电器等手工操作方式。两组真空泵组独立控制，工频运行，不仅控制方式缺乏灵活性，而且负压波动也比较大控制工程网版权所有，废品率较高。每台成型机之间的生产相对独立，因生产品种的不同，需要设定不同的工艺参数，由人工记录生产量并进行统计。

　　 为了保证负压供应的稳定，我们利用PLC和变频器对原有设备进行了改造，采用PLC的自整定PID功能，简单方便的实现了真空泵组的自动切换和自动变频控制。同时采用Modbus总线技术与上位机易控(INSPEC)组态软件通信，不仅实现了产品生产的网络化实时监控，而且能够自动进行产量统计、提供报表及打印功能。
　　
　　2 成型机监控系统的设计

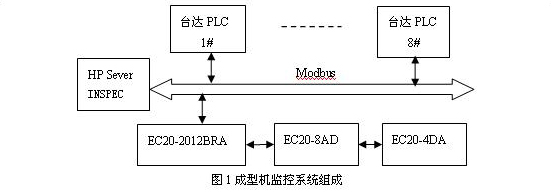

　　 成型机监控系统主要包括上位机组态界面、通信协议、PLC控制系统三部分。系统结构图如图1所示。组态软件选用北京九思易自动化软件有限公司开发的易控（INSPEC）。易控(INSPEC)软件能够支持同时与不同的PLC设备的通信。
　　

　　
　　2.1 成型机监控系统组态设计及通信协议
　　 利用易控(INSPEC)组态软件设计上位机的实时监控画面，如图2所示。通过动画模拟实时的生产状况，使系统便于观察和操作；配制好数据库后，系统会自动保存重要的生产数据、生成实时曲线、统计产量、打印报表；当生产过程出现异常时，会弹出报警画面，自动关闭系统并提示相关处理操作。
　　

　　 上位机与不同类型的PLC之间的通信采用不同的通信通道，本系统设置了1通道与台达PLC通信，2通道与艾默生PLC通信；同种类型的PLC之间采用寻址的方式来区分，8台成型机分别对应1~8的地址；总线选用Modbus RTU模式，PLC通信端口的设置要与上位机通信端口的设置保持一致。
　　
　　2.2 真空泵变频控制硬件设计
　　 系统保留了原有的手动控制www.cechina.cn，方便在系统的测试、维修期间，或者在自动控制出现问题时，作为后备功能启用。真空泵组的手动控制和自动控制由手动/自动转换开关来选择。为了节省成本，在自动控制模式下，采用一台变频器控制两台电动机，变频器根据需要在两台电动机之间进行切换。由PLC控制电动机的启停操作。在负压罐的输出管道上，安装有负压传感器，用于获得实际的负压压力。将测得的负压压力与给定的目标值进行比较，通过PID计算得到变频器的输出频率。整套装置组成了一个完整的闭环控制系统www.cechina.cn，能够根据实际生产的需要，自动调节电动机的输出功率，从而达到稳定负压压力，节约能源和原材料的目的。

　　 控制系统的硬件配置包括：台安N2系列220V/440V 22kw变频器1台、艾默生EC20系列可编程控制器（PLC）、艾默生EC20系列8AD模块、艾默生EC20系列4DA模块、负压传感器、以及空气开关、断路器、防雷器等系统保护性器件，还包括接触器、继电器若
