采用设备对象模型技术构建电厂SIS初探

作者:夏晓波,安徽瑞志信息技术有限公司2008.01.07阅读 4880

  如何真正实现节能降耗、控制电力生产成本,目前已是每个电力企业所面临的严峻课题。随着新增机组及扩建项目浪潮逐步接近尾声,国内众多发电企业已开始把管理重心移向内部挖潜、提高机组运行效率、降低生产成本、提高人员素质和企业核心竞争力方面。作为一种解决方案,SISSupervisory Information System,即厂级监控系统 )已在过去的几年中为众多电力企业的生产监控和管理发挥了重要贡献。
  随着SIS应用的深入和基于SIS信息应用的不断拓展,传统的SIS系统所提供的数据监视、性能分析等功能已经无法满足需要,电厂正在面临着如何把信息资源共享及信息平台再次整合的挑战,同时要求把电力生产中设备状态、检修、成本控制、工期安排、原材料保证等诸多方面纳入集中管理。调查发现,表面上看似SIS系统和电厂ERP系统应用的拓展问题www.cechina.cn,实际是因为传统的SIS解决方案不能做到软件随需而变的缺陷造成的。现有SIS系统软件构架多是处于一种具有较强针对性的、面向生产过程信息的管理和查询,并不能够解决综合信息的整合。因此,笔者针对这种现状,结合电厂数据深度挖掘和应用目的,设计出一个基于电厂设备对象模型的新

型的SIS系统的构架——iEOS(internet/intranet Enterprise Operating System),为电力信息的综合管理和应用控制工程网版权所有,提出一种先进的解决方案。

  问题的提出
  随着电厂DCS的广泛使用,基于工业数据库系统(InSQL,PI)的SIS应用也在不断地覆盖各个不同容量的电厂。同时,为了使用现代化管理的需求,这些电厂也同时实现了面向生产管理和资产管理的 ERP或者EAM这类系统。但是,随着应用的深入,人们发现伴随着消灭一个个小型的“信息孤岛”的同时,产生了2个大型的“孤岛”—(SIS岛和管理系统岛),目前这两种系统之间仅仅具有一种简单的数据单向传递的信息共享,所有的管理人员还不得不为了获得综合的信息在不同的系统之间奔走。
  如何建立有效的SIS应用构架,使得基于现场标签量(Tag)的SIS系统信息和采用关系数据库系统基于二位数据表的管理系统在信息和应用层面有效地整合,使得用户通过单一的系统就可以掌握企业全貌CONTROL ENGINEERING China版权所有,是研发iEOS的由来。

  新型SIS系统平台的设计指导思想
  作为新一代专门用于拓展电力企业信息综合处理及应用能力的SIS系统平台,在设计iEOS构架时,充分考虑到以下目标的实现:
  ■  平台具有能够满足电力企业不断变化需求的全新构架;
  ■  能使SIS系统的数据和信息与其它应用软件无缝对接;
  ■  更加面向专业人员使用、查询和服务,降低对计算机编程要求;
  ■  为电力企业SIS数据和信息的深度挖掘提供良好支持;
  ■  实现远程服务;
  ■  终极设计目标是要提供给用户能够解决各类生产问题的、具有长生命周期的软件产品。

  系统的构架
  基于对象模型技术实现电厂SIS系统的关键技术在于,充分地了解电厂的生产设备的组成结构,将传统的面向标签量(Tag)的系统转换为面向现场设备的可扩展的设备模型类的定义,在实际的应用中,同时类的实例化CONTROL ENGINEERING China版权所有,实现在计算中建立一个基于关系数据库和工业数据库的电厂模型,由于其中的信息来自于生产一线www.cechina.cn,可以准确地描述设备的真实状况,从而能够实现以设备模型对象为基础的电厂所有信息的存取。如图1所示:

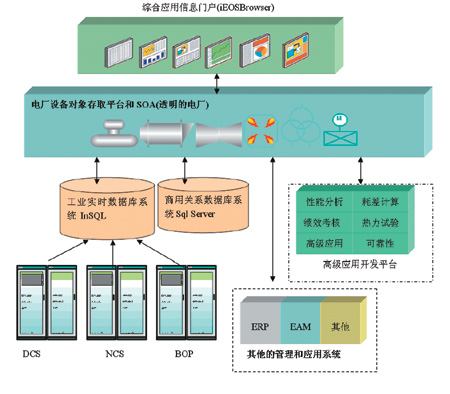

基于电厂设备对象模型的SIS系统结构图
  图1:基于电厂设备对象模型的SIS系统结构图

  iEOS的技术特点
  采用全新的面向服务软件设计构架

  针对目前电厂应用软件系统适应变化的能力较弱,2-3年即更新换代造成企业投资浪费的现状; iEOS在开发过程中,针对电力企业的资产性质、工作性质作了充分的了解和抽象,提出了基于设备对象模型的三层信息处理模式的构架,将电力企业中基本不变的信息(设备、运行、资产、操作票、热力系统结构等)作为基本的数码电厂存放在计算机中,并在此基础上提供支持二次开发的平台,支持所有的软件开发商针对电厂常变的信息(组织结构、结算方式、生产统计方法等)进行处理。使得软件适应变化的能力加强、代价减小,真正实现软件的随需而变。保护客户的投资。
  针对电厂的应用的整合,本构架基于面向服务的解决方案(SOA),将所有的应用抽象成为一个个和具体业务若关联的服务,以服务代替具体应用程序,实现面向电厂应用的行业软构件,这些服务在解决具体问题时,加上各个电厂的具体应用参数,就可以成为面向具体应用的实用的解决方案了!

  采用基于电厂对象结构树技术
  iEOS充分考虑到电厂处理的信息量巨大 (通常约10万个标签量)、信息表现和查询方式多样性以及实时信息传输刷新的高速等特点,iEOS重新整合和电厂设备和设备测点之间的关系率先在SIS中引入设备分类树的概
