分析了当前中小型异步电动机CAD和电机产品数据的特点www.cechina.cn,提出了建立电视CAD和PDM系统的思想和技术路线。采用面向对象的、可视化的C++Builder6.0和MSSQLServer,完成了窗口设计、数据收集以及建库的工作。
一、引言
目前,我国中小型电机行业主要企业单位约有345家,从业人数30万人以上,75%的电机产品为中小型异步电动机。每个具有一定规模的企业,均拥有大量的工程图纸。设计方案及相关技术文献和试验结果等产品数据,如何有效的管理和充分地利用这些资料,己成为企业迫切需要解决地问题。在Windows环绕平台上建立可视化电机CAD系统,建立产品数据管理系统(Product Data Management PDM)。以产品地生产过程(产品设计-工艺设计-产品制造产品销售)为主线,通过计算机网络技术和数据库技术,实现各种资料数据地共事,为企业有关人员提供网络化和智能化服务,达到降低成本、提高产品质量、缩短产品开发周期,键高企业管理水平地目的。这也是企业CAD发展地必由之路。
二、系统功能

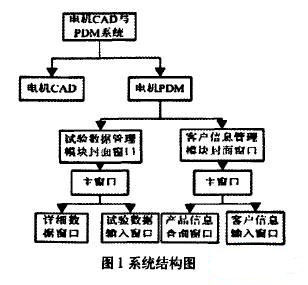

中小型异步电动机CAD及PDM系统,集电机CAD与产品数据管理功能于一体,是在实现电机CAD功能的同时,对电机设计方案、相关技术文件、试验结果和用户要求等产品数据,进行网络化和智能化管理,实现设计方案。产品数据的共享。系统分成两个部分,电机CAD与电视PDM系统。其结构设置如图1所示。
其中电机CAD系统负责电机电磁设计。电机PDM系统就是对产品数掘进行管理。包括试验数据管理和客户信息管理。如图l所示,试验数据管理的窗口设置如下。(l)软件启动的时候显示封面窗口。输入用户名与密码。按确定进入主窗口。(2)主窗口。列出系列电机的试验数据的平均值www.cechina.cn,供用户查询;(3)详细数据窗口,列出某一型号电机历次试验数据结巢,(4)试验数据输入窗口,实现新试验数据输入或者已有数据的修改。
1、CAD功能
在当前,随着科学技术的发展,对电机CAD软件的要求也越来越南,除r要求计算准确、功能齐全外,还要求界面友好和操作方便。中小型异步电机CAD和PDM系统的电机CAD功能就是从用户的实际需要出发,体现以人为本的精神,从使用者的角度考虑窗口设置CONTROL ENGINEERING China版权所有,融合可视化技术和数据库技术来设计和开发,系统采用双向链式菜单控制结构和图形窗口操作方式,具有操作简便、方便直观。
图文并茂的特点,具有界面简洁、工程实用、面向Windows可视化设计的特点。
2、产晶数第管理(PDM)功能
中小型异步电机CAD和PDM系统中产品数据管理(PDM)包括电机产品的设计方案。试验数据和客户信息数据三个方面数据的管理。系统应用数据库伎术,在常规的管理电机技术条件和设计数据基础上,实现对实验数据和客户信息等产品数据的管理和共享。系统还将数据库技术和网络技术结合,实现试验工程师和设计工程师共享彼此的数据结果。同样通过这些数据结果,电机厂生产管理人员可以及时总结生产经验,发现生产过程中出现的问题,通过这些数据结果,电机厂销售人员可以及时掌握电机的设计和制造水平,有效地向用户推销电机产品。
(1)验数据管理
辅助电机实验人员记录、管理电机实验产生的数据,主要是电机的6个基本参数:相电捷、效率、功率因数、最大转矩倍数、启动转矩倍数、启动电流倍数。这些参数以数据库的形式存储于本地计算机和网络服务器中。

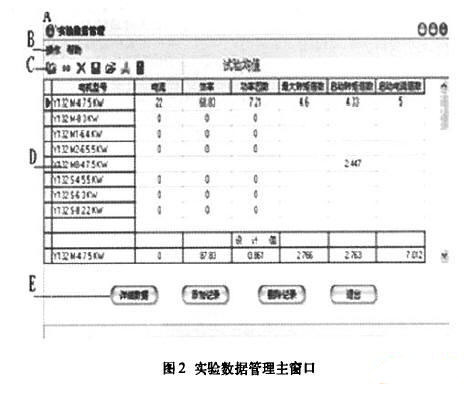

实验数据管理的所有功能都是通过主窗口实现的。主窗口是由显示数据的表格、功能按钮和F位的操作柴单组成。其设置如图2所示。(1)标题栏,显示当前窗口析息,(2)操作菜单位,有操作和帮助两项,单击操作项后出现一个下拉菜单,有详细参数、添加记录、删除记录、保存到服务器、从服务器中取得数据、重新登录服务器和退出7项,包含了试验数据管理系统的所有功能。(3)快捷按钮栏,以快捷按钮方式列出最常用的几个功能www.cechina.cn,型与鼠标移到上面时。系统会自动提示该按钮的功能,单击该饺钮就可以实现该功能。(4)试验均值列表CONTROL ENGINEERING China版权所有,列出了各系列电机试验结果的平均值。(5)托盘按钮栏,有详细数据、添加记录删除记录和推出四项组成。单击按钮就可以实现相应功能。

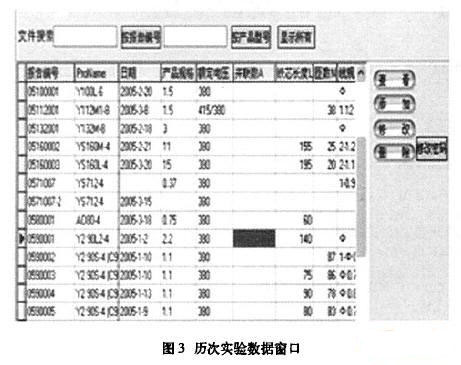

当从主窗口的试验均值列袤(D)中选择某一电机塑号,然后镜下按钮"详细数据"就选入详细数据窗口,该窗口以只读的状态列出了从主窗口选择的电机型号的历次实验所得的结果。如图3所示。
在按下“添加”或者“修改”按钮的时候,图3所示窗口会自动选人数据编键状态,可以进行数据的输入或修改。在成功添加或修改数据的时候,系统会自动参数进行处理(包括存储、显示、查询和计算均值、方差、确定最大值。最小值。奇异点剔除、边界条件确定等数学处理等),然后将试验均值保存于主窗口的试验均值列表中相对应的电机型号的记录中。所以主窗口的试
