一．引言

　　随着人们对牛奶质量要求的提高，国内自动化奶场数量也不断增加CONTROL ENGINEERING China版权所有，为了保证奶源的质量，大部分牛奶加工厂对挤奶环节提出了更高的要求，这就迫切需要采用配置清毒功能的自动挤奶机替代人工挤奶，因此，国内的挤奶机市场需求与日俱增。但是，目前国内使用的挤奶机大部分是进口瑞士、以色列、日本、美国等国家的产品，这就为国内挤奶机设备生产厂家提供了广阔的市场空间。

　　自动挤奶机中，对脉冲发生器的控制是影响牛奶质量和数量的关键因素，德维森科技（深圳）有限公司的V80系列小型 PLC因其特有的功能和极佳的性价比在该设备行业发挥了出色的作用。

　　二．系统构成

　　挤奶机主要由三部分构成：真空泵、脉动发生器以及挤乳机组控制工程网版权所有，其核心的控制部分是脉动发生器CONTROL ENGINEERING China版权所有，通过脉动发生器的脉冲控制真空泵，在乳杯中交替地形成真空和负气压。首先进入吸乳阶段，牛乳被真空泵从乳头中吸出，通过输奶管输送到储奶灌；然后进入按摩阶段，压力作用下使牛乳从乳房的腺泡流入乳池。于是，又一次吸乳开始重复上一次动作。从奶牛生理特性的考虑，脉动频率为每分钟为50-60次CONTROL ENGINEERING China版权所有，并且脉宽比例不能大于50%

　　三．工艺流程

　　由于挤奶机要

求产生50～60Hz的脉冲，真空泵需要直流电压供电，所以选用了海维深科技有限公司的V80系列的M40DT-AC型号的小型PLC，它具有24点DC输入，16点晶体管输出。每一路晶体管最大可带24V，0.75A的负载，电源具有宽电压使用范围（85－265V）。V80系列PLC质量可靠、性能稳定，并已通过了欧洲标准的CE认证，比较适合于在偏远的农牧场工作。

　　脉动发生器主要由一个V80M40DT-AC外接一个文本屏构成。文本屏实现脉动发生器的参数设置，主要是脉动频率以及脉宽比例的设置。16点晶体管输出，分为8组，每2个输出点为一组，每一个输出点可接2－3个真空泵。这样一个M40DT的PLC可供16－24头奶牛同时挤奶。同时，提供16点晶体管输出的扩展模块，每台V80M40DT-AC可以带最大7个扩展模块，从而使PLC控制的点数大大的增加，可满足多种规模挤奶场的需求。

　　V80 PLC具有2个通讯接口，一个RS232接口，一个RS485接口。2个通讯接口都支持标准的MODBUS协议，可以方便的与各类文本屏，触摸屏等人机交互设备连接。

　　同时V80 PLC具有大量的特殊功能继电器，可实现许多特定的功能。具体应用如下：

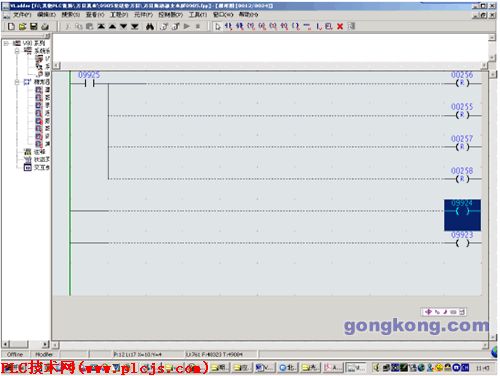

　　09925--第一次运行标志继电器，仅在PLC第一次运行周期时为ON，可用于对系统参数进行设置，例如，清除一些开关状态，初始设定一个脉冲频率和脉冲比例等。

　　09923--输入输出保持继电器，设置该继电器，PLC掉电时将会保留当前的输入输出状态，下次上电会重新加载输入输出的状态，复位该继电器，PLC第一次运行时清除以前的输入输出状态。

　　09924--寄存器保持继电器，设置该继电器，PLC掉电时将会保留当前的寄存器的数值，下次上电将重新加载所有的寄存器，复位该继电器，PLC第一次运行时清除以前的寄存器的数值。



　　09932--写FLASH继电器，设置该继电器将参数保存在FLASH中，下次上电可以保证参数不会丢失，因为各用户对挤奶机槽数的需求不同，厂家一般都是到农场后再通过编程器对参数进行修改，如果没有非易失的参数区，那么修改完后重新上电或者电池失电都会造成参数的丢失。因此有了这一特殊功能位后就可以很可靠的保存和修改参数。

　　由于脉动发生器需要对脉冲的频率和脉宽进行严格的要求，需要使用大量的定时器www.cechina.cn，来保证时间的精确。V80系列PLC的定时器数量没有限制，可以可以很好地满足脉动发生器频率和脉宽的精确要求。V80PLC具有0.01S和0.1S，1S三类定时器，对定时器的使用只要借助内部任何一个寄存器就可以实现工作。



　　四．结束语

　　在实际应用中，一方面，V80系列PLC能够满足在农场电网质量差、环境恶劣下能够稳定工作的特殊要求；另一方面，V80系列PLC以其独特功能满足了挤奶机的特定功能需要，从而也降低了挤奶机的成本。

　　V80系列PLC作为国产小型PLC的代表，具有功能完备，性能可靠，价格低等特点。通过灵活运用各种应用指令，将使挤奶机等特定行业的控制程序变得更加简捷，条理更加清晰。
