1 前言
汽车已经成为普及到家庭的大众交通工具。迄今为止,发动机(内燃机)是汽车动力的源泉,但是CONTROL ENGINEERING China版权所有,随着能源和大气环境问题越来越受到关注,新的汽车动力也不断出现,特别是存在电机驱动的纯电动汽车、混合动力汽车、燃料电池汽车等技术,近几年得到了很快发展。
无论汽车采取什么动力,提高经济性、动力性及降低排放污染是不变的主题,采用电子控制技术是实现这些指标的重要途径。而在这些方面国内目前在经验和技术上都有相当的差距。
2 发动机控制技术
汽车普遍使用四冲程发动机。轿车多用汽油发动机,商用车多用柴油发动机。

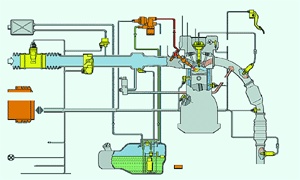

图1 发动机电控系统
2.1 可变配气正时技术VVT(Variable Valve Timing)
可变配气正时控制系统就是根据发动机的状态控制凸轮轴www.cechina.cn,通过调整凸轮轴转角对配气时机进行优化,以获得最佳的配气正时,提高进气充量,使充量系数增加,从而在所有速度范围内提高扭矩,并能改善燃油经济性,有效提高汽车的功率与性能,减少油耗和废气排放。

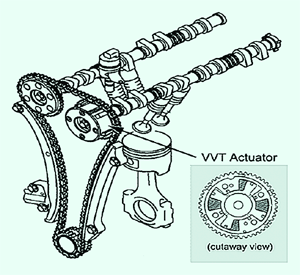

图2 VVT基本原理图
一般都采用顶置双凸轮轴机构,如图2所示。一种是仅配置在进气凸轮轴上的;另一种是进、排气凸轮轴上都进行配置。像BMW的双可变配气相位系统(Double Vanos system),就能同时改变进气凸轮轴和排气凸轮轴的相位角,从而获得与转速更匹配的气门叠加角,因此其拥有更高的配气效率。这就是为什么BMW M3 3.2发动机(升功率为100匹) 拥有比前一代仅配备了进气门可变相位系统的M3 3.0发动机(升功率为95匹)更高的性能。
可变配气技术,从大类上分,包括可变气门正时和可变气门行程两大类。发动机的气门行程是受凸轮轴转角长度控制的,在普通的发动机上,凸轮轴的转角长度固定,气门行程也是固定不变的。而采用可变行程技术的发动机,气门行程能随发动机转速的改变而改变。在高转速时控制工程网版权所有,采用长行程来提高进气效率控制工程网版权所有,让发动机的呼吸更顺畅,在低速时,采用短行程,能产生更大的进气负压及更多的涡流,让空气和燃油充分混合,因而提高低转速时的动力性能。本田的VTEC和丰田的VVT-i是同时具有可变气门正时和可变气门行程的电子控制系统。
目前,正在开发的新一类VVT系统中,发动机的凸轮轴被彻底的抛弃了,每个气门,或每几个气门的动作直接由专门的电磁系统驱动,ECU需要它们怎么动,它们就怎么动,这也正是VVT技术追求的最高境界!
2.2 废气涡轮增压技术VNT
涡轮增压技术是在不改变发动机本体基本尺寸的情况下,有效提高发动机动力输出的有效技术手段。早期使用的机械增压是将增压装置安装在发动机上并由皮带与发动机曲轴相连接,从发动机输出轴获得动力来驱动增压器的转子旋转,从而将空气增压吹到进气岐管里。其优点是涡轮转速和发动机相同,因此没有滞后现象,动力输出非常流畅。但是由于装在发动机转动轴里面,还是消耗了部分动力CONTROL ENGINEERING China版权所有,增压出来的效果并不高。因此,被广泛应用的是废气涡轮增压系统,其基本原理如图3所示。

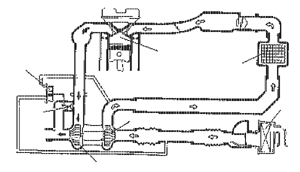

(1)电磁阀、(2)气缸燃烧室、(3)中冷器、(4)空气滤清器、(5)叶轮
(6)涡轮、(7)排气旁通阀
图3 涡轮增压原理图
