1 引言
随着经济高速发展,社会信息化程度越来越高。一种新型的无线通信技术—gprs(通用分组无线业务)迅速崛起。gprs特别适用于:用户点多、分布面广、移动中的场合,目前主要应用在金融交易、远程监控、交通运输、移动办公等。
本人从事系统集成工作,在水处理自动化监控中采用了gprs技术。由于排水行业数据采集点比较分散,采用无线方式是最好的选择。利用gprs技术,远程监视排水泵站的运行数据,并实施控制www.cechina.cn,做到无人值守,降低了运营成本,提高了生产效率。
西门子s7-200plc提供了自由口通讯模式,用户可以在自由口模式下使用自己定义的通讯协议来实现与多种类型的智能设备的通讯CONTROL ENGINEERING China版权所有,也可以与上位计算机进行通讯。而gprs给plc自由口与计算机之间建立了一种通讯链路控制工程网版权所有,实现plc对
2 集成原理
2.1 gprs介绍
gprs是通用分组无线业务(general packet radio service)的英文简称,是在现有gsm系统上发展出来的一种新的承载业务,目的是为gsm用户提供分组形式的数据业务。gprs采用与gsm同样的无线调制标准、同样的频带、同样的突发结构、同样的跳频规则以及同样的tdma帧结构,这种新的分组数据信道与当前的电路交换的话音业务信道极其相似。因此,现有的基站子系统(bss)从一开始就可提供全面的gprs覆盖。gprs允许用户在端到端分组转移模式下发送和接收数据,而不需要利用电路交换模式的网络资源。从而提供了一种高效、低成本的无线分组数据业务。特别适用于间断的、突发性的和频繁的、少量的数据传输,也适用于偶尔的大数据量传输。gprs理论带宽可达171.2kb/s,实际应用带宽大约在10-70kb/s,在此信道上提供tcp/ip连接,可以用于internet连接、数据传输等应用。
gprs是一种新的移动数据通信业务CONTROL ENGINEERING China版权所有,在移动用户和数据网络之间提供一种连接,给移动用户提供高速无线ip。gprs采用分组交换技术,每个用户可同时占用多个无线信道,同一无线信道又可以由多个用户共享,资源被有效的利用,数据传输速率高达160kbps。使用gprs技术实现数据分组发送和接收,用户永远在线且按流量计费,迅速降低了服务成本。gprs移动数据传输系统有很大的应用范围,几乎所有中低速率的数据传输业务都可以应用,如城市配电网络自动化、油井测控、车辆调度、自来水、煤气管道自动化、商业pos机、internet 接入、个人信息、股票信息、金融、交通、公安等。
2.2 网络系统设计

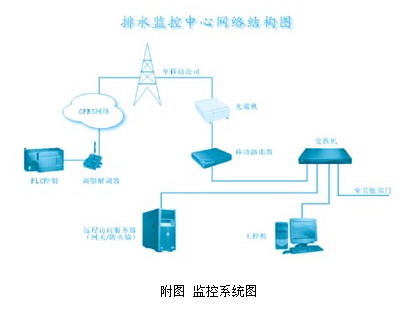

在本系统中www.cechina.cn,排水数据采集分为二个层次:现场层为各泵站的远程站(plc)和排水scada中心层。排水数据采集系统的数据传输链路是以gprs网为主,有线网为辅的排水通信平台方式,建立开放的、多层次、模块化的且具有扩展能力及容错功能的scada系统。
在各远程防汛泵站设一套s7-200plc和一套gprs调制解调器,plc负责泵站中各设备数据的采集、执行和上传。在远端防汛中心配置一台光端机和一台路由器,它以专线方式直接连接到当地移动公司的机房。中心服务器以拨号方式拨通现场gprs调制解调器,这样就建立了一个gprs无线数据传输链路。然后plc就可以通过自由口将数据发送到中心的服务器中。中心计算机采用当前比较流行的组态软件与远程plc进行通信,采集防汛泵站的各类数据,并进行远程控制,远期可实现无人值守。
无线通讯不可预见的因素比较多,为保证通讯可靠,必须自行开发底层plc通信协议和上位机组态软件的驱动程序。
&nb
