一、 概述

       干燥是化工、农产品加工、染整以及许多工业部门的一个关键性的生产单元，是一门多学科跨行业的加工技术。干燥也是一个耗能较多的加工环节，如何在生产过程中控制节能也是关键。国家”十一五期间节能减排全民动员”的号召，为了响应国家号召全民节能以及减少企业的运营成本CONTROL ENGINEERING China版权所有，减少干燥加热时多余的能量浪费势在必行。随着我国国民经济的发展，干燥技术也在不断发展与提高。

       此文介绍了可编程控制器在干燥机上的应用。采用KINCO-K3型PLC对整个干燥机运行系统进行控制CONTROL ENGINEERING China版权所有，可实现较高的自动化程度，并完成智能控制、状态显示和故障报警等任务，同时使用eView人机界面与操作员进行交互，使得修改各种参数简单、易行。整个设备运行的流程图都反应在人机界面上www.cechina.cn，对于设备各个控制点的运行状态能及时、快速、准确的反映。其控制系统结构清楚、线路简单、工作可靠、同时设置了手动/自动控制切换开关，可根据需要手动操作，亦可自动运行。系统维护方便，减轻了工人的劳动强度，提高了系统

二、 干燥机工作原理

       通过电热管加热空气并通过送风机将热风送入干燥圆桶，液态原料通过变频电机带动回旋泵输送至烘干圆桶，使之受热干燥。为使气流与颗粒有较高相对速度，提高传热传质速率，圆桶在直管基础上增加了变径，使干燥器的干燥效率提高。料液或悬浮液经雾化后，直接用热空气使液滴烘干成粉粒状产品并由中心管导出。干燥方式为传导干燥也称接触干燥，对于潮湿颗粒非常适应，干燥效率较高。蒸发的水蒸汽或有机溶剂由抽风机抽出，排出的部分热量通过回收风机部分回收再利用，以达到节能效果。在原料干燥过程中，由振动器发出振动波定期震动圆桶壁www.cechina.cn，以使物料在这给定方向的激振力的作用下跳跃前进，使物料颗粒与热风充分接触www.cechina.cn，从而达到理想的干燥效果。

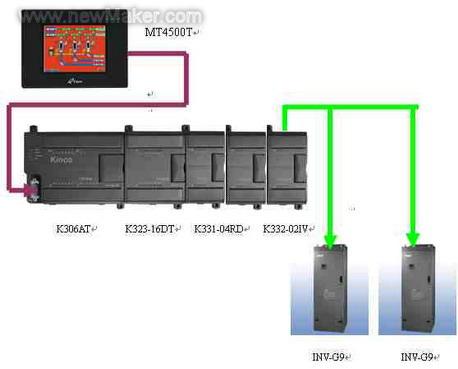

三、 系统配置以及控制流程图

序号 品名 型号 数量
1 触摸屏 MT4500T 1
2 可编程控制器 Kinco-K306-24AT 1
3 数字输入输出模块扩展 Kinco-K323-16DT 1
4 热电阻模块输入扩展 Kinco-K331-04RD 2
5 模拟量输出扩展 Kinco-K332-02IV 1
6 变频器 invt-G9-1R5T4 1
7 变频器 invt-G9-2R2T4 1

四、 系统操作及工艺描述

       设备上电运行前，检查接线是否正确，确认无误后送电运行。

       首先在触摸屏上设定运行参数，如送风温度、加热PID、回风温度、空气加热温度、料泵PID、喷头频率、气锤动作间隔时间等。首次运行时先选择手动操作模式，在系统流程图上选择相应的控制按钮（在流程图中控制按钮隐藏在相应的图标下面，按动图标即可控制相关元件运行）试一下相关元件运行是否正常，温度频率等是否显示正常。确认所有元件都执行正常后，启动自动模式并启动自动，在自动模式下所有的元件会根据工艺执行相关动作。

       自动启动后首先启动照明—>启动送风机—>延迟2秒后启动抽风机—>延迟2秒后启动加热，3个加热管的加热动作完全由PID控制—>延迟5秒后启动回收风机—>延迟2秒后启动除湿器—>延迟2秒后气阀打开—>启动空气加热（空气加热可设定为定时加热）—>直到送风温度达到设定温度后，启动油泵—>延迟5秒后启动喷雾器—>延迟2秒后启动风泵—>延迟2秒后启动循环水泵—>料阀打开—>送料泵启动—>2个气锤启动（气锤按照预先设定的间隔时间动作）—>启动水泵

       运行过程中送风温度根据PID调节无限接近设定温度，料泵频率则根据出口温度以及预先设定的大偏小偏频率实时调整，以保证原料充分干燥。运行过程中PLC对各运行点进行监控，一旦有任何故障产生会执行相应的故障动作，如送风机故障则加热会立即停掉，以防止热量不能及时送出损坏加热管。故障产生时声光报警器指示灯会闪烁并且警铃会响起，提醒操作员。流程图上还会有相应的提示文字，告诉操作员什么地方出现了故障，以方便及时排除，提高工作效率。

       执行自动停机时为了保护加热管，需要延迟停止
