混合电源的在线测量技术

来源:www.epc.com.cn2008.01.10阅读 1873

       人们对便携式产品更长运行时间的追求,促使燃料电池逐渐成为终端设备领域的新型电源。但是控制工程网版权所有,在便携式应用中“只采用燃料电池”仍然面临诸多挑战。一种解决方法就是采用混合电源。

       将燃料电池与蓄电池、超级电容或其他电能储存装置集成在一起构成混合电源www.cechina.cn,能够解决很多动态供电与发热的问题。但是控制工程网版权所有,这种方案本身也具有电源管理方面的问题。

 混合电源
       在本文所讨论的电源架构中,我们称燃料电池与蓄电池的组合结构为混合(电源)系统。这种架构广泛应用于多种燃料电池和蓄电池,并取代了诸如超电容或超级电容之类的储电装置。但是控制工程网版权所有,每种混合电源实现方案都是经过专门设计的,以满足所选择的燃料电池和蓄电池的独特需求。

       混合电源系统主要的组件包括燃料电池、燃料盒、蓄电池、系统负荷、直流输入电源和电源控制器(见图1)。燃料电池与蓄电池的结合称为混合电源(HPS)。

       上述系统在使用的不同阶段控制工程网版权所有,能够用做三种能源和两种负载。当该系统没有插接直流电源时,燃料电池和/或蓄电池的组合结构能够为系统负载供电。另外,当直流电源不存在时,燃料电池还能够对蓄电池进行充电,以尽可能地增强电源断电末期(end-of-power-shutdown)的性能,或者实现更好的系统动态电源响应特性。当直流电源可用时,它既对蓄电池进行充电也对系统负载进行供电。

        对于这种复杂的结构,我们必须对系统的电源通路管理进行精确控制,以确保系统负载的运行总是能够满足终端用户的使用要求。关键的控制时机是当可用的电量降低到一定的水平时,这时电源无法再为系统负载供电,导致了受限的使用配置www.cechina.cn,甚至执行了受控的关机操作。

       为了实现这种精确的控制,电源控制器必须能够检测多种因素以产生有效电量和总有效电量峰值等关键数据。这些关键数据的定义如下:有效电量峰值定义为混合电源在一定的短期时间内能够提供的电量,例如DVD机启动或关机时光盘操作所需的电量。峰值周期取决于终端设备的负载分布特征。总有效电量定义为混合电源能够提供的总电量,它与放电比率无关。

如图1

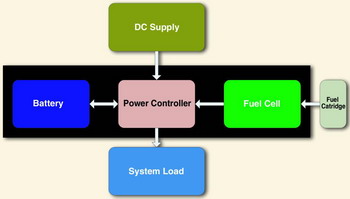

图1 采用混合电源的电源系统

系统监测
       利用目前市场上供应的标准燃料计可以对蓄电池进行监测,例如使用bq20z75监测两组、三组或四组串联结构的锂离子电池,或者使用bq27210监测单组串联的锂电池。这些监测方案能够为电源控制器提供所需的电压、电流、温度、电荷状态等数据。

       蓄电池监测系统通过I2C、SMBus或HDQ之类的数据总线实现与电源控制器连接。通过这种接口方式,电源控制器能够获得非常精确的电池电荷状态(SOC),以确保在充放电的过程中都能够安全使用电池。

       对燃料电池和燃料盒的监测更具挑战性。燃料盒内可用燃料的种类和数量,以及燃料电池的当前与平均效率都是监测燃料电池有效电量需要考虑的因素。

       在很多情况下,燃料盒是系统特有的装置,因此燃料的类型数据可以保存在电源控制器中。在其他一些电池监测系统的实现方案中,我们需要提供存储在燃料盒内燃料的数据,并通过类似的接口总线传给电源控制器。

       具有数据存储功能的燃料盒实现方案中,最好的方法是通过电源控制器或者燃料加注系统将测量出的剩余燃料数据写回到燃料盒中。但是这种方法可能只适用于燃料盒能够取出并重新插入的电源系统。

       除了燃料盒的燃料数据之外,对于燃料电池还需要监测其他一些参数,包括温度、燃料注入速率、输出电压和输出电流。这些参数用于计算燃料电池的当前效率。比如,通过温度参数可以判断出燃料电池当前是否处于最佳工作状态。

       此外控制工程网版权所有,我们还需要测量直流电源和系统的负载功率等数据。通过这些数据以及来自
