一、 概述

　　在人机界面(HMI)的画面工程文件编制过程中离不开软件的修改和调试工作，一般情况下，带触摸功能的人机界面组态软件具有工程文件离线仿真功能，不需要连接用户PLC，工程人员就可以比较方便的调试编制的HMI工程文件，直到工程文件满足设计要求。

　　但在编制小型文本人机界面时，由于小型文本HMI的画面组态软件一般都不支持工程文件的离线仿真功能，工程人员编制工程文件时，往往要多次连接相应的PLC来完成HMI工程文件的编制工作，比较费时、烦琐。在此，我们就提供一种可以模拟具有Modbus RTU Slave协议的串口设备（如PLC）仿真器，通过这一仿真软件的使用，工程技术人员可以方便的在PC机上调试和修改小型文本HMI的工程文件。

　　二、 Modbus_Simulator软件简介

　　Modbus_Simulator为Modbus RTU Slave协议设备的仿真软件，主要可用于Modbus RTU Master设备的调试。本软件为公益软件，不用注册，可自由使用。使用中发现软件Bug时请告知我们改正！软件发布在本公司网站,下载解压安装后，点击Modbus_S

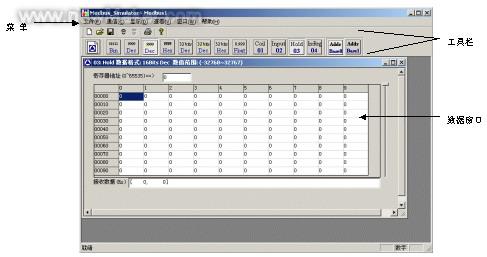

　　本软件运行于Windows平台下，Modbus_Sim.exe执行后，弹出如下画面

　　其中：寄存器地址项为要显示数据寄存器的初始地址。

　　[0，0]的前一个数据位是通信时所接收数据帧的次数值，后一个数据位是数据帧的长度值，方括号外的数据为接收数据帧值，本项参数仅用于串口正常通信状态的监测。串口正常通讯时，接收帧次数值递增变化；“帧值”按通讯实际值变化。如果这两项值不发生变化，表示通信口未连通！
　　弹出的初始窗口画面中默认显示的数据为：03：Hold,数据格式为：16 Bits Dec。

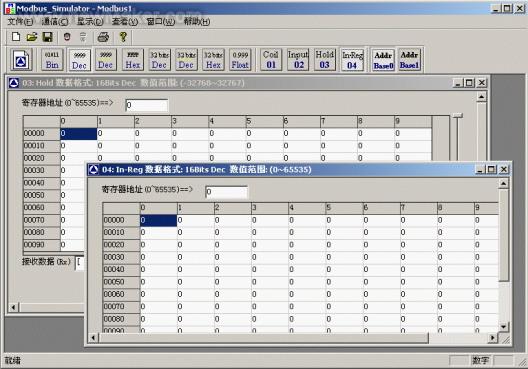

　　1、 软件支持多窗口显示，点击图标，可增加一幅数据窗口，如下图：

　　2、本软件支持Modbus RTU全部四种数据寄存器的显示CONTROL ENGINEERING China版权所有，分别为：

　　寄存器类型的选择也可在“显示”项中选取。

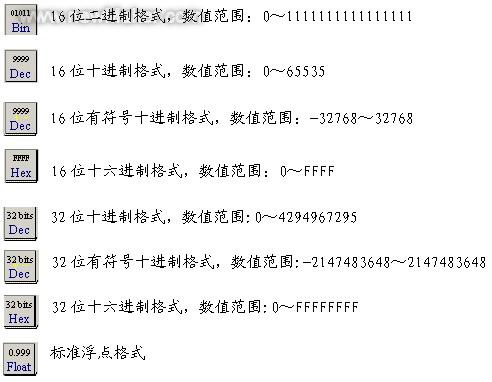

　　3、软件提供8种数据格式，分别为：

　　数据格式的选择也可在“显示”项中选取。

　　4、支持寄存器数据地址两种寻址方式，分别为：

　　地址类型的选择也可在“显示”项中选取。

　　5、通信参数设定：点击“通信”选项中的“设置”，软件弹出“通信设置”画面，选择恰当的通信参数值后再“确定”退出。

　　三、用于POP-HMI文本显示器工程文件调试举例

　　1、 要求：

　　硬件：

　　① 支持Modbus RTU Master协议的POP-HMI文本显示器一台。
　　② POP-HMI文本 PC下载线一根

　　软件：POP-HMI文本画面组态软件V5.32 ；Modbus_Sim 仿真软件V1.0。

　　其中：文本显示器为Modbus RTU Master主设备，Modbus_Sim软件为 Modbus RTU Slave仿真从设备。

　　2、使用步骤：

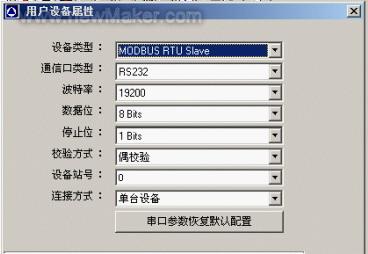

　　① 用POP文本的画面组态软件JB-HMI完成文本的Modbus RTU Master协议的组态编程（详见POP-HMI文本使用手册），下载组态好需修改、调试的画面工程文件到POP文本中。串口为PC机的COM1端口，文本显示器作为Modbus RTU Master设备CONTROL ENGINEERING China版权所有，用户设备的Modbus RTU Slave通信参数为：波特率19200CONTROL ENGINEERING China版权所有，数据位8，停止位1，偶校验控制工程网版权所有，设备站号为0，如下图：

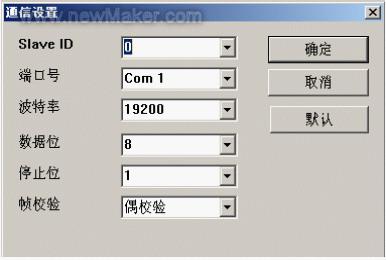

　　② 打开Modbus_Sim软件，选择“通信”中的“通信设置”项控制工程网版权所有，设置与POP-HMI
　　文本中一样的通信参数值，即

　　③ 点击图标，或选择“通信”中的“连接”项控制工程网版权所有，POP-HMI文本将与Modbus_Sim软件模拟的Modbus RTU Slave从站设备正常通信。

　　④ 进入Modbus_Sim的工作画面，根据设计需求选择自己需要查看或设定的数据寄存器，进行POP-HMI文本的调试工作。

　　⑤ 如果JB-HMI组态软件产生的工程文件不能满足设计要求，则断开Modbus_Sim与文本显示器的通讯连接，并返回步骤①再次修改工程文件，直至满足设计需求为止。

　　四、结束语

　　Modbus_Sim能很好的仿真Modbus RTU Slave设备，可以作为支持Modbus RTU Slave通讯协议的软件仿真器，用于各种Modbus RTU Maste设备的调试工作。
