1、项目背景

　　防止及避免行李延误一直是新白云国际机场行李分拣部门的目标，长期以来，行李分拣机经常有掉落行李的情况发生，发现不及时控制工程网版权所有，就会造成行李的延误，给机场造成经济和信誉上的损失。而分拣部门员工较少，分拣机区域又较大，来回巡查一遍需要十四五分种，所以单靠员工巡查，很容易造成行李的遗漏。该系统就是为了解决以上问题，对行李没有正确分拣至滑道及时给予及时报警，通知工作人员进行处理，防止行李遗漏的事故发生。

　　2、设计原则

　　对于自动化系统的设计www.cechina.cn，确保系统的可靠性是一个重要的目标。对于该系统，需要对于任何形状、大小、重量的行李都能及时报警，但又要杜绝误报警的情况发生，这就需要采用高灵敏性和高可靠性的检测设备。本系统设计除了需要满足当前的需求，还需留一定的备用空间，如：I/O点数等，以便于系统在以后根据需要进行扩展和适当改造。系统最终要交付给现场操作人员进行使用和日常维护，所以操作性要简单，维护要方便。

　　3、现场状况

　　统计分拣机所属区域需要加装检测光栅的地方，位置有63处，其中有3处是没有发生过行李掉落，但现场人员强烈建议加装之处。

　　简单统计如下：蓝机西行李

　　蓝机东行李房　17个

　　绿机西行李房　17个

　　绿机东行李房 15个

　　加装光栅区域多为行李分拣机内侧，行李掉落几率较大的多为接近行李分拣滑道两侧。

　　并且在东行李房，有专供现场人员巡检的布道区。由于有人员走动，所以要设有光栅检测开关按钮，当人员需要进入布道区时，先关闭光栅检测开关按钮，忽略光栅报警；离开时，打开光栅检测开关按钮，光栅恢复正常。布道区总计3个。

　　４、控制系统组成

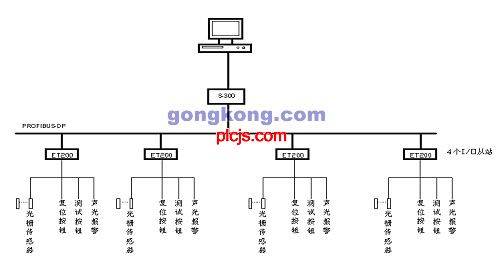

　　控制系统结构：在控制室里设置一套PIV工控机，一套PLC控制室工作站；在操作现场设置4套操作工作站，蓝机（西行李房）、绿机（西行李房）、蓝机（东行李房）、绿机（东行李房）各布置一套操作工作站；工作站之间通信只用一根PROFIBUS通迅电缆相连通；行李落网检测设备全部采用光栅。

　　控制室工作站系统：主站系统采用可编程控制器（PLC），PLC是该系统的核心设备，主要负责整个系统的控制逻辑和输入/输出处理。可编程控制器采用西门子（siemens）公司的S7－300。S7－300采用紧凑、无槽位限制的模块结构，具有先进性和可扩充性，可以满足系统目前和未来可扩充的需要。S7 -300 PLC完全能满足该系统目前和将来扩展的需要。

　　操作员工作站系统：由于分拣机区域较大，分拣隔口多（63个），如果采用直接布线的方式，每一个光栅传感器都需要直接布线至PLCCONTROL ENGINEERING China版权所有，如此一来，布线量将非常巨大，而且容易产生故障，难以维护，故采用分布式I/O系统，可以大大节省布线工作量（分布I/O与PLC之间只用一条通讯线连接）。分布式I/O模块放置在现场操作箱内，按钮输入、报警灯输出、现场传感都就近接入分布式I/O模块。 I/O模块与PLC之间只用一根PROFIBUS通迅电缆相连，这样降低了布线的难度和成本。光栅传感器、PLC与分布式I/O的线缆都可以通过现场的线槽引入。

　　分布式I/O模块采用SIMATIC ET200（siemens），其基于开放式PROFIBUS总线，可实现现场信号到控制室的数据通迅。该产品采用模块化设计，方便安装于控制柜。与 SIMATIC S7-300 I/O模块及功能模块兼容，安全性高，并具备"热插拔"功能。

　　现场检测设备：考虑到安装方便程度及安全控制工程网版权所有，行李落网检测全部采用光栅传感器来实现检测目的。

　　安装方式为两种，1.为行李网。有些检测区域比较长，最多可以达到10多米。光栅检测间隔>20ｍ。可以满足现场要求。2.为布道，由于布道的长度<2ｍ，而且为了防止横向安装，羁绊操作人员，带来安全隐患，所以安装方向为栏杆方向。

　　光栅传感器采用天网安防科技的红外线幕栏系列产品，这是一款用工业流程制造出世界上第一对用CPU控制的智能型主动红外入侵探测网，灵敏度高，安全可靠，已获得我国3C强制认证。

　　传感器信号、复位按钮、声光报警、测试按钮等输入输出信号就近沿线槽接入ET200控制箱。有些地方没有线槽，则需要根据现场条件重新布设。

　　总线系统：系统采用PROFIBUS总线系统，ET200作为PROFIBUS从站，S7－300 PLC作为PROFIBUS主站系统，采用总线系统能极大简化系统结构，方便系统的施工和维护。由于总线传输的是数字信号，不容易受到干扰，并且某一个从站发生故障CONTROL ENGINEERING China版权所有，不影响整个系统的安全运行，更容易维护和检修。

　　工控软件：工业计算机监控界面采用XP操作系统，人机界面系统采用"组态王"人机界面软件开发。其性能优异，软件稳定，质量可靠。较之传统的硬件显示系统，采用组态软件扩充性更好，能随着将
