前言
“科学技术是第一生产力”,科学技术的发展控制工程网版权所有,总是促进人类文明一次次飞速的进步。人类进入20年代末的时候,一门新的学科——磁电子学又产生于科学技术的全面发展中。它吸取最新科技发展的精华,融合磁学与微电子学之所长,发展其所不及,给人类技术文明发展又揭开了一页新的篇章。
一 、巨磁电阻效应简介
磁电子学是一门以研究介观尺度范围内自旋极化电子的输运特性以及基于它的这些独特性质而设计、开发的在新的机理下工作的电子器件为主要内容的一门交叉学科。它研究的对象包括载流电子的自旋极化、自旋相关散射、自旋弛豫以及与此相关的性质及其应用等。
电子既是电荷的负载体,同时又是自旋的负载体。以研究、控制和应用半导体中数目不等的电子和空穴(即多数载流子和少数载流子)的输运特性为主要内容的
对巨磁电阻效应的研究就是磁电子学的一个重要内容。磁场作用于磁性多层膜中导电电子的自旋,导致膜电阻发生很大的变化。这种变化可以通过测量电阻或以电压方式反映出来。根据这种特点可以在许多领域得到应用。
二 、巨磁电阻效应的应用
科技服务于人类。科学技术只有同应用相结合才能发挥其“第一生产力”的作用并同时拥有强大的生命力。磁电子学的产生是巨大应用前景促进的结果CONTROL ENGINEERING China版权所有,同时从其产生之初即为应用服务。到目前磁电子学的研究仍在世界范围轰轰烈烈地进行,它的应用已发展到计算机磁头、巨磁电阻传感器、磁随机存贮器等许多领域,随着对CMR、TMR原理的进一步研究和认识CONTROL ENGINEERING China版权所有,必将开拓更为广阔的应用前景。鉴于磁电子学技术的新颖性和复杂性CONTROL ENGINEERING China版权所有,对于磁电子学的研究仍在持续不断地进行,其应用现在还仅限于巨磁电阻(GMR)范围,以下对此作较为详尽的介绍。其新的应用日新月异,还望大家拭目以待。
1.巨磁电阻(GMR)传感器的应用
1)GMR磁场传感器可用来导航及用于高速公路的车辆监控系统

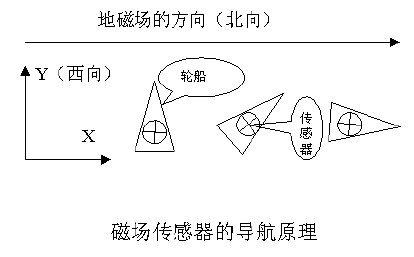

地球是一个大磁铁,地球表面的磁场大约为0.5Oe,地磁场平行地球表面并始终指向北方。利用GMR薄膜可做成用来探测地磁场的高级罗盘。当可以同时探测平面内磁场X和Y方向分量的GMR磁场传感器固定在交通工具上,瞬间航向与地球北极的夹角可通过GMR传感器的X和Y方向的电压相对改变而确定下来。图显示这种传感器的具体工作原理。GMR磁场传感器随轮船的方向改变而改变其和地磁场的夹角,相对来说,也可以等效为地磁场的方向在改变。我们已研制出能够探测磁场X和Y方向分量的集成GMR传感器。此传感器可作为罗盘并应用在各种交通工具上作为导航装置。美国的NVE公司已经把GMR传感器用在车辆的交通控制系统。我们知道,各种不同的车辆(物体)在外界都有其自身特征的磁场分布。通过用GMR弱场传感器可探测各种车辆的磁场分布进而确定该车辆的型号。
利用GMR传感器不仅可探测静止车辆的状况进而用在交通灯处的交通控制和停车场处停车位置的监控,而且也可探测移动车辆的情况。具体来说,放置在高速公路边的GMR传感器可以计算和区别通过传感器的车辆。如果同时分开放置两个GMR传感器,还可以探测出通过车辆的速度和车辆的长度,当然GMR也可用在公路的收费亭,从而实现收费的自动控制。另外高灵敏度和低磁场的传感器可以用在航空、航天及卫星通信技术上。大家知道,在军事工业中随着吸波技术的发展,军事物件可以通过覆盖一层吸波材料而隐蔽www.cechina.cn,但是它们无论如何都会产生磁场,因此通过GMR磁场传感器可以把隐蔽的物体找出来。当然,GMR磁场传感器可以应用在卫星上,用来探测地球表面上的物体和底下的矿藏分布。
2)GMR磁场传感器可来探测DC、AC电流及用作隔离器和电子线路中的反馈系统(开关电源)
众所周知,通电导线周围将产生磁场,其磁场的强弱与通电电流的大小成正比。若将GMR磁场传感器及环形软磁集磁通器放置在通电导线附近,则由GMR传感器的输出电压可以测量导线中通过的电流。我们已利用反铁磁耦合的FeNi/FeCo/Cu的多层膜和集成的永磁薄膜作为偏场,并研制出线性测量范围正负200Oe的惠斯通电桥传感器。利用这种传感器可探测
