介绍：
　　很多住宅楼采用将水塔放置在楼顶的方式为居民供水。居民用水时水塔中的水将慢慢减少。因此，需要经常监测水塔的水位并及时加水。解决方案是采用水泵，将水泵安装在地面，当水塔中水位降低时将水抽送到水塔中。现在居民们期望安装一自动控制系统来监测和控制水塔中的水位。一旦水位低于设定值CONTROL ENGINEERING China版权所有，抽水泵将自动启动进行抽水，至到水位到安全位置。

　　解决方案：
　　一座居民楼有16层高，采用研华的ADAM-6000模块，用GCL（Graphical Condition Logic）功能就可轻松解决。将一个ADAM-6017模块放在楼顶的水塔旁边，和水位传感器连接以测量水位。另一个ADAM-6050模块放在地面水泵旁边，控制水泵的起停。两个ADAM-6000模块间通过Ethernet进行连接控制工程网版权所有，两外，只用此两个模块就可进行采集和控制，而无须其它设备如控制器或计算机。

　　ADAM-6017 - 8路带DO的模拟量输入模块
　　ADAM-6050 - 12路数字量输入/输出模块

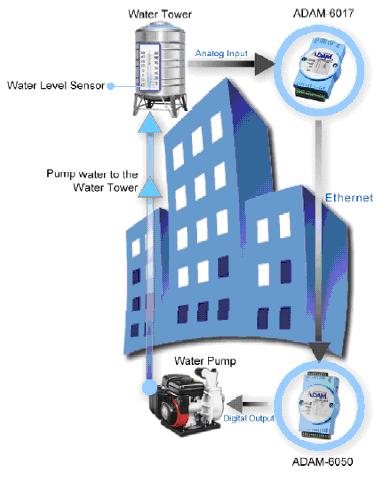

　　ADAM-6000模块GCL功能应用架构
　　系统实施：
　　整个控制系统采用ADAM.NET Utility软件进

行设置。控制逻辑也很简单：通过ADAM-6017读取得第0通道的电压值代表水位，当该值低于或等于低限值（3V）时CONTROL ENGINEERING China版权所有，说明水塔中的水位低于设定值，此时通知地面的ADAM-6050输出控制信号启动水泵。整个过程无须额外的编程CONTROL ENGINEERING China版权所有，通过ADAM.NET Utility软件进行设置就可以，整个设置很简单，仅需不到5分钟就可以完成。

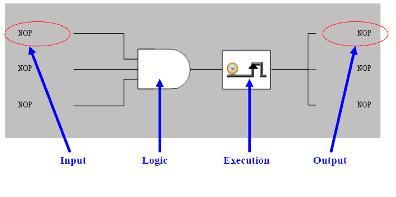

　　Step 1: 打开ADAM.NET Utility. 四个图标代表设置逻辑规则的四个步骤：Input, Logic, Execution and Output.

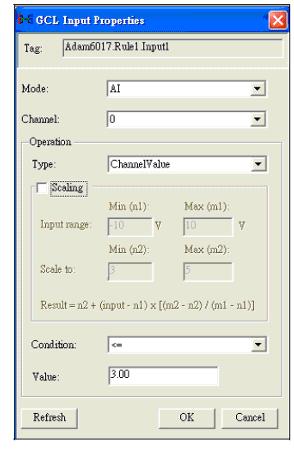

　　Step 2:双击 Input 图标. 出现设置窗口，定义输入通道和条件 (本例中， ADAM-6017模块连续监测通道0的电压是否小于3V). 如下所示：

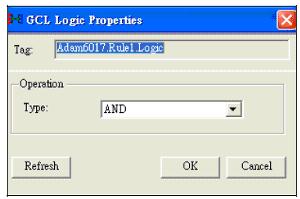

　　Step 3: 双击Logic图标设置逻辑规则及运算。因为本例中只有一路输入，无须选择逻辑元算。

　　Step 4: 双击 Execution图标，定义ADAM-6017读取水位传感器电压输入值的方式

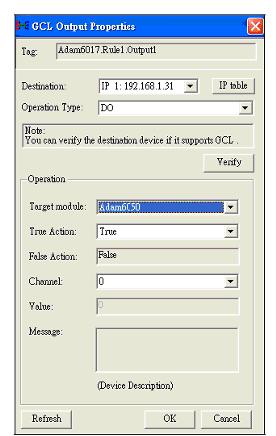

　　Step 5: 双击 Output图标，设置远方的ADAM-6050模块输出通道0的逻辑状态，在本例中，当时True（表示水位低于设置的安全值）时CONTROL ENGINEERING China版权所有，数字量输出值为 True (表示输出高电平).

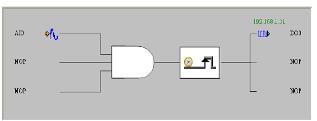

　　Step 6: 配置完以上4个步骤后，在ADAM.NET Utility中显示如下。用户可以点击Run按钮将逻辑下载到ADAM-6017中。到此，所有的配置工作都完成，可以运行了。

　　结论：
　　研华GCL（Graphical Condition Logic）功能的独特之处在于提供完全的图形化配置环境，简单易用并具有直觉效果。任务的配置仅需5分钟，无须另外编程，并具有超快的执行速度。

　　当ADAM-6017运行控制逻辑时CONTROL ENGINEERING China版权所有，用户可在计算机中通过ADAM.NET utility观察输入电压的值和当前的逻辑执行情况。除此之外，任何一台计算机都可通过HMI/SCADA软件或网页浏览器（如IE）等访问电压输入值，也可观察最新的数据或历史数据。因此整个系统是开放的，任何人不论何时何地都可方便进行监控（当然，需要输入正确的密码来连接ADAM-6000）。

　　整个系统架构简单CONTROL ENGINEERING China版权所有，仅需两个ADAM-6000模块就可以，无须另外的计算机。如果原有Ethernet网络架构，则可将ADAM-6000模块直接接入网络中，更可节省布线。所有这些均得益于强有力的Ethernet。
