一、概述
　　真空包装机是广泛应用于包装行业的一种机械设备，原有设备大多为继电器控制，故障率高、稳定性差、功能单一。由于V80系列小型PLC具有可靠性高、性价比高及完全采用硬逻辑实现解析等特点，为了提高产品性价比和可靠性，采用V80系列PLC开发出了真空包装机专用PLC控制系统，使之集成了多种功能于一身，并取得良好经济效益。

二、工艺要求
　　真空包装机具有四种功能档位：封口、手动真空、自动真空和充气。四种功能由旋转开关进行切换，切换时要求能够立即终止正在进行的功能控制工程网版权所有，内部寄存器和输出需要必须复位，再开始新的功能过程。设备设置一个脚踏开关由触发过程输入控制。

　　工艺过程描述如下：

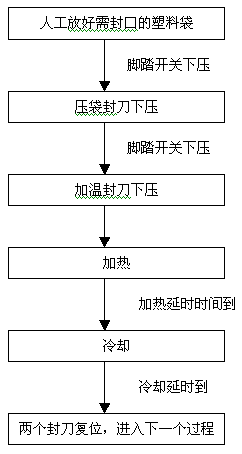

　　1、封口过程

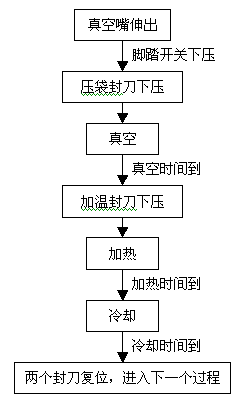

　　2、手动真空过程

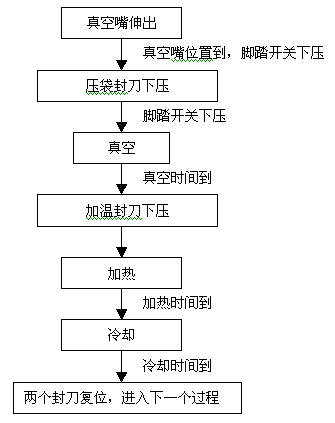

　　3、自动真空过程


　　4、充气过程
　　充气包括2个选择:充气1和充气2，由档位开关选择。
　　充气1过程是：真空－>充气（定时器1控制充气时间）－>封口。
　　充气2过程是：真空－>充气（定时器1控制充气时间）－>真空－>充气（定时器2控制充气时间）－>封口。

三、系统配置
　　V

80系列PLC是一款高性能、低价格的小型可编程控制器。具有简易人机功能CONTROL ENGINEERING China版权所有，支持数码管显示和键盘输入功能，且不占用I/O点，可以方便地将3个时间值设置到PLC，取代了易损坏高成本的时间继电器。V80系列PLC是真空包装机系统的控制核心www.cechina.cn，通过它控制的外围设备有真空泵、充气泵、加热电丝和位置检测开关等。

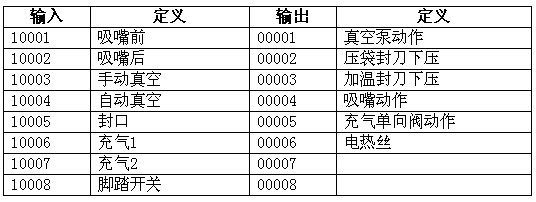

　　V80系列PLC配置如下：



四、程序设计

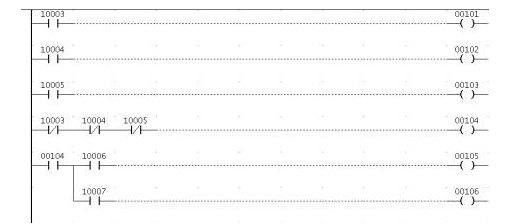

　　真空包装机控制程序设计的难点在于档位切换脉冲的实现和过程切换时当前过程输出需要复位。档位切换脉冲的实现由输入状态的改变产生一个上升延脉冲完成，程序如下图：

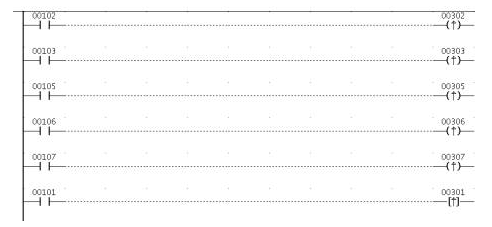

　　过程切换的关键是要复位中间寄存器和输出变量，（SET）指令必须在切换脉冲产生时执行（RST）指令，寄存器复位为0。


五、结束语
　　真空包装机电气控制系统由V80系列PLC构成www.cechina.cn，与原先PLC构成的电气控制系统比较具有明显的优势，主要表现在通过简易人机代替了多个时间继电器，节省了PLC的IO点和避免了时间继电器容易损坏的问题，提高了设备的可靠性，产生了良好的经济效益。

　　在真空包装机中的应用表明，V80系列PLC是一款性能价格比较高的小型可编程控制器，较适用于小型机械设备的电气控制系统CONTROL ENGINEERING China版权所有，主要体现在以下几点：
　　1、价格低，能很好的控制设备成本。
　　2、具有简易的人机功能。
　　3、编程简单，电气工程师上手容易。
　　4、优异的在线编程和监控能力，非常实用于现场调试。
