1 引言
从19世纪中叶第一台气力输送设备问世至今CONTROL ENGINEERING China版权所有,气力输送技术在世界各国得到了迅速发展和应用。而输送对象也从早期的谷物、面粉和信件迅速发展到水泥、建材、化工、冶金、电力、矿山、铸造等行业。通过将气力输送工艺与当代自动化技术相结合,气力输送自动化系统得到了迅速发展,该系统的广泛应用也为提高生产效率、减轻劳动强度发挥了重大作用。然而,随着实际应用要求的不断提高,当前的气力输送系统在系统设计与实际运行的过程中也逐渐暴露出诸如硬件设计理论依据不足、工艺参数不稳定、现场进出物料不畅、仓泵喷料等一系列问题。
因此,为了解决实际生产中所凸现的问题并完善当前的气力输送系统,摸索气力输送系统生产运行的规律与工艺参数,从而为气力输送系统的现场应用提供可参照的科学依据与实验基础,建造一套能够模拟现场的气力输送实验系统就显得尤为必要。
在自动化领域,DCS、现场总线、SCADA、PLC技术的蓬勃发展为自动化技术的发展注入了新的活力。该领域先进技术与传统生产工艺的结合,已使得生产工艺、产品质量得到了较大的改善与提高。本文以南京顺风气力输送有限公司的气力输送机械平台为基础,同
2 气力输送实验系统工艺及功能要求
气力输送就是利用气流作为输送动力,在管道中搬运粉、粒状固体物料的方法。一个完整的气力输送系统通常由空气或气体源、把物料加入管内的设备、输送管道以及从输送空气中分出被输送物料的分离设备等组成。以常用的粉煤灰仓式泵气力输送系统为例,它主要由仓式输送泵、管道、气源、输送目的地(如灰库)和控制部分组成,如图1所示。

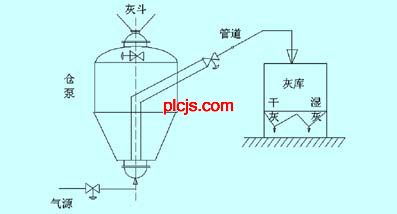

图1 仓式输送泵气力输送系统组成
一个完整的气力输送工艺流程大体可分为仓泵装料阶段、仓泵充压阶段、物料输送阶段和管道清扫阶段。在卸料装灰阶段,打开进料阀和透气阀,灰斗中的物料在重力的作用下落入仓泵;然后,关闭进料阀和透气阀,并打开进气阀为仓泵中的物料加压www.cechina.cn,即仓泵充压阶段;当压力达到某一定值时,则打开出料阀,进入物料输送阶段,此时,仓泵中的物料在气力作用下经输送管道被输送到目的地;为了防止在下次进行输送时发生管道堵塞现象,当仓泵中的物料被输送完成以后,还要让空气流对管道进行清扫。这样就完成了一个流程的物料输送,如此循环,可不断的将灰斗中的物料送往目的地。
作为一套气力输送实验自动控制系统,它不仅应当满足气力输送系统的基本要求,使得操作人员能够在监控界面上实时查看现场的仪表参数、设备状态,实现对设备的实时控制。而且还应具备实验系统所特有的在硬件与软件的灵活、可修改性、开放等方面的特点。
在对气力输送实验系统进行软件设计时www.cechina.cn,除了要满足气力输送系统实验人员实时监控现场运行状态的需要外www.cechina.cn,还应具有对实验所用的压力、延迟时间、循环次数等工艺参数的设置功能;而且,根据实际需求,在监控界面上要能够容易地实现不同工艺流程之间的简单切换,或者实现工艺流程的随意组态;同时,为了以后对实验数据的分析,软件的设计还应具备实验数据的实时采集、存档以及数据的分析绘图功能。
此外,气力输送实验系统还应考虑经济高效、操作方便、界面友好等方面的因素。
3 气力输送实验系统构建方案
气力输送实验系统的构建主要包括机械部分硬件、电气自动化方面硬件以及自控系统软件等几部分组成。气力输送实验平台的机械部分设备主要包括:空气压缩机、储气罐、输送仓泵、喂料机、除尘器、气动阀门、压力表、称重传感器、以及输送管道等。自控系统方面,通过比较,系统采取了目前比较常用且稳定性较高的工控计算机(IPC)--可编程逻辑控制器(PLC)系统集成模式。该模式下,IPC与位于其上的监控软件作为监控级,PLC作为现场控制级,两者通过实时数据传输共同完成数据采集与设备监控任务。在软件组成方面,为了节省成本,增加系统灵活性,监控软件采取了Visual Basic与PRODAVE相结合进行二次开发的方式,与SIMATIC Step 7编写的PLC软件一起共同实现系统的自动控制。
3.1 气力输送实验自控系统硬件配置与选型
在PLC的选型上,气力输送实验系统选用了西门子公司SIMATIC S7-300系列中型PLC,由于该系列PLC基于模块化结构设计,具有高速的指令处理和浮点运算、方便的人机界面、自诊断等功能,因此,深受国内用户欢迎,应用广泛。
气力输送实验系统设计时,根据系统的现场设备情况和气力输送工艺功能要求www.cechina.cn,通过对各被控设备与输入/输出信号的
