为了适应大量的嵌入式产品的网络接入需求，目前市场上的主流嵌入式操作系统都包含了 TCP/IP 网络协议栈。这些商品化的TCP/IP协议栈运行可靠、性能也非常好，但是价格较高，降低了市场竞争力。因此CONTROL ENGINEERING China版权所有，开发自主知识产权的TCP/IP协议栈的要求变的日益迫切而有意义。本文的研究目标是建立一个DSP系统的网络通信平台，实现DSP系统与网络中其他通信设备的高速数据传输。

系统总体设计

       本文研究的以太网通信系统大致分为图1所示的5个层次，由下向上分别为：硬件层、设备驱动层、操作系统、网络模块和用户代码。

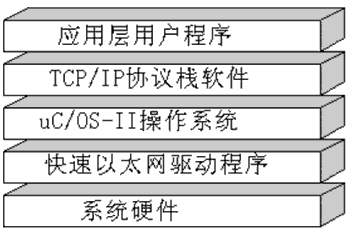

图1 系统的层次结构

       本系统的创新之处是以DSP系统和以太网控制芯片Ax88796的接口电路为系统的物理基础。快速以太网驱动程序处于硬件抽象层，为操作系统提供了访问快速以太网控制芯片 Ax88796 或改变其工作行为的系统调用。μC/OS-Ⅱ操作系统处于系统内核，为用户代码统一

管理系统软硬件资源提供用户所需的底层服务。TCP/IP 协议栈软件为 μC/OS-Ⅱ操作系统扩展了网络通信能力。用户代码处理特定的应用程序细节。

系统硬件设计

       系统硬件包括TMS320F2812 DSP与IS61LV51216存储器芯片的接口电路以及TMS320F2812与快速以太网控制芯片Ax88796的接口电路，电路硬件原理框图如图2所示。

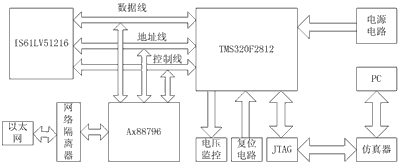

图2 硬件原理图

       TMS320F2812是TI新推出的高端C2000系列DSP，它在具备强大运算能力的同时，兼顾了控制领域的需求，特别适合控制对象复杂又需要较高实时运算能力的领域。它具有150MIPS的指令执行速度；单周期完成 32×32 位的乘法器；快速中断响应；单指令周期的读写操作；100～120MIPS的Flash访问技术；150MIPS的外部RAM访问速度。基于以上特点，本系统选择TMS320F2812作为系统的主控芯片。

       DSP电源电路提供1.8V/1.9V、  3.3V、VDD3VFL和VDDA3V四种电源类型，分别供DSP的内核、I/O、内部 Flash 和AD模块使用。并且由于各种电源类型存在严格的上/下电时序，电源部分还需提供时序控制功能。电源监控电路在系统电源电压出现波动时www.cechina.cn，给DSP系统提供复位信号控制工程网版权所有，使系统程序重新初始化并运行控制工程网版权所有，避免出现不可预知的错误。

       面对表面贴技术造成的测试上的不便，JTAG接口提供了简单灵活的调试手段，用户可以通过 JTAG接口，将在 PC交叉编译生成的结果下载到DSP中，或者通过JTAG接口即时查看DSP内部寄存器和RAM的值www.cechina.cn，对程序的行为进行调试。系统的软件代码在调试阶段存放在扩展的RAM中，脱机运行后，用于存储传输的图像数据，故扩展了512KB。以太网控制芯片Ax88796通过ISA接口与DSP相连，通过网络隔离器16ST8515后，接入以太网络中。

1 Ax88796与TMS320F2812的接口设计

       TMS320F2812通过XINTF接口访问外部设备，每次访问都分为三个阶段：前导（Lead）、有效（Active）和跟随（Trail），每个阶段的等待周期数都可由软件设定，等待的时钟周期数由该存储区间对应的XTIMING寄存器设置，而且每个存储区间的读写过程可以单独控制。

       TMS320F2812通过对采样XREADY信号输入引脚来判断外部设备是否完成数据读/写。当外部低速设备的读/写过程未执行完成时，输出信号READY为未就绪状态，此时TMS320F2812持续保持数据有效（写访问）或保持等待数据（读访问）状态，即ACTIVE状态。一旦TMS320F2812对该信号的采样结果是就绪状态，则结束本次数据读写过程。

      在TMS320F2812对Ax88796进行读操作时，设置Lead和Trail阶段为0个时钟周期，Active 阶段为5个时钟周期；在TMS320F2812对Ax88796进行写操作时，设置Lead阶段为0个时钟周期，A
