问题1   wbjiarui：主站由三菱Q02系列PLC加上QJ61BT11N主站模块，远程站由三菱FX2N的PLC加上FX2N－32CCL的模块组成的远程设备网络，硬件测试全部OK，不知数据如何交换，在主站PLC里如何读取2＃站D0的值，如何把主站里的D0的数据写入2＃站的在D1？（来自《工控网》CC-Link论坛）
　　问题2  主站模块是三菱FX2n-16CCL-M 或AJ61BT11/A1SJ61BT11时，同由FX2N－32CCL与FX PC主单元组成的设备站间如何进行数据交换等等。
　　上述问题归纳起来CONTROL ENGINEERING China版权所有，主要是对FX2N－32CCL模块的使用不够熟悉，以及对CC-Link 网络中主、从站间的数据交换关系理解不够。下面主要针对上面两个方面为大家讲解：
　　1、FX2N－32CCL与FX PC主单元间的数据交换
　　事实上CONTROL ENGINEERING China版权所有，FX2N－32CCL 可以看作是主FX PC的一个特殊模块，FX PC通过FROM指令把数据从FX2N－32CCL的缓冲存储器（BFM）读出，通过TO指令把数据写入到FX2N－32CCL的缓冲存储器（BFM）中，来实现数据交换达到整体控制。
　　2、CC-Link 网络中主、从站间数据传递

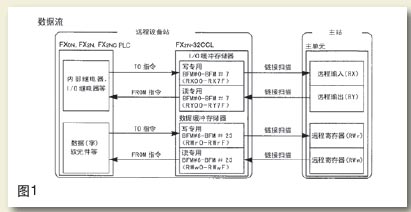

　　由FX2N－32CCL与FX PC主单元组成的远程设备站与CC-Link网络中主站间www.cechina.cn，依靠链接扫描来实现数据交换。简单地说就是把FX2N－32CCL单元BFM中的数据与主站模块相对应的BFM中数据进行交换，主站模块、从站模块再与各自对应的PLC 通过FROM/TO 指令进行数据交换CONTROL ENGINEERING China版权所有，能够自动刷新的Q系列PLC除外如图1。
　　在FX2N－32CCL中，远程点数由所选的站数（1-4）决定。

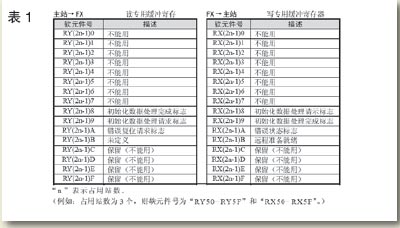

　　•每站有输入RX与输出RY各32点。但最终站的高16点被系统占有，系统区的分配情况如表1
　　•每站的远程寄存器：RWr 、RWw 各4点

　　FX2N－32CCL模块使用0~31 号BFM，分别分配给每一种缓冲存储器，由图1可以看出：
　　主站→ FX　　BFM #0~#7 对应 RY00~RY7F ；
　　　　　　　　BFM#8~#23 对应 RWw0~ RWwF；
　　　　　　　　BFM#24  波特率设定值；
　　　　　　　　BFM #25  通讯状态；
　　　　　　　　BFM #26  CC-Link 模块代码；
　　　　　　　　BFM#27  本站编号 ；
　　　　　　　　BFM#28  占用站数；
　　　　　　　　BFM#29   出错代码
　　　　　　　　BFM#30  FX 系列模块代码；
　　　　　　　　BFM#31  保留
　　FX→主站　　BFM #0~#7 对应 RX00~RX7F ；
　　　　　　　　BFM#8~#23 对应 RWr0~ RWrF；
　　　　　　　　BFM#24~#30 未定义；
　　　　　　　　BFM#31 保留

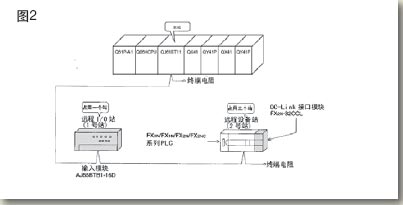

　　谈到这里，相信大家对FX2N－32CCL模块的使用应该有一定的了解，下面以问题1 中的系统构成为例加以说明：系统由主站、1个远程输入模块和一个远程设备站组成（占用3个站），如图2。

　　由于主站选用了Q系列PLC并运行在Q模式下，可以直接通过编程软件GX Dveloper设置网络参数和自动刷新参数，当接通电源或重新启动时www.cechina.cn，网络参数自动传送到主站，数据链接自动启动。

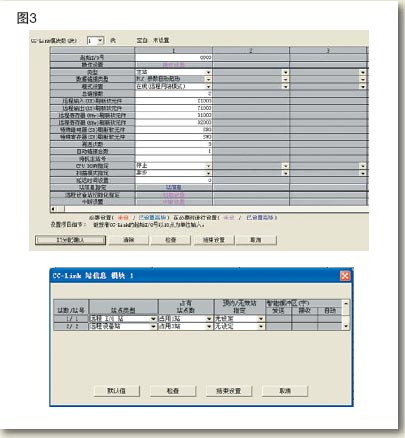

　　参数设置如图3：

　　如果主站模块为FX2n-16CCL-M 或AJ61BT11/A1SJ61BT11时，则必须用TO指令设置好参数，参数包括连接模块数、重试次数、已连接站信息等内容，通过刷新指令并启动数据链接。链接正常启动后，主站与从站间依靠FROM/TO指令构成的通讯程序进行数据交换，并达成整个系统的协同工作。

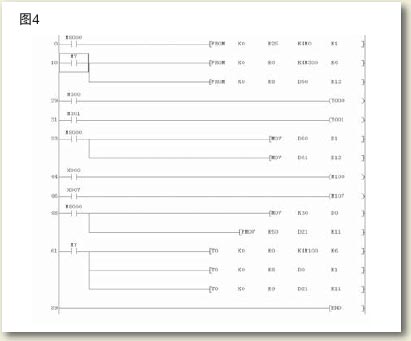

　　主站PLC 程序如图4：

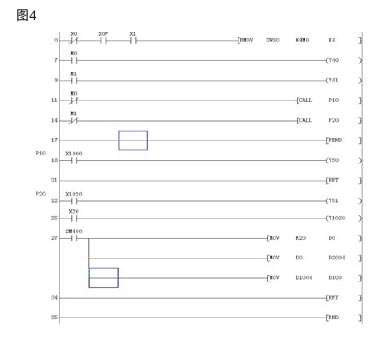

　　2号设备站（占用3个站）FX-PLC中的程序：（这里仅是一个样例程序，根据系统的实际情况自行编写）

　　上面程序实现了：
　　把主站D0的数据K20写到2#从站的D1中；主站读取2#远程站D0 的值K30，并写到D100 中。其中P10 对应1#站的通讯，P20对应2#站的通讯。
　　备注：
 　　1 这里所有的程序仅供大家参考。（均也调试通过）
 　　2 配置系统时一定要正确设置每个站的站号、占用站数、传输速度（一个系统中只允许156K/625K/2.5M/5M/10M bps中的某一种速度存在）等各种参数。
 　　3 布线时一定要规范接线，接
