摘要：工业以太网以其特有的低成本，高实效，高扩展性及高智能的魅力CONTROL ENGINEERING China版权所有，吸引着越来越多的制造业的厂商。因此通过MODBUS/TCP协议实现诸如PLC的I/O模块，以及连接其它简单域总线或 I/O模块的网关服务有重要的意义。本文基于VB讨论PLC与监控计算机的通信问题。

　　关键词：VB  MODBUS/TCP协议  可编程控制器  以太网

　　1、 引言

　　在网络的各个层上，随着自动化和控制工程师需要与网络打交道的机会越来越多，联网的愿望和需要也正在逐渐高涨。而且，在监控和数据采集应用中，大多数工程师已将以太网协议应用于数据采集与监视控制系统（SCADA）和工厂的诊断、测试及维护。如何简便地实现与PLC的交互已经成为众多厂商新的竞争战场。由此产生了人机界面及各种组态软件产品，这些产品的出现简化了对PLC的控制、操作CONTROL ENGINEERING China版权所有，使PLC的应用更加方便。但也有其共同的缺点，价格普遍偏高和可二次开发性较差。VB作为"原始"的编程语言，兼具了上述两方面的优势。本文结合一个简单的案例来粗略讨论如何通过VB实现PC机与PLC的以太网通信问题。

　　2、以太网

　　2.1以太网的标准

　　以太网是一种局域网。早期标准为IEEE 802.3，数据链路层使用CSMA/CD，10Mb/s速度物理层有：

　　(1)10 Base 5粗同轴电缆，RG-8，一段最长为500m。

　　(2)10 Base 2细同轴电缆，RG-58，一段最长为185m。

　　(3)10 Base T双绞线，UTP或STP，一段最长为100m。

　　2.2工业以太网与商用以太网的区别

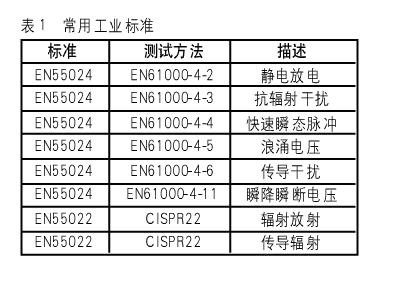

　　什么是工业以太网？技术上，它与IEEE802.3兼容，故从逻辑上可把商用网和工业网看成是一个以太网控制工程网版权所有，而用户可根据现场情况，灵活装配自己的网络部件。但从工业环境的恶劣和抗干扰的要求，设计者希望采用市场上可找到的以太网芯片和媒介，兼顾考虑下述工业现场的特殊要求：首先要考虑高温、潮湿、振动。二是对工业抗电磁干扰和抗辐射有一定要求，如满足EN50081-2、EN50082-2标准，而办公室级别的产品未经这些工业标准测试，表1列出了一些常用工业标准。为改善抗干扰性和降低辐射，工业以太网产品多使用多层线路板或双面电路板，且外壳采用金属如铸铝屏蔽干扰。三是电源要求www.cechina.cn，因集线器、交换机、收发器多为有源部件，而现场电源的品质又较差，故常采用双路直流电或交流电为其供电，另外考虑方便安装，工业以太网产品多数使用DIN导轨或面板安装。四是通信介质选择，在办公室环境下多数配线使用UTP，而在工业环境下推荐用户使用STP(带屏蔽双绞线)和光纤。

　　2.3 使用TCP/IP协议的原因及其概述

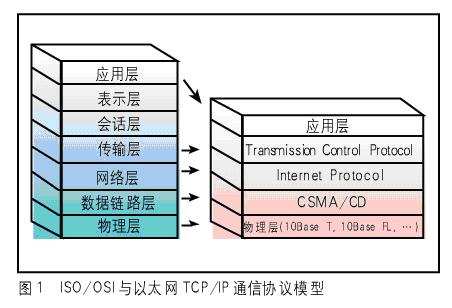

　　最主要的一个原因在于它能使用在多种物理网络技术上，包括局域网和广域网技术。TCP/IP协议的成功CONTROL ENGINEERING China版权所有，很大程度上取决于它能适应几乎所有底层通信技术。20世纪80年代初，先在X.25上运行TCP/IP协议；而后又在一个拨号语音网络(如电话系统)上使用TCP/IP协议，又有TCP/IP在令牌环网上运行成功；最后又实现了TCP/IP远程分组无线网点与其他Internet网点间TCP/IP通信。所以TCP/IP协议极其灵活，具备连接不同网络的能力。另外，使用TCP/IP也简化了OSI模型，因为它省略了表示层和会话层。如果现在把以太网的物理层和数据链路层加到OSI模型，就构成了基于以太网的TCP/IP网，如图1所示。用以太网实现TCP/IP也是经济的一种方式。

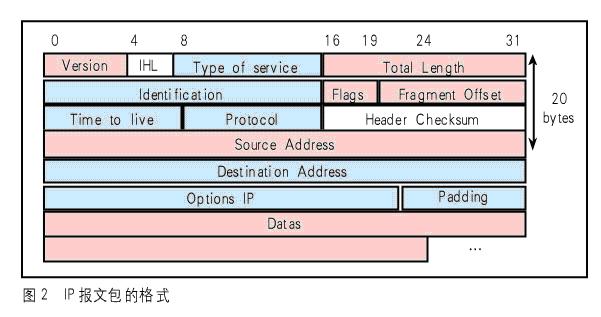

　　IP是Internet最基本的协议。IP是面向报文的协议，它独立处理每个报文包，每个报文包必须含有完整的寻址信息。IP报文包的格式如图2所示。

　　IP地址的类型共有4种(如图3所示)：A类用于处理超大型网络，最多16387064个主机(1～126)；B类网络最多可有64516个主机(网络地址的第一段为128～191)；C类用于小型网络，最多可有254个主机(网络地址的第一段为192～223)；D类用于多点播送，用于多目的信息的传输。全零("0.0.0.0")地址对应于当前主机，全1地址("255.255.255.255")是当前子网的广播地址。

　　TCP是基于传输层的协议，协议文件可从RFC793得到，使用广泛，面向连接的可靠协议。它能把报文分解为数段，在目的站再重新装配这些段，支持重新发送未被收到的段，提供两台设备间的全双工连接，允许它们高效地交换大量数据。TCP使用滑动窗口协议来高效使用网络。由于TCP很少干预底层投递系统的工作，它适应各种投递系统，且提供流量控制，能使各种不同速率的系统进行通信。报文段是TCP所使用的基本传输单元，用于传输数据或控制信息。

　　3、MODBUS数据帧
