1 引言
新世纪伊始,家用变频空调器走向百姓的家庭,为了正确使用、维护和维修空调器,了解和掌握变频空调器的原理、主要部件的结构特点和维修技术,成为当务之急,变频空调器比定速空调器控制电路复杂,它增设了许多保护电路、这些电路采用了不同的传感技术,如变频模块、霍尔元件、光耦合器、看门狗电路、开关电源电路等。依据理论探讨和实际维修实践,本文详细地分析了空调器的控制电路原理和维修技术,对于推广和普及变频技术控制工程网版权所有,更好地满足人民日益增长的物质文化生活的需要,有着重要的意义。
2 空调器控制电路原理分析
变频空调器是当今房间空调器发展的方向,它通过变频控制器调节压缩机的转速(频率),实现了制冷(热)量与房间热(冷)负荷的自动匹配,具有调温速度快,低温制热效率好,温度控制精度高,适用温度、电压范围宽等优点。特别是随着变频技术的发展,空调变频从交流变频转到直流无刷电机、永磁同步电机变频,因此变频空调器无论是从使用电力电子器件,还

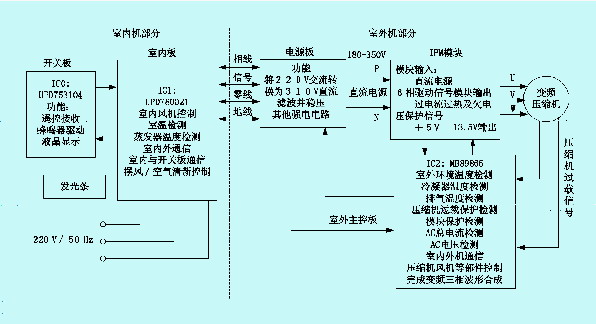

变频空调的室内机与室外机可以相互通信,并分别被两个单片机控制。整个系统的控制结构图以及各个环节的作用如图1所示。整个控制系统由智能功率模块IPM、电源板、室内板、开关板、室外主控板和变频压缩机等几大部分组成。整个系统的被控对象是变频压缩机,与定速空调器相比,变频空调器采用的供电电源频率可调,因而具有高效节能、温度波动小、舒适度高、运行电压范围宽、传感器控制精确、超低温运行时适应性强、良好的独立除湿功能等优良性能,变频压缩机采用交流异步电动机、永磁同步电机(PMSM)或开关磁阻电机;智能功率模块IPM采用六封装或七封装的GTO、IGBT等电力电子器件,并将过流、过热、欠压保护、GTO或IGBT的驱动等电路集成于一体;电源板是将市电通过桥式整流、滤波、稳压以后得到直流电流供给IPM模块,逆变输出频率可变的三相交流电供给变频压缩机;室内板和室外主控板是整个系统的灵魂和核心,分别采用了两块单片机,随着科学技术的发展,现在的控制器件则普遍采用了数字信号处理器(DSP)来处理各种输入的指令信号(如房间的设定温度)和反馈信号(如房间的实际温度),使控制更加准确和可靠,因此,这种变频空调,有人称为“数字变频空调”。室外主控板完成变频三相电源的控制算法,得到六路PWM波形驱动IPM中电力电子器件的通断,同时进行室外环境温度检测、冷凝器温度检测、排气温度检测、交流电压、交流电流检测完成相应的保护、处理、通信功能;室内板进行室内风机、室温检测、蒸发器温度检测、室内外通信、摆风/空气清新控制控制工程网版权所有,完成遥控接收、液晶显示蜂鸣器驱动,从而实现人机对话。
3 故障维修技术
在变频空调使用的过程中难免出现故障,当出现问题时,要及时维修,以下是几种常见的维修技巧。
3.1 故障现象与判断
(1) 插上电源插头,室内机电源指示灯亮,如无电源指示,说明您家的电源有故障或指示等损坏。
(2)有电源指示,用遥控器按操作键,信号发射不出去。首先,检查遥控器内的电池是否有电,然后检查电池的正负极片触点有无氧化腐蚀,若上述正常控制工程网版权所有,检查遥控器内部电路板是否损坏,可将遥控器靠近一台调幅收音机,按遥控器键进行干扰试验CONTROL ENGINEERING China版权所有,听收音机是否发出有“嘟嘟”声控制工程网版权所有,有声说明遥控器无故障。
(3)当遥控器确定无故障时,信号还是发射不出去时,可用室内机强制运行开关验证,强制运行时,室内贯流风机和室外压缩机若运转正常,制冷效果良好,则证明空调器室内机红外接收部位有故障。
(4)当你使用的遥控器装上新电池使用不到一个月就不显示时,可将遥控器的后盖打开,用95%的酒精清洗一下电路板和按键触点面导电胶片,干燥后,即可排除漏电故障,遥控器液晶显示缺字也可采用这种方法。
(5)变频空调器中的温度传感器起着非常重要的作用,室内机有空气温度传感器和蒸发器温度传感器;室外机有空气温度传感器,高压管路传感器和低压管路传感器,有的传感器在长期使用后发生阻值变化,使控制特性改变,(如室内机空气温度传感器阻值变大后,会引起变频器输出频率偏低),为了保证控制精度,及其相同的工作特性,确定传感器故障后,应换用原型号的产品。
(6)在空调器出现故障时,如果鉴别整个控制系统是否有故障,可将室内机控
