摘要：工业以太网以其特有的低成本www.cechina.cn，高实效，高扩展性及高智能的魅力，吸引着越来越多的制造业的厂商。因此通过MODBUS/TCP协议实现诸如PLC的I/O模块，以及连接其它简单域总线或 I/O模块的网关服务有重要的意义。本文基于VB讨论PLC与监控计算机的通信问题。
　　关键词：VB MODBUS/TCP协议 可编程控制器 以太网

　　1、 引言

　　在网络的各个层上，随着自动化和控制工程师需要与网络打交道的机会越来越多CONTROL ENGINEERING China版权所有，联网的愿望和需要也正在逐渐高涨。而且，在监控和数据采集应用中，大多数工程师已将以太网协议应用于数据采集与监视控制系统（SCADA）和工厂的诊断、测试及维护。如何简便地实现与PLC的交互已经成为众多厂商新的竞争战场。由此产生了人机界面及各种组态软件产品，这些产品的出现简化了对PLC的控制、操作，使PLC的应用更加方便。但也有其共同的缺点，价格普遍偏高和可二次开发性较差。VB作为“原始”的编程语言，兼具了上述两方面的优势。本文结合一个简单的案例来粗略讨论如何通过VB实现PC机与PLC的以太网通信问题。

　　2、以太网通信的基本概念

　　2.1以太网的标准

　　以太网是一种局域网。早期标准为IEEE 802.3，数据链路层使用CSMA/CD，10Mb/s速度物理层有：

　　(1)10 Base 5粗同轴电缆，RG-8，一段最长为500m。
　　(2)10 Base 2细同轴电缆，RG-58，一段最长为185m。
　　(3)10 Base T双绞线，UTP或STP，一段最长为100m。

　　2.2工业以太网与商用以太网的区别

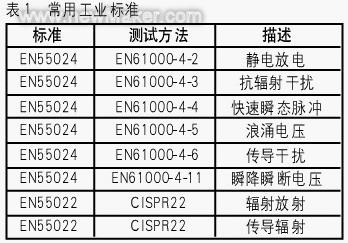

　　什么是工业以太网？技术上，它与IEEE802.3兼容，故从逻辑上可把商用网和工业网看成是一个以太网，而用户可根据现场情况，灵活装配自己的网络部件。但从工业环境的恶劣和抗干扰的要求，设计者希望采用市场上可找到的以太网芯片和媒介，兼顾考虑下述工业现场的特殊要求：首先要考虑高温、潮湿、振动。二是对工业抗电磁干扰和抗辐射有一定要求，如满足EN50081-2、EN50082-2标准，而办公室级别的产品未经这些工业标准测试，表1列出了一些常用工业标准。为改善抗干扰性和降低辐射，工业以太网产品多使用多层线路板或双面电路板，且外壳采用金属如铸铝屏蔽干扰。三是电源要求，因集线器、交换机、收发器多为有源部件，而现场电源的品质又较差，故常采用双路直流电或交流电为其供电，另外考虑方便安装控制工程网版权所有，工业以太网产品多数使用DIN导轨或面板安装。四是通信介质选择，在办公室环境下多数配线使用UTP，而在工业环境下推荐用户使用STP(带屏蔽双绞线)和光纤。

　　2.3 使用TCP/IP协议的原因及其概述

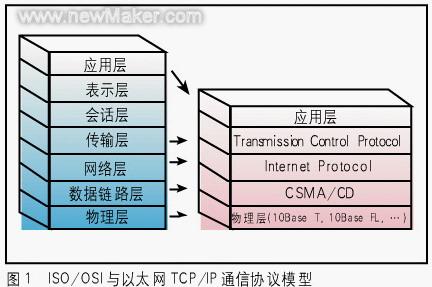

　　最主要的一个原因在于它能使用在多种物理网络技术上，包括局域网和广域网技术。TCP/IP协议的成功控制工程网版权所有，很大程度上取决于它能适应几乎所有底层通信技术。20世纪80年代初，先在X.25上运行TCP/IP协议；而后又在一个拨号语音网络(如电话系统)上使用TCP/IP协议，又有TCP/IP在令牌环网上运行成功；最后又实现了TCP/IP远程分组无线网点与其他Internet网点间TCP/IP通信。所以TCP/IP协议极其灵活，具备连接不同网络的能力。另外，使用TCP/IP也简化了OSI模型，因为它省略了表示层和会话层。如果现在把以太网的物理层和数据链路层加到OSI模型，就构成了基于以太网的TCP/IP网，如图1所示。用以太网实现TCP/IP也是经济的一种方式。

　　IP是Internet最基本的协议。IP是面向报文的协议，它独立处理每个报文包www.cechina.cn，每个报文包必须含有完整的寻址信息。IP报文包的格式如图2所示。

　　图2 IP报文包的格式

　　IP地址的类型共有4种(如图3所示)：A类用于处理超大型网络，最多16387064个主机(1～126)；B类网络最多可有64516个主机(网络地址的第一段为128～191)；C类用于小型网络，最多可有254个主机(网络地址的第一段为192～223)；D类用于多点播送，用于多目的信息的传输。全零(“0.0.0.0”)地址对应于当前主机，全1地址(“255.255.255.255”)是当前子网的广播地址。

　　TCP是基于传输层的协议，协议文件可从RFC793得到，使用广泛，面向连接的可靠协议。它能把报文分解为数段，在目的站再重新装配这些段，支持重新发送未被收到的段，提供两台设备间的全双工连接，允许它们高效地交换大量数据。TCP使用滑动窗口协议来高效使用网络。由于TCP很少干预底层投递系统的工作，它适应各种投递系统，且提供流量控制，能使各种不同速率的系统进行通信。报文段是TCP所使用的基本传输单元，用于传输数据或控制信息。

　　3、MODBUS数据帧格
