一、背景
发酵生产过程控制是酿造业技术进步的有效措施,它可以在不增加原材料及动力消耗的前提下,增加产品产量、提高产品质量,同时还可以减轻劳动强度、改善工作条件、提高发酵工艺水平及生产管理水平。因此,工业发酵控制控制具有很大的应用价值,通常CONTROL ENGINEERING China版权所有,酿造业的发酵是在密闭的容器(罐)中进行的,每个罐的IO点相对集中但数量不多,而一个酿造厂通常有许多罐控制工程网版权所有,这些罐一般分布又比较广,这种情形,用DCS虽然能够完成,但由于DCS的控制规模适应较大和较为集中的情形,所以用DCS存在着较大的系统资源浪费,用户在DCS上的投资往往要很长时间(有时是遥遥无期)才能回收。而这种情形正是TECHWAYSON公司的ATCS系统最有用武之地的地方。下面,以某啤酒厂为例,介绍由ATCS完成的啤酒厂发酵控制系统。
二、工艺概况
某地区啤酒厂一改三工程,年产啤酒三万吨,其中发酵工段新增十六个110立方米发酵罐,三个51立方米清酒罐。工艺采用先进的露天锥形发酵罐一罐法发酵,同时引进德维森公司(TECHWAYSON)的ATCS系统对发酵过程中温度、压力、液位、周期等工艺参数进行全方位检测控制。
为了使罐
按啤酒发酵工艺要求,整个发酵过程的温度控制在不同发酵时期是不同的,一般为7~8段折线。其中从12℃保温向50C下降的转折点取决于酒液残糖量而不取决于发酵时间。但目前国内尚无适合啤酒发酵生产的在线分析仪一-糖度计,此系统具有时间坐标可移动的功能,与取样分析相结合,实现糖度控制的要求。
为了保证贮酒在不同阶段的温度设定值,我们设有温度的上下限报警,为了保证罐内压力在不同阶段的压力,设有压力的上下限报警。每个罐设有液位指示,可以作为装酒和成品计量用,还可以了解整个发酵过程的液位变化。整个系统还设有仪表断线报警、电源掉电报警,系统异常报警使与子自动切换。
三、系统的硬件
全套硬件设施采用德维森(TECHWAYSON)公司的ATCS控制装置,主机采用的TECHWAYSON的IOS、20的CRT显示器,测量的参数中模拟量输入点有53个温度参量,19个液位参量,16个气压参量,模拟量输出点16个,DO点20个www.cechina.cn,DI点2个.

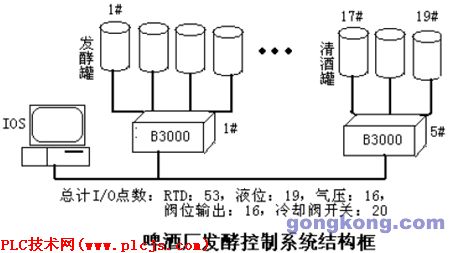

根据现场罐的分布,每个B3000控制4个罐,由4台B3000控制16个发酵罐www.cechina.cn,三个清酒罐由另一台B3000控制计算机,温度测量是通过所测点的铀电阻通过ARTD模块连接到B3000前端智能单元,液位、气压参量都是通过差压变送器变成4~20MA信号,经过配电器调理进入AIMA模块,16个罐的冷媒调节阀输出量通过B3000的AOMA模块输出:控制算法均在B3000内部就地完成。所有开关时输入输出都是通过IDC5模块来实现,5个B3000通过485网与内置式的ISA控制器相连。由IOS内运行的FactoryFloor对整个系统进行控制组态和监视CONTROL ENGINEERING China版权所有,以及报警、报表打印等功能。硬件的特点是:
1.功能电路高度模块化、标准化、维修简单,功能扩展易行。
2.可靠性高,结构紧凑实用。
3.散热性能好,抗干扰性强。
4.安全性好,系统异常手/自动切换。
四、系统软件
系统软件采用ATCS的系统软件FACTORY FLOOR控制软件,控制软件采用模块化结构,各模块相互独立,又可以共用,可流程图组态。我们在此基础上采取了二次开发,引入中文,根据具体要求,开发了接口、用户界面。
系统软件采用模块化的结构,分为操作软件和控制软件两部分构成。
1. 操作软件(OFTODISPLAY)
为了使用方便,满足现场操作工使用的需要,采用汉字菜单知道画面,设置功能键,可以很容易调用各种显示画面,以便监视观察整个发过程的控制,并且可以修改控制参数,记录检测点的趋势曲线,并且设置操作密码,保证系统的安全性。
2.控制软件(OYTOCONTROL)
主要功能摸有输入输出模块、标度转换模块、PID模块、时序控制模块、越限报警处理模块和打印控制模块。
3.系统软件的功能
1)显示罐布置图、详细图、生产简介、工艺图。
2)实时在线显示各参数图。
3)检测各点的趋势显示。
4)可由键盘输出给定值或修改参数。
5)定时或即时打印参数报表。
6)随机屏幕拷贝打印各种工艺、详细图、趋势图。
7)设置操作员密码,保证系统的安全性。
8)于动--控制室远操--自动的双向无扰
