摘 要：对升降横移式自动化停车的电气控制部分进行了论述及操作过程分析
　　关 键 词：停车库 电气控制 PLC应用

　　1． 前言

　　随着社会的发展，人们的生活水平有了极大的提高，现代交通工具家庭式轿车也逐渐进入千家万户，但受到土地的限制，停车场的数量有限，立体式自动化停车库引入市场，提高了土地利用率及空间利用率控制工程网版权所有，做到有限的土地可以更多的停放车辆。

　　2． 停车库简介

　　升降横移式立体车库以“安全、快捷”着称，配备完善的安全装置及其运作系统控制工程网版权所有，实现存取车的快捷，整体效果优良。

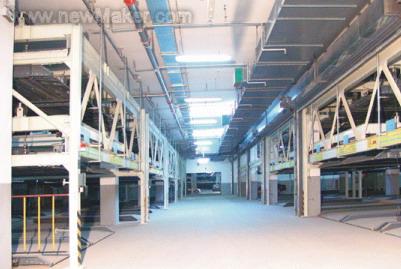

　　升降横移式立体车库的运行原理是取上层车时，将下层车板移开留出空位。该设备下层为左右横移，上层为上下升降。 该设备可根据客户的场地及需要，实现2-6层的多车位设计。由于升降横移类停车设备规模可大可小，对场地的适应性较强，以最少的投资获取最具价值的回报。因此，采用这类设备的停车库十分普遍。

　　该类车库特点：

　　● 模块化设计，车位数从几个到上百个均可采用。可以在地面及地下停车场使用，也可设计成半地下形式，使用形式灵活，造价较低；
　　● 充分利用空间，可数倍提高停车数量

；
　　● 系列化、标准化设计www.cechina.cn，结构合理，多种保护装置，安全可靠；
　　● 布局灵活，组合方便，可采用多种型式，形成大型停车场。
　　● 适应性强，地上、地下均可建造，可作2-6层，可多种单元组合，既有单列式，又有重列式。
　　● 电动钢索(或链条)式升降驱动系统，运行平衡可靠；
　　● 操作方式自由可选择：按钮式、触屏式、刷卡式；
　　● 广泛适用于办公写字楼、居民集中住宅区等处的地下室停放车辆； 可充分利用地下室的有效空间高度和柱间距宽度来布置停车位。
　　● 多层升降横移式停车设备，可以创造多层停车位，就同类型设备而言，空间利用率最高。
　　● 直接于地面空地架设，布置较为简单，工期施工短。
　　● 整体设计与楼面容为一体，美观大方。
　　● 安全系数大，系统具有以下安全保护装置：防坠落装置、紧急停止按钮、超限运行防止装置、前面光电开关、超高报警装置。

　　3 电 源 及 负 荷

　　本文介绍的立体停车库是三层三列七车位升降横移式停车库，也是多车位立体停车库的雏形，全线共有一个电控柜，外设按钮站，操作及维护简单，安全可靠性高。

　　电气控制系统主电路供电为三相四线制AC380V，控制回路用单相220V供电，信号电路由PLC可编程控制器本身提供DC24V供电。

　　全线主要电控设备负荷如下（总负荷约22KW）：

　　2.1 车盘横移电机4X0.4KW
　　2.2 车盘升降电机5X3.7KW

　　3 机 构 工 位 简 述

　　3.1 横 移 输 送 机 构

　　横移输送包括横移输送小车（升降固定架）及车盘，车盘是承载车的装置，共有4台可以进行横移，第一层有两台，第二层有两台，这两层各有一个空车位，供车盘左右横移之用，横移输送小车及车盘左右横移的动力源是横移输送电机。左右横移终点有限位开关进行定位保护，极点有机械死挡块保护。

　　3.2 升降输送机构

　　升降输送机构包括升降固定架及车盘，车盘是承载车的装置，共有5台车盘可以进行升降，第二层有两台，第三层有三台，车盘升降的动力源是升降电机。升降到位有限位开关进行定位保护。

　　4．PLC应用

　　PLC（Programmable Logical Controller)即逻辑可编过程控制器，它是一种数字运算操作的电子系统，专为在工业环境下应用而设计，它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数和算术操作等面向用户的指令，并通过数字式或模拟式输入输出控制各种类型的机械或生产过程。

　　PLC在现代控制系统中已普遍为电气设计人员所采用，PLC不仅给设计人员带来了控制上的可塑性，同样给机修人员的维修带来了极大方便。

　　本停车库即采用了台达DVP60ES00R2继电器输出型的可编程控制器。扩展机DVP08XM11N+DVP08XN11R，输入输出总点数为76个，其中IN点为44个，OUT点为32个，电源为AC220V输入，交流有接点输出。

　　该停车库的运行是通过相应限位开关的动作来自动循环的，各限位开关之间的安全联锁已通过程序的编制做到充分考虑。按程序编制取车操作过程如下：

　　首先规定从左至右第一层依次为101、102、103车位，第二层依次为201、202、203车位，第三层依次为301、302、303车位控制工程网版权所有，面向车库第一层左边为101车盘控制工程网版权所有，第一层右边为102车盘，第二层左边为201车盘，第二层右边为202车盘，第三层由左至右分别为301、302、303车盘，车位与车盘要区别开来。

　　4.1 开
