随着印刷技术的进步控制工程网版权所有，印刷速度越来越快，对印刷品质量的要求也越来越高，采用以往的手段已无法满足现代印刷的要求。当在高速印刷机上进行大量印刷时，人眼的能力是非常有限的CONTROL ENGINEERING China版权所有，并且当印刷缺陷不能完全被检查出时，不仅会产生废品、造成损失，同时会失去用户的信赖。

       日本东机美（TOKIMEC）公司提供给印刷包装行业用户的PRINT-CAP VER4系列产品，是运用高解像度CCD照相机，结合最新的图象处理技术及软件处理技术而研制开发的新型印刷缺陷检查装置，可以实现高速度、高精度的全面检查。

        利用最新型的CCD照相机和画像处理技术，采用画素比较方式（先读取基准画面，然后再通过检查画面与基准画面进行RGB方式比较）。无需依靠操作者的经验即可完成高速且高精度的印刷物检查。

       采用中文WIND

OWS2000为基础的环境软件而构成的最新型印刷物检查装置。在设计上适用于在线，离线等各种操作条件。可安装在印刷机上也可安装在涂布机、分切机、复卷机、流延机等设备上。由于照相机的台数可以任意选择CONTROL ENGINEERING China版权所有，因而能满足用户的各种检查精度要求。本装置不仅可以对印刷物进行检查，也可以无图案的薄膜，胶片纸张等进行检查。能检出异物（黑点，毛发，虫）、油污、印刷缺点（刀丝，套色不准）、材料缺点（气泡、孔洞、鱼眼、晶粒）等的缺点。

组成：

        1、3线式CCD照相机（可根据用户对检查精度的要求选择照相机台数及照相机的分辨率）。线型CCD装置的灵敏度和清晰度较好能检出可视的缺点，并可扫描整个区域的图象（即100%扫描时间，整个印刷重复长度）。因此最适合100%质量保证系统。而与阵列CCD不同之处在于CONTROL ENGINEERING China版权所有，阵列CCD覆盖印刷图象的两维空间比线型CCD有更高的光学精度及极好的放大能力，可检出被人的肉眼都很难发现的缺点，但检查时无法覆盖整个承印材料宽度，只能对印刷物的局部区域进行检查。东机美公司现有自己独自设计开发的3种规格的高速照相机 （4096画素/40HZ，2048画素/40HZ，2048画素/20HZ）及专用镜头。

        2、编码器：用于监测印刷物的移动速度和距离。

        3、照明：利用反射照明及透射照明以摄取鲜明的画面。其中反射照明用于铝制素材和纸的检查。反射和透过照明用于透明薄摸的检查。

        4、硬件处理：运用专用的硬件进行瞬间的缺陷判断处理，画像数据处理。

        5、软件处理：利用专用软件任何人均可进行简单地检查设定。同时可进行缺陷画面的显示。检查结果的记录与管理输出打印，通过网络进行数据的交换等操作。

        6、贴标器（选购件）：当发现缺点时，贴标器将在缺陷处贴标签。

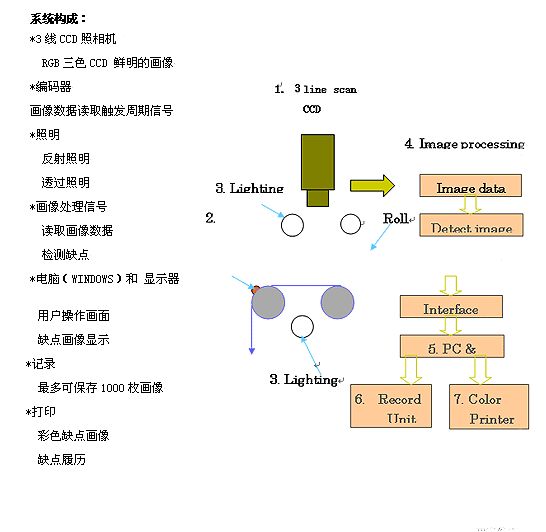

系统构成：

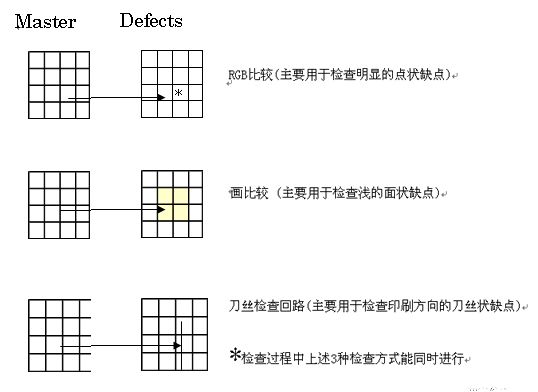

最新的检查逻辑

特长：
        1、操作简单：使用人们日常熟悉的中文WINDOWS画面CONTROL ENGINEERING China版权所有，可用鼠标、触摸屏等进行简单的操作。

        2、显示清晰：用17寸彩显作为标准设置，缺陷图象与标准图象并排显示，缺陷位置一目了然，并且在定点监视画面上可以显示局部放大图象，非常便于对重要的印刷部位进行随时监视，可以代替静止画像机。

       3、高精度：可以捕捉到高速移动的印刷物上人眼难以分辨的微小颜色变化等。

       4、大容量的外部存储记忆装置：可使用最新的DVD-RAM驱动器（最高5.2GB），对带有缺陷图象的检查结果进行保存。

       5、连网对应：可以与现有的内LAN进行连接，可顺利地与主站或其它终端进行数据交换。也可在主机上实时监控印刷情况，便于远程控制。
