用于设备集成的语言

作者:Hans Georg Kumpfmüller2007.06.11阅读 2762

  当其他现场设备技术领域合作建议尚待商榷之际,为何四大主要用户组织却已在积极推动使用EDDL进行设备集成?
  电子设备描述语言(Electronic Device Description Language,EDDL)实现了将所有设备,小至一个简单的传感器大如一个复杂的驱动,统一地集成于一个控制系统之中。不仅如此,设备描述还为现场设备调试维修、功能诊断提供了相关信息,其作用就好似一个电子数据表。新增设备、系统维护、功能诊断等信息能够随时随地、轻松自如地汇总到EDD之中。
  设备集成方法多种多样,然而四大行业巨头对EDDL情有独钟。四年前,Fieldbus Foundation携手HART Communication Foundation和Profibus International共同成立了EDDL Cooperation Team(ECT)。两年前,OPC将EDDL作为描述技术使用于其开发的新型开放界面OPC UA,结果大获成功,随即便加盟ECT。最近,EDDL代表又与另一工业现场设备技术(FDT Group)支持者协商,探讨合作的可能性。

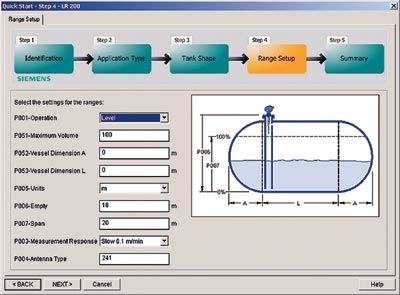

用于设备集成的语言如图

  ECT的目标是在继续吸收新鲜血

液的同时控制工程网版权所有,进一步发展、完善EDDL。EDDL各项规定已提交IEC(International Electrotechnical Commission)审核并获得认可www.cechina.cn,成为一个国际标准,即IEC61804。今后EDDL所做的任何改进都将提交IEC进行认证审核。
  基于标准IEC61804-3,供应商能够快速而便捷地修正各个设备的EDD。通过编译器对目标系统(例如过程控制系统或参数工具)的EDD进行编译,系统就得到了完整的设备描述。这些系统包括为运行和参数化设计的图形用户界面(GUI)、通信描述、系统内部重要诊断以及设备的状态数据。EDDL标准是公开的,因此用户无需为使用授权支付额外费用。
  EDDL一个重要的特点就是它是独立于任何专用的操作系统外。这一点对OPC UA至关重要,因为OPC UA的发展方向是成为一个综合的开放的使用标准。而更重要的是,EDDL作为一种描述技术,不但能够应用于fieldbus协议,同时也适用于Profibus控制工程网版权所有,HART以及Foundation Fieldbus设备。

  只需一次升级
  使用软件驱动对设备进行系统集成时,通常要对每个控制系统单独地进行驱动,尤其是当系统的版本需要调整之际,这更是必不可少的步骤。无论对设备和系统供应商,还是用户来说,这都是一项费时费力的工程。而使用EDDL,所有这些问题便可迎刃而解。控制或操作系统需要做改动时,EDDL用户只需升级编译器软件,整个过程中用户仅需升级一次便可一步到位。因此,一个集成了约2000万个设备的系统,只要采用了EDD描述www.cechina.cn,就可以实现不间断运行。
  由于IEC 61804-03标准定义了EDDL的语言资源,采用IEC 61804-03标准一定程度上限制了EDDL的功能。实际上,EDDL可适用于各种设备,无论繁简,同时它还可以描述带有2000个以上参数的电机设备。不仅如此,采用EDD集成的设备还具有开放性的高级开发功能,例如资产管理。

  OPC UA的完善
  完善EDDL计划的第一阶段就是建立IEC61804-3, 现在已经完成。这一阶段,ECT致力于提高运行时间内设备功能的可视化程度,包括诊断与维护。如今,无论现场总线还是控制系统中,在所有操作终端上,所有设备都具有统一的外观。而且操作功能图形标识也已经形成了标准化。用户主系统的外观和风格仍然被保留下来,而显示内容则可由EDD设备生产商指定。这样做不但可以减少输入误差而且简化了培训流程控制工程网版权所有,用户由此获益良多。
  第二阶段要将EDDL整合到OPC UA,使EDDL的使用更加方便、更具通用性。四大合作组织期望通过这一措施能够大大提高EDDL在控制系统和公司管理层面上的互用性。未来,人们不再用软件而是EDDL描述OPC服务器与客户应用之间的数据传递,同时也维持了各个操作系统的独立性。在第二阶段的实施过程中,用户组织希望EDDL能更好地支持自动化系统,并预置一些关键设备的数据。这对系统启动时的影响将会是显著的,同样也对诸如多变量传感器这类标准组件设备的改进有一定的作用。

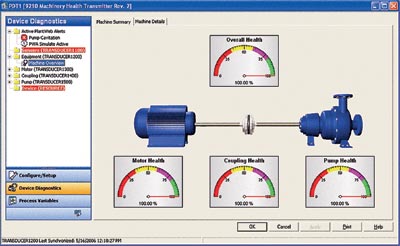

用于设备集成的语言如图

  凝聚竞争力
  通过数十年的发展,EDDL的实用性已经得到证实。尽管操作系统和控制系统领域新的创意层出不穷,EDDL却丝毫未受影响,始终很好地保持着自己的时事性和重要性。事实上,随着ECT不断探索,新的发展可能和附加功能开发使EDDL越来越受到人们的重视。EDDL成为了连接创意的桥梁。
  几个月前,ECT领导者邀请FDT Group加入他们的团队。FDT Group自称是一个开放独立的非盈利性合作组织,致力于建立现场设备工具技术领域的国际标准。先
