现有的霓虹灯以及彩灯控制器多使用专用集成电路，其中固化多种闪烁方式，一般只提供4～16路输出。由于在大型霓虹灯中使用的控制器路数相当多CONTROL ENGINEERING China版权所有，一般只能定做，代价高而且灵活性较差。本设计由于采用了力源公司的新一代BASIC单片机PS1016及高性价比的8位LED控制驱动器PS7219，从而可实现多路端口，并且能够对任一端口进行控制CONTROL ENGINEERING China版权所有，可广泛用于大型霓虹灯、塑料霓虹灯以及彩灯的可编程控制，既可在产品上直接编程，又可在计算机上调试好直接传输。具有设计简单、使用方便等特点。

　　1主要器件介绍
　　1.1 PS1016单片机

　　PS1016单片机引脚排列如图1所示，其特点如下：

　　1.固化在芯片内部的PICBASIC解释程序，提供32条语句；

　　2.20MHz的系统时钟，16位双向的位可独立编程为输入/输出（I/O）口，支持多种I/O操作；

　　3.PICBASIC源程序存放在外扩的24LC16BE2PROM中。E2PROM的容量为2K字节，约可存放600～800条语句。

　　1.2 8位LED控制驱动器PS7219

　　PS7219引脚排列如图2所示。PS7219是一种高

性能，低价格的多位LED显示驱动器。它在性能上完全兼容MAX7219，并增添了位闪等功能。其接口采用流行的同步串行外设接口（SPI），可与任何一种单片机方便接口，并可同时提供64路输出或驱动64只独立LED。PS7219内部具有15×8RAM功能控制寄存器，可方便寻址，对每位数字可单独控制、刷新，不需重写整个显示器。显示的亮度可数字控制，每位都具有闪烁使能控制位，引脚CON置高电平，可禁止所有显示，达到降低功耗的效果，并不影响对控制寄存器的修改。PS7219还有一个掉电模式，一个允许用户从1位数显示到8位数显示选择的扫描界限寄存器和一个强迫所有LED接通的测试模式。N个PS7219级联控制工程网版权所有，可实现N×8位LED的显示。

　　2 硬件设计

　　硬件组成框图如图3所示。

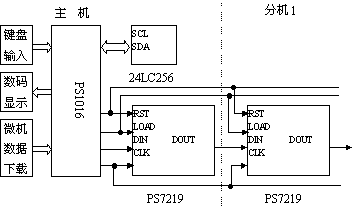

　　图3多路端口的可编程霓虹灯及彩灯控制器框图

　　键盘输入由于对按键的要求不是太高，故使用了PS1016独有的POT语句来识别所按的键；数码显示为4个8段数码管，可由带I2C接口的LED驱动器SAA1064驱动；与微机的接口使用了MAX232接口电路。
　　整个系统以单片机PS1016为核心，它控制整个系统的输入输出。其控制可分为编程和运行两个状态，在编程状态PS1016接受小键盘的输入并把数据处理后存储到1M位CMOS串行E2PROM24LC256中。运行时从24LC256中顺序取出数据并按编程设计要求发送到各个PS7219中，点亮端口，整个程序循环运行。每增加一个分机便增加64路输出。

　　3 软件设计

　　整个程序也分为编程和运行两个部分CONTROL ENGINEERING China版权所有，程序总框图如图4所示。

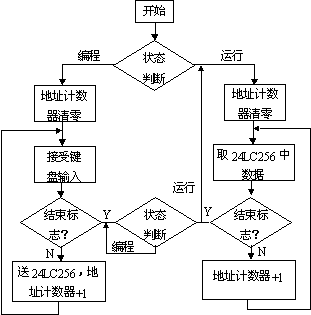

　　图4程序流程框图

　　本程序关键在于数据的输入、读取和写入。对24LC256的读写及对PS7219的写入格式程序的编写可考力源的有关手册。存储在24LC256中的数据结构和标志位可以根据需要自己决定，样可以方便将来用微机通过RS232口下传控制代码。PS1016单片机的程序在微机上编好后，通过开发器下传至单片机。

　　PS1016利用SDA和SCL两根引脚形成一个I2C总线接口，数据传送速率为60kHz，使PS1016能扩展I2C器件。

　　I2C数据传送格式如图5所示：

　　其中S为启动信号，A为应答信号，R/W为读/写位，P为停止信号。

　　S

　　器件

　　类型

　　器件

　　选择

　　R/W

　　A

　　数据1

　　A

　　数据2

　　A

　　数据3

　　…

　　A

　　P

　　图5I2C数据传送格式

　　24LC256工作于单字节读写或页读写模式，利用数据1，数据2来形成高低位地址。以下是PS1016读写24LC256程序，实现单字节数据写入和读出。
　　'###写24LC256### 'W10键盘输入的要点亮的端口号 '高位为b21低位为b20 'W1116位地址计数器高位为b23低位为b22 IICOUT$0A,$02,b23,b22www.cechina.cn,b21    '写入高位数据 W11=W11+1 IICOUT$0A,$02,b23,b22www.cechina.cn,b20    '写入低位数据 W11=W11+1 goto KEYBOARD INPUT    '到键盘输入子程序

　　…

　　'###读24LC256### W11=0    '地址计数器清零 IICIN$0A,$02,b23,b22www.cechina.cn,b21
