摘要：介绍了一种利用西门子TC35短信模块、基于GSM网络的汽车防盗报警系统。本系统采取多种不同的探测手段并利用多种不同的报警策略，在软件中对信号进行积分采样，有效地解决了传统报警器存在的各种问题。

　　关键词：89C51 GSM TC35信号采样

　　GSM(G10bal System for Mobile Communication)网络基于时分多址技术和频分多址技术的通信网络体系，属于第二代通信技术(2G)。该技术成熟，覆盖范围广。GSM短信息服务(sholt Message Service)作为GSM网络的一种基本业务，已得到越来越多的系统运营商和系统开发商的重视。

　　传统的报警系统存在很多问题，如作用距离短、报警器产生的噪声污染环境、误报现象经常发生。些问题给居民生活带来了很大的困扰，某些居民区甚至因此禁止安装汽车报警器。

　　利用GSM网络设计的汽车报警系统，附加了软件智能化设计控制CONTROL ENGINEERING China版权所有，很容易解决上述各种问题。

　　1 系统结构与原理

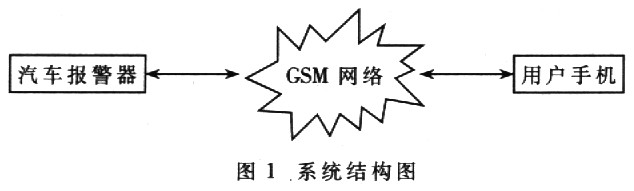

　　系统结构如图1所示。汽车报警器检测到信号以后，通过软件处理系统、GSM网络将报警信号传到用户手机。实现了报警信号的距离传输。

　　2 硬件设计

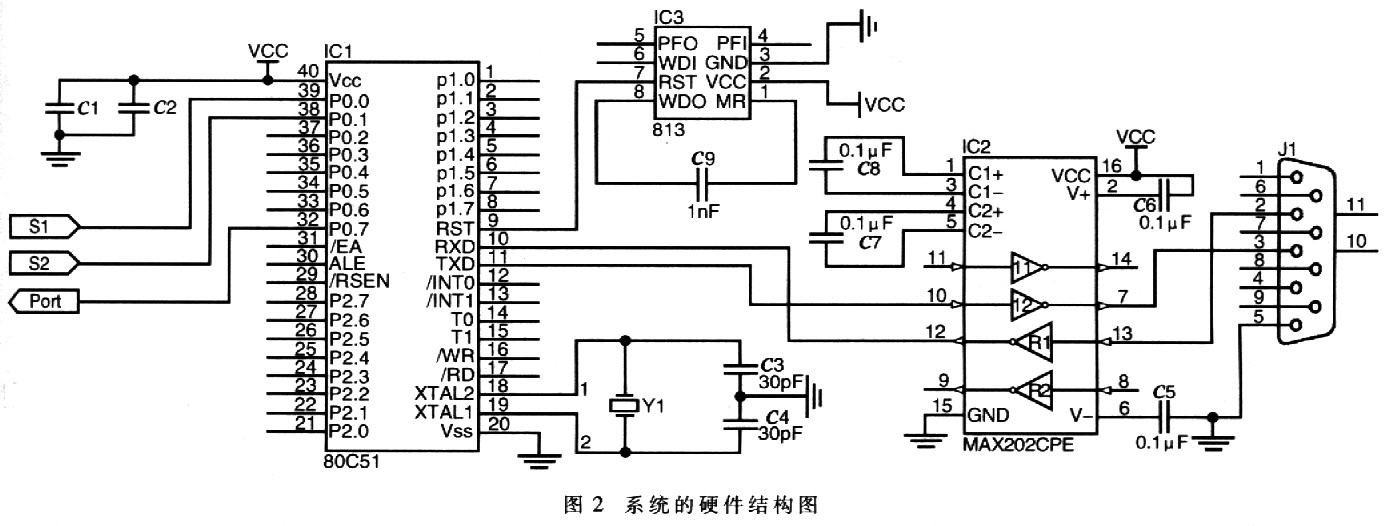

　　系统的主要硬件结构如图2所示。探测信号通过P0．0和P0．1输入控制工程网版权所有，不采用中断方式是为了防止误报警的产生。控制信号通过P0．7输出。单片机的串行接口通过电平转换芯片MAX202与TC35的串口相连。由于是异步串行通信，可采用无流控制方式，连接接口J1的2、3、5即可。

点击看原图

　　2．1 TC35模块简介
　　TC35是西门子公司开发的高性能GSM模块，在应用系统中很容易集成。其特点是：(1)频段为双频GSMg00MHz和GSMl800MHz(phase2／2+)；(2)支持数据、语音、短消息和传真；(3)电源范围宽；(4)具有RS232接口和语音接口。

　　2．2 传感器
　　传感器可利用热释电红外传感器或振动传感器。热释电红外传感器通过检测或动物发射的红外线而输出电信号，作用角度为110°。可使用BISS001型红外成品组件，作用距离通过菲聂尔透镜调节。振动传感器可采用ND-l型高灵敏振动位移传感器。它是一种集振动和位移测量于一身的全方位固态控制器件，对振动有很 高的检测灵敏度，对周围环境的声音信号抑制并具有很 强的抗干扰能力。其灵敏度通过电容可调。

　　2．3 控制电路

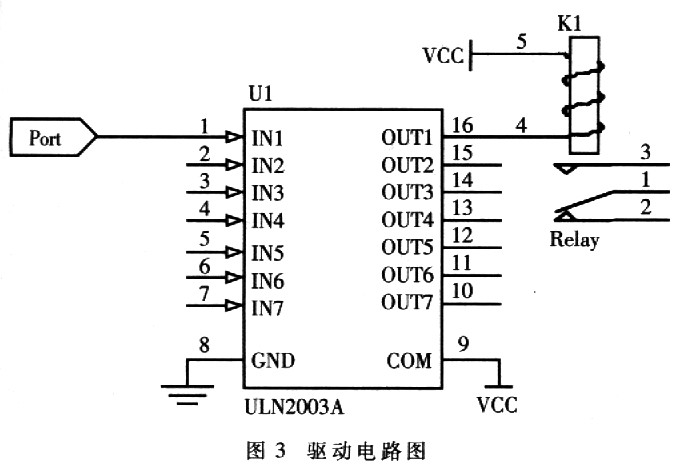

　　当用户收到报警信息后，如需采取措施，可以向TC35模块拨号。单片机收到信号后，发出ATH指令将拨号挂断，然后向P1．7口发出控制信号。控制信号通过运放放大后，继电器将点火线切断，从而保证汽车的安全。如要恢复，再向TC35拨号即可。 继电器的内阻很小，须用OC门驱动www.cechina.cn，驱动电路如图3所示。

点击看原图

　　3 软件设计
　　3．1 与SMS有关的AT指令

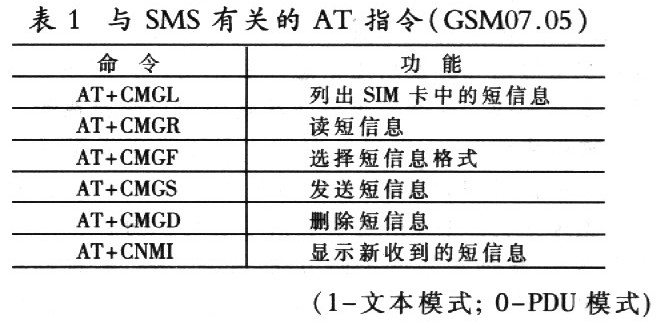

　　GSM引擎模块提供的命令接口符合GSM07．05和GSM07．07规范。GSM07．07中定义的AT Command接口，提供了一种移动平台与数据终端设备之问的通用接口；GSM07．05对短消息作了详细的规定，在短消息模块收到网络发来的短消息时，能够通过串口发送指示消息，数据终端设备可以向GSM模块发送各种命令。与SMS有关的GSM AT指令如表1所示。

点击看原图

　　本系统中用到的AT指令如下：
　　发送：AT+CMGF=0          //设置短消息发送格式
　　回答：OK
　　发送：AT+CMGS=24          //短信息长度，注意为十进制。
　　回答：>
　　发送：0001030D91683108480646F932080A67094EBA-52A88F66FF01 //PDU数据包
　　回答：+CMGS：[，]

　　3．2 PDU格式简介
　　目前，发送短消息常用Text和PDU(Prutoeol Data Unit)模式。使用Text模式收发短信代码简单，容易实现CONTROL ENGINEERING China版权所有，但最大的缺点是不能收发中文短信；而PDU模式不仅支持中文短信，也能发送英文短信。PDU模式收发短信可以使用三种编码：7-bit、8-bit和UCS2编码。7-bit编码用于发送普通的ASCII字符，8-bit编码通常用于发送数据消息，UCS2编码用于发送Unicode字符，编码类型在PDU数据包中指定。

　　下面举例说明PDU格式的组成。例如要把“有人动车!”五个字发送到13808460649www.cechina.cn，则PDU数据为：
　　0001030D91683108480646F932080A67094
