一、引言

       机器视觉主要研究用计算机来模拟人的视觉功能，从客观事物的图像中提取信息，进行处理并加以理解，最终用于实际检测、测量和控制。它是20世纪70年代在遥感图像处理和医学图像处理技术成功应用的基础上逐渐兴起的，并应用于多种领域，如农业上的自动收获机械和农产品的质量检验、分选，工业生产流水线的在线质量检测、控制，公安系统的罪犯识别，交通的监视与管理、自动收费系统等。机器视觉强调实用性，要求能够适应工业现场恶劣的环境，要有合理的性价比，要有通用的工业接口，有较高的容错能力和安全性CONTROL ENGINEERING China版权所有，有较强的通用性和可移植性。机器视觉更强调实时性，要求高速度和高精度。

       在机器视觉系统中，其关键技术有光源照明技术、光学镜头。摄像机、图像采集卡、图像处理卡和快速准确的执行机构等几个方面。本文结合烟革杂物剔除系统的实际，重点阐述该系统所涉及到的有关机器视觉关键技术的解决方案。

二、烟草杂物剔除系统概迷

    &nbs

p;  随着卷烟生产自动化程度的提高，烟叶从进人卷烟厂的生产流水线到生产出成品卷烟的整个过程，己逐渐脱离人工辅助，特别是把叶改成片叶后，不再有入工铺叶的工艺过程，因此混在烟叶中的杂物及霉烂烟叶等无法去除。它们对卷烟产品的质量影响较大。烟草杂物剔除设备就是一种使用在烟叶初加工的打叶复烤丝、叶丝和梗丝的制丝生产线上来去除杂物及霉烂烟叶的系统。

       烟草杂物剔除系统主要由6个部分组成：

1．物料单层化处理装置

       其作用是把烟叶等物料由较厚的层叠状态变成很薄的单层状态，并利用“压风”和“托风”使烟叶从皮带机输出端平稳地抛出，且沿可预知的平抛运动轨迹稳定运行，为后续的摄像检测提供条件。

2．物料照明系统

         其作用是为物料提供照明。要获得高质量的图像信号，对物料的充分照明是非常重要的必备条件之一。

3．光学系统

       其作用是把物料表面的反射光线尽可能准确无误地送到光电检测元件（如CCD感光无件）上。它包括透过式有机玻璃板、平面反光镜、摄像机镜头等。

4．物料图像采集系统

       其作用是获得物料的图像（物料表面的反射光线）信息，并通过A/D转换，将模拟图像信号变成计算机能够接受和处理的数字图像信号。它包括摄像机和图像采集卡。

5．实时图像处理系统

       其作用是对采集到的数字图像信号迸行必要的运算和处理，提取出特征参数，经智能判断决策模块，根据预设的判别准则输出判断结果，并据此生成执行机构的控制指令。它包括计算机硬件（如DSP或专用图像处理卡）和软件。

6．杂物剔除系统。

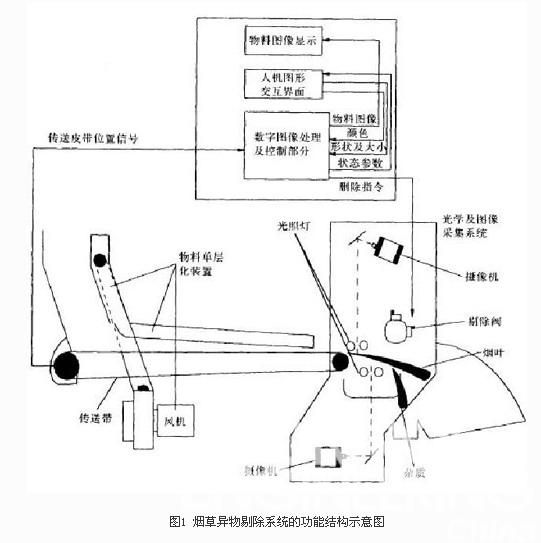

       其作用是把杂物从烟叶流中分离出去。在该系统中采用的是压缩空气喷吹方式。它包括高速气动电磁阀组和喷吹腔体。其功能方块图图l。

三、机器视觉的关键技术在烟草杂物剔除系统中的具体实现

（一）光源

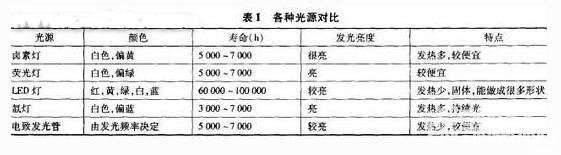

       在机器视觉应用系统中，好的光源与照明方案往往是整个系统成败的关键控制工程网版权所有，起着非常重要的作用CONTROL ENGINEERING China版权所有，并不是简单照亮物体而已。光源与照明方案的配合应尽可能地突出物体特征量。在物体需要检测的部分与那些不重要部分之间，应尽可能地产生明显的区别，增加对比度。同时，还应保证足够的整体亮度，物体位置的变化不应该影响成像的质量。在机器视觉应用系统中，一般使用透射光和反射光。对于反射光情况应充分考虑光源和光学镜头的相对位置、物体表面的纹理、物体的几何形状等要素。光源的选择必须符合所需的几何形状、照明亮度、均匀度、发光的光谱特性等，同时还要考虑光源的发光效率和使用寿命。表1列出了几种主要光源的相关特性。

       在烟草杂物剔除系统中，对烟叶和杂物的判别是基于特征信息(如颜色、纹理、形状等)进行的。因此，要求光源的显色性好，光谱范围宽，能覆盖可见光的整个范围www.cechina.cn，且发光强度高CONTROL ENGINEERING China版权所有，稳定时间长。综合考虑这些
