一、概述

　　威纶MT506T触摸屏是一种新型的人机界面，它采用TFT的LCD显示器控制工程网版权所有，具有亮度高，可视角度大的优点。MT500系列人机界面简单易用、功能强大、稳定性好CONTROL ENGINEERING China版权所有，非常适合用于工业环境，甚至可应用于日常生活之中。用户可以自由的组合文字、按钮、图形、数字等来处理或监控管理及应付随时可能变化信息。

　　LTM8230C是壁挂式LCD显示温湿度并且带报警输出控制和485总线通讯的温湿度显示控制仪表，可用于多种场合测试环境温湿度。

　　MT506T触摸屏和LTM8230C仪表通过485总线连接，可远程实时显示现场温湿度及报警状态，达到管理与控制相结合，及时发现和处理问题。

　　系统优点：

　　1） 触摸屏MT506TV和LTM8230C之间执行的MODBUS通信协议，支持距离达1.2公里，并支持多子站。

　　2） 布线简单、方便、经济

　　3） 触摸屏MT506TV的编程采用基于win98/nt平台的组态软件技术CONTROL ENGINEERING China版权所有，可根据不同客户需求，方便、快速的生成个性化的人机界面。

　　4） 标准化总线设计CONTROL ENGINEERING China版权所有，可方便的扩展多台连接

　　5）采用低功耗设计

　　二、系统构成

　　2.2 产品介绍

　　? 触摸屏MT506TV的技术参数：（见图一）

　　显示器 5.6" TFT LCD

　　处理器 32bit RISC CPU 200MHz

　　内存 4MB DRAM, 2MB flash memory

　　I/O 1 RS-232 1 RS232/485

　　配方卡 内建（配方卡 128kB）

　　输入电压 24 VDC, 0.5A maximum

　　人机尺寸 HxWxD:204x150x48mm

　　重量 Approx:0.84 kg

　　（图一）

　　LCD 显示器

　　显示器类型 TFT LCD

　　显示器尺寸 （diagonal） 5.6"

　　色彩 256色

　　分辨率 320 x 234

　　亮度（cd/m2） 500

　　背光 CCFLx2

　　对比 150:1

　　触控版

　　触控面板 4 线电阻式

　　触控精确度 1.5mm

　　表面硬度 4H

　　环境规格

　　操作温度 0° ～ 45°C （32° ～ 113°F）

　　湿度 10% ～ 90% @ 40°C

　　震动 10 to 25Hz（X,Ywww.cechina.cn,Z 各方位2G 30分钟）

　　LTM8230C 技术参数：（见图二）

　　（图二）

　　外形尺寸 100×80×25（mm）

　　显示方式 液晶显示（温湿度同时）

　　结构形式 一体式

　　温度

　　测温范围 -20℃～+60℃

　　分辨率  0.1℃

　　测量精度 ±1℃

　　湿度

　　测湿范围 小于95％RH，无凝结

　　分辨率  0.5％RH

　　测量精度 ±3％RH

　　报警方式 蜂鸣器 高温、低温、高湿、低湿报警

　　继电器 两路继电器（8种不同组合方式输出）

　　供电电压 6-18V

　　功耗 50mA

　　安装方式 壁挂

　　通讯方式 485通讯

　　三、应用实例：

　　某楼宇系统中的房间温湿度监控系统

　　功能描述：房间温湿度集中监控

　　设备清单：

　　MT506TV46 触摸屏

　　 LTM8230C LCD温湿度一体传感器

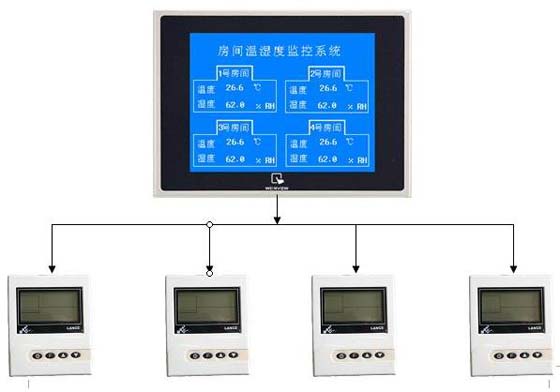

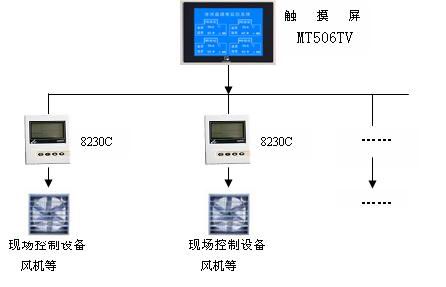

　　系统组成如下：
