射频识别(Radio Frequency Identification,RFID)技术是一种利用无线射频通信实现的非接触式自动识别技术,与目前广泛采用的条形码技术相比,RFID具有容量大、识别距离远、穿透能力强、抗污性强等特点。
RFID技术已经发展得比较成熟并获得了大规模商用,但超高频RFID技术相对滞后。本文分析了射频芯片nRF9E5的功能特性,并将其用于RFID系统中,设计了一套有源超高频(UHF)RFID系统。
射频芯片的选取
目前,发展较为成熟的RFID系统主要是125kHz和13.56MHz系统,相应的RFID专用芯片也较多控制工程网版权所有,主要有TI公司的S6700系列,NXP公司的MIFARE系列等。然而,用于UHF RFID的专用芯片却很少,TI公司和NXP公司虽然宣称已经量产符合Gen2的RFID芯片,但由于各种因素,还没能真正大量投入使用。再者,为了满足用户对远识别距离的要求,一般需使用有源UHF RFID系统,而目前有源UHF RFID专用芯片更是难觅其踪。所以,需要寻找一款适合超高频RFID且易于开发的低成本射频芯片,来设计有源
随着集成电路产业的发展www.cechina.cn,8051内核已经被集成到各种片上系统(SoC)中,这些SoC具有更多的功能、更快的速度、更小的体积和功耗,同时可以继续使用8051 MCU几十年来积累的各种应用软件资源,具有广阔的发展空间。许多国际知名公司,如TI、ATMEL、Chipcon、Nordic等都推出了各种兼容8051内核的新一代短距离无线通信芯片,Chipcon在2006年初被TI公司所收购。通过分析比较发现,Chipcon公司的CC1010和Nordic公司的nRF9E5都可用于UHF RFID系统,而nRF9E5体积更小、成本更低,且具有一些独特的功能。
nRF9E5功能分析
● 结构组成
nRF9E5内嵌8051兼容微控制器、RF收发器和4通道10位A/D转换器,其功能结构如图1所示。

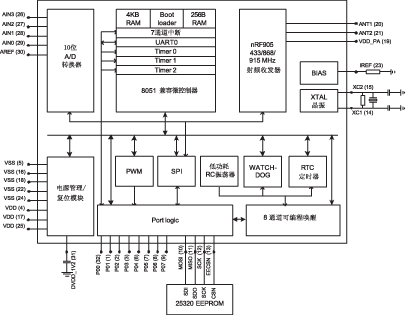

图1 nRF9E5功能结构框图
nRF9E5的片内微控制器与标准8051兼容,指令时序与标准8051稍有区别。中断控制器支持5个扩展中断源:ADC中断、SPI中断、唤醒中断和两个无线收发中断。此外,还扩展了两个数据指针,使得片外RAM存取数据更为方便。
nRF9E5内置收发器具有与单片射频收发器nRF905相同的功能,可通过片内MCU的并行口或SPI口与微控制器通信。收发器由频率合成器、功率放大器、调制器和接收单元组成。输出功率、频道和其他射频参数可通过对特殊功能寄存器RADIO编程进行控制。在发射模式(TX)下,最小工作电流仅为9mA(输出功率-10dBm),接收(RX)模式下的工作电流为12.5mA,掉电模式下的工作电流仅为2.5μA。可见CONTROL ENGINEERING China版权所有,nRF9E5的功耗很低,比较适宜应用到有源RFID系统中,以延长电池寿命。
● 载波检测
载波检测是nRF9E5的一大特色功能。在ShockBurst接收方式下,当工作信道内有射频载波出现时CONTROL ENGINEERING China版权所有,载波检测引脚(CD)被置高。也就是说,当收发器准备发送数据时,它首先进入接收模式并检测所工作的信道是否可以发送数据(信道是否空闲),这是一种简单的传输前监听协议。载波检测的标准一般比灵敏度低5dB,比如CONTROL ENGINEERING China版权所有,灵敏度为-100dBm,载波检测功能探测低至-105dBm的载波。这个特性很好地避免了同一工作频率下不同发射器数据包之间的碰撞,对于解决RFID系统中的碰撞问题很有帮助。
● ShockBurst工作模式
nRF9E5采用Nordic公司的ShockBurst技术(自动处理前缀、地址和CRC),实现低速数据输入,高速数据输出,从而降低了系统的平均功耗。在ShockBurst接收模式下,当收到一个有效地址的射频数据包时,地址匹配寄存器(AM)和数据就绪寄存器(DR)通知片内MCU把数据读出。在ShockBurst发送模式下,nRF905自动给要发送的数据加上前缀和CRC校验码。当数据发送完后,数据就绪寄存器(DR)会通知MCU数据已经处理完毕。当系统没有发送和接收任务时,将进入空闲方式。ShockBurst技术降低了MCU存储器需求,同时也缩短了软件开发时间。
有源UHF RFID系统设计
● 硬件设计
电子标签和读写器是RFID系统中最重要的硬件组成部分,将nRF9E5芯片应用于有源UHF RFID系统(工作频率为433MHz)中,设计有源电子标签电路和读写器框图。
有源RFID系统中的电子标签是自带电池的,可以主动发送信号,而不像无源标签需要读写器发出的无线电波能量激活才能工作。nRF9E5具有小体积、低功耗、优
