摘要：在分析RFID的物流仓储管理应用背景的基础上，对设计所用标签进行了简要说明，提出了一种RFID读写器设计方案，重点设计了RFID读写器硬件和软件模块。其中，硬件模块设计主要包括接收/发送模块、对外接口模块、控制模块和供电管理模块；软件模块设计主要包括主程序设计和防冲突程序设计两部分。
　　关键词：物流仓储管理RFID读写器标签

　　RFID(Radio Frequency Identification，射频识别)技术是一种利用无线射频通信实现远距离识别的非接触自动识别技术。与现代物流领域普遍使用的条码技术相比，它在读写距离、保密性、智能化、环境适应能力以及使用寿命方面都有显著的优势。

　　目前CONTROL ENGINEERING China版权所有，世界范围内针对RFID的物流应用存在两种编码体系，一种是日本UID(Ubiquitous ID)中心提出的UID编码体系，另一种是美国EPC(Electronic Production Code，电子产品代码)环球协会提出的EPC电子产品编码标准。这两种标准在所使用的无线频段、信息位数和应用领域等方面都有所不同。而我国还没有自己正式的标准，但是有关RFID在900MHz频段应

用的电磁检测工作已经基本完成，我国最为关心的是ISOl8000~6标准。本质上EPC标准和IS018000并不矛盾，对于物流应用，EPC标准则更为完善。

　　另外，对于物流应用来说，成本是企业最关心的问题。在满足需要的前提下，选择最低成本是首当其冲的。UHF(915MHz)射频工作距离大概在10m左右，已经能够满足物流应用的需求，而且成本要比微波段低得多。特别是UHF射频允许采用相对较小的方向性天线，这将使读写器的辐射波束定向到一个特定的区域，这种特点使读写器能够抵御来自于其他读写器或发射机的潜在干扰。

　　鉴于上述情况，为了促进RFID系统在我国物流仓储管理领域的大规模应用，本文提出了一种基于物流仓储管理应用的读写器设计方法。该读写器的设计参照EPC标准控制工程网版权所有，采用915MHz工作频率，以某公司的RFID标签芯片的读写为目标www.cechina.cn，电路设计简单，应用灵活，生产成本低廉。

　　1 标签功能简介

　　本设计所采用的标签为工作在860MHz～960MHz的长距离无源标签，符合IS018000-6标准，工作距离可达8.4m(具体视天线情况而定)，尤其适用于美国物流供应链管理和后勤保障系统。该标签主要有如下特点：

　　(1)通过RF前端的模拟电路将天线接收能量部分转化为电量，为内部电路供电。
　　(2)内部包含有16位CRC(循环冗余校验)编码CONTROL ENGINEERING China版权所有，具有很高的数据完整性。
　　(3)拥有快速防冲突机制，运用自身防冲突算法实现了真正的内部冲突判断以及防冲突。
　　(4)采用64位EPC编码CONTROL ENGINEERING China版权所有，且内部包含216字节用户自定义存储空间。

　　当标签进入RF区域后，标签被激活。如果RF区域信号强度达到标签工作能量的需要，则标签进入准备工作状态，等待接收读写器发送的指令。标签接收以及发送的数据都将经过CRC进行差错校验。同时，还通过曼彻斯特编码以及FM0编码对数据进行进一步的保护，以此来保证数据的安全性。读写器通过外部命令结合标签内部防冲突算法来实现多个标签数据的同时读取与写入。

　　2 RFID读写器设计

　　2．1 硬件设计

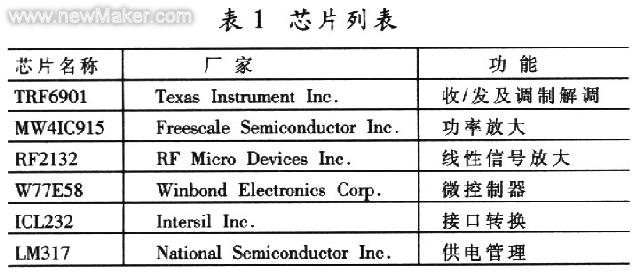

　　RFID读写器应用在仓储管理中，除完成简单的射频信号收发处理之外，还需要连接上层仓库管理系统(Warehouse Management System，WMS)，将接收到的标签信息传送到WMs中，以便于系统完成仓库的入库、盘点、出库管理等操作。同时，将物品的货位等信息通过WMS写入物品标签。所以读写器总体结构包括四个模块：接收/发送模块、控制模块、对外接口模块和供电管理模块。射频电路的发送和接收模块均由射频信号形成和信号处理两个单元组成，射频功率放大器对已形成的射频信号进行功率放大，线性放大器对所接收到的射频信号进行线性放大。所选芯片如表1所示。

点击看原图

　　在射频电路设计中，防止和抑制电磁干扰，提高电磁兼容性，是非常重要的环节。要选择介电常数公差小的基材，并对电路的射频部分和数字部分进行分块处理。射频部分应尽量使用SMT(表帖式)元件，减少过孔，并在表面加接地金属屏蔽层。各模块具体设计如下所述。

　　2．1．1 接收/发送模块

　　接收/发送模块功能框图如图1所示。收/发及调制解调芯片选用TI公司的TRF6901，功率放大芯片选用Freescale半导体器件公司的MW4IC915GMBR1芯片，线性信号放大芯片选用RF微器件公司的RF2132。TRF6901芯片内部集成了完整的射频接收和发送电路CONTROL ENGINEERING China版权所有，可以组成一个半双工射频收发电路。其工作频率可以通过编程进行微调，频率范围为860MHz~930MHz。MW4
