城市亮化的管理一般都是由各地的市容管理部门管理，亮化过程中的电量使用也是由市政部门补助，城市扩大、亮化范围的扩大给管理带来很大的难度，亮化集中管理系统则是解决系统运作的最佳方式。灯光控制技术跃上了一个崭新的平台。某市城市建设已初具规模，在国内众多中型城市中十分具有代表性CONTROL ENGINEERING China版权所有，本文将以该市的灯光控制系统为例，探讨基于以太网数据采集和控制技术的应用。
系统网络架构
某市是一个中型城市CONTROL ENGINEERING China版权所有，城市建设已初具规模，市内老城区的线缆采用最老的架空模式，新城区采用地下管道走线模式。随着城市规模的扩大，监控管理系统将相应扩大，系统需要有较大扩展余量。一方面在市内敷设光纤成本太大，不利于系统扩展，另一方面，据统计监控点多达27个，且地理位置分散，有线的方式难以实现，所以选择无线TCP/IP网络系统进行通信。
根据射频传输的须可视的特点，系统选择三个中继点为主射频信号收发点。系统的信号汇集点在环卫处二楼，把市

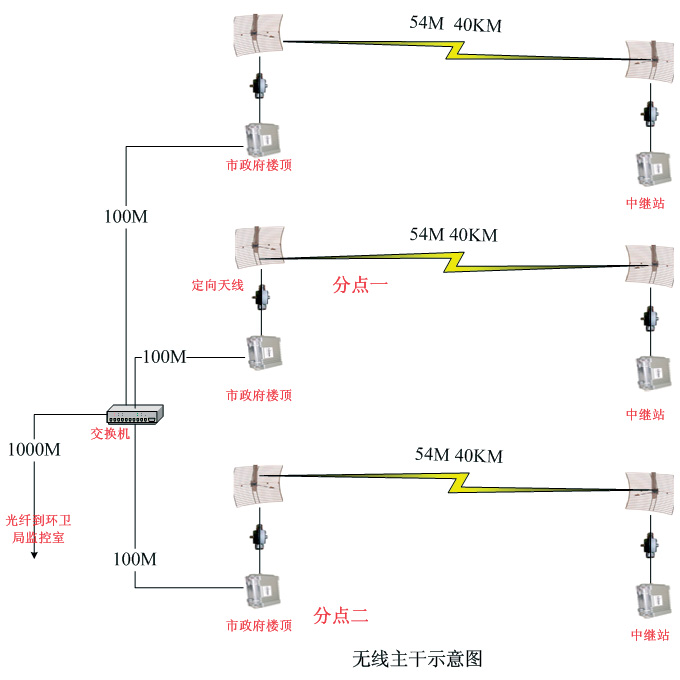

图1：无线主干示意图

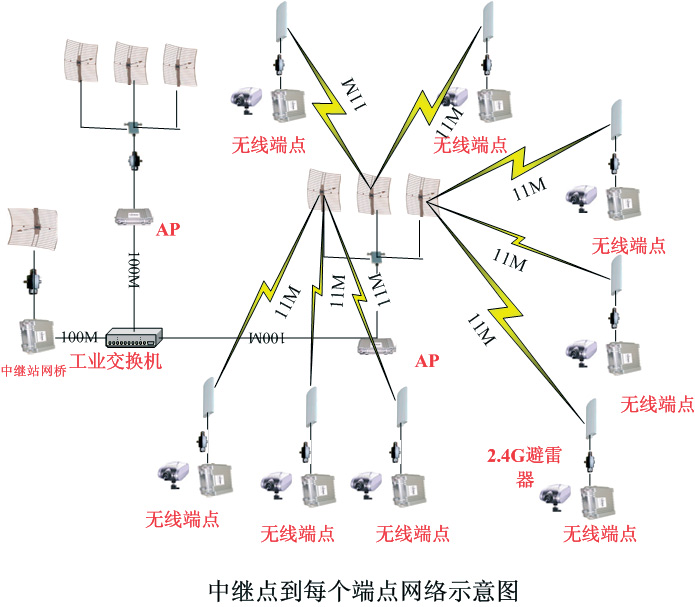

图2：中继点到每个端点的网络架构示意图
随着以太网络技术的日趋流行，“只用一根网线就上网”的概念逐渐融入人们的日常学习、工作和生活当中。而随着IP技术的不断发展，其稳定性和处理性能也得到了不断提升，结合成熟的网络通信技术，在灯光控制领域采用PC-Based的方式来实现数据采集和控制确实是一种流行而又经济的方式。
在前面一节当中提到，该市的通信系统采用无线TCP/IP的模式，灯光控制系统必须具备以太网接口。而传统的灯光控制系统主要采用RS-485的方式进行通信，要实现同信息网络层的系统集成，必须配备相应的网关。因此，从系统稳定的角度来讲，多一个节点就意味着增加了故障发生的概率；对系统集成商而言，增加了其集成的工序和难度；对用户来讲，无疑增加了维护成本?此外CONTROL ENGINEERING China版权所有，系统控制点都在现场强电控制柜内，要求控制终端设备为工业级设备，能适应控制现场要求。且每个现场控制点的控制数量不确定，要求设备在输入输出点方面有足够大的冗余，或可以以模块方式叠加到500路以上。总控制点在有网络的情况下可以随意增加。
综合考虑网络化、工业级和模块输入输出的冗余性以及快速开发等各方面的因素，系统集成商和业主选用了性价比较高的Moxa ioLogikE2000系列PLC等级以太网I/O,主要针对现代城市的亮化管理，可集中对全部受控的亮化单元（单位）控制开、关操作，也可以控制某一个亮化单元（单位）单独开、关操作，并可以做到自由编程控制控制工程网版权所有，预约控制等要求。对每一亮化点的电流电压检测，数据存入数据库。控制界面对检测数据可形成曲线CONTROL ENGINEERING China版权所有，方便分析，所有操作和数据可查，对所有控制点状态有标识。系统还可以对某一个亮化单元（单位）进行多级控制开关，根据需要分级开起启，有效的保护亮化单元（单位），可根据实际需要开启，有效的节约资源。
主要由灯光控制终端设备、交流接触器以及电流传感器构成灯光控制的终端系统，通过系统应用平台实现灯光定时开关控制。
系统实现的功能
■远程控制：通过控制室等无线网络能够对灯光夜景实施集中监控，统一监控路灯和灯光夜景的启动与关闭。
■实时状态监控：实时监控控制箱、变压器、分控点的工作状态,实时检测灯光当前的开关状态以及设备当前的工作状态，并及时上报。在照明系统状态改变时，及时向中心系统上报。
■环境检测：实时检测区域环境温湿度等环境状态信息，并及时上报中心。
■信息采集：收集各监控对象的状态（电流、电压等）数据，分析、记录、保存及显示系统的重要信息。
■回路检测：通过采集电流、电压值实时检测现场亮灯率情况；
■告警功能：系统能对路灯和夜景灯光控制及报警处理的能力，包括设备断线告警，手动/自动状态告警等。
■信息统计查询：可实现灯光开关记录的查询、统计；便于故障维护。
■控制策略：有可实现按点、按区域分组实时控制、周定时策略定时控制、特殊日期定时自动控制。
■视频监控：利用数字视频技术，可在中心实时监视各景观点的实时情况。
Moxa ioLogikE2000系列产品现场运行状况
本系统采用Moxa ioLogikE2000系列PLC等级以太网I/O完成了亮化区域数据的采集和控制，经长时间运行，设备工作稳定，实际情况如下：
1、设备正常工作时占用带宽约27K；
2、适用于较宽范围的输入电压：12
