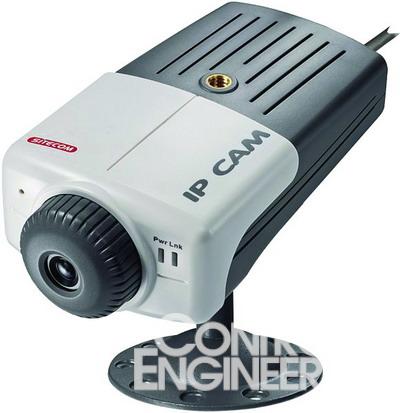

网络摄像机是传统摄像机与网络视频技术相结合的新一代产品，除了具备一般传统摄像机所有的图像捕捉功能外，机内还内置了数字化压缩控制器和基于WEB的操作系统，使得视频数据经压缩加密后，通过局域网，Internet或无线网络送至终端用户。网络摄像机的应用，使得图像监控技术有了一个质的飞跃。第一，网络的综合布线代替了传统的视频模拟布线CONTROL ENGINEERING China版权所有，实现了真正的三网(音频、视频、数据)合一，网络摄像机即插即用，工程实施简便，系统扩充方便；第二，跨区域远程监控成为可能，特别是利用互联网，图像监控已经没有距离限制，而且图像清晰，稳定可靠；第三，图像的存储、检索十分安全、方便、可异地存储，多机备份存储以及快速非线性查找等。图1为典型的网络摄像机在视频监控中的应用拓扑图。

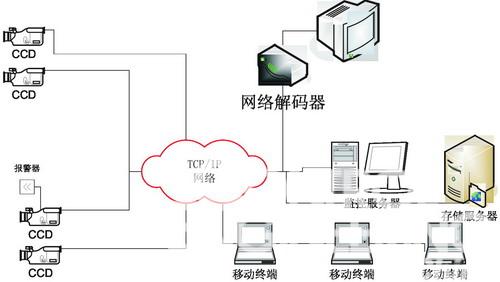

图1 典型网络摄像机在视频监控中的应用拓扑图

　　网络摄像机的技术结构

　　大家可以看到，网络摄像机可以直接接入到TCP/IP的数字化网络中，因此这种系统主要的功能就是在联网上面，通过互联网或者内部局域网进行视频和音频的传输。从内部构成上说，网络摄像机的基本结构一般都是由图像传感器、视频编码器、网络服务器、外部报警、控制接口等部分组

　　相比较传统的模拟摄像机，网络摄像机最核心的技术就是视频编码器。现在，就网络摄像机的各部分我们做一个技术分析，然后再重点分析一下核心的视频编码器部分。

　　*图像传感器：传统的模拟摄像机，就是通过图像传感器采集视频信息www.cechina.cn，然后直接输出是模拟的视频信号，通过视频线对外输出。现在摄像机的图像传感器主要有2种，即CMOS和CCD。由于CCD在图像质量方面比CMOS有一定的优势，因此在监控工程中使用的图像传感器主要是CCD，而CCD的主流厂商大部分是日本企业，比如Sony、Sharp等，几乎占了全球CCD市场的90％以上份额。

　　*视频编码器：其功能是把CCD的视频信号按照一定的格式进行数字化编码，有些是直接抓取CCD输出的BT.656的信号，有些是采集CCD驱动输出的模拟信号，通过一个视频AD进行模拟数字转化。视频编码的标准很多，现在主要的网络摄像机的标准有MJPEG、MPEG4和H.264。

　　*网络服务器：其功能是把压缩好的视频信号，通过TCP/IP的协议输出，并且基本上要支持现阶段主流的通信格式，比如支持PPPOE、DNS、UDP、TCP等等。

　　*外部报警和控制接口都是网络摄像机的辅助功能，主要是通过串口或者IO口来实现，串口的方式包括RS232和RS485等等。

　　图像的编码标准

　　当前，网络摄像机的图像压缩编码标准主要有M-JPEG、MPEG4、H.263、H.264等，下面我们对这些技术再做一个简单介绍。

　　M-JPEG

　　M-JPEG技术即运动静止图像压缩技术，它把运动的视频序列作为连续的静止图像来处理，这种压缩技术方式单独完整地压缩每一帧控制工程网版权所有，在编辑过程中可随机存储每一帧，可进行精确到帧地编辑。但M-JPEG只对帧内地空间冗余进行压缩，不对帧间的时间冗余进行压缩，因此压缩效率不高。

　　MPEG4

　　MPEG标准就是指由ISO的活动图像专家组制定的一系列关于音视频信号以及多媒体信号的压缩与解压缩技术的标准。MPEG-4的着眼点在于解决低带宽上音视频的传输问题，在164KHZ的带宽上，MPEG-4平均可传5－7帧/秒。采用MPEG-4压缩技术的网络型产品可使用带宽较低的网络，如PSTN，ISDN,ADSL等，大大节省了网络费用。另外，MPEG-4的最高分辨率可达720×576，接近DVD画面效果，基于图像压缩的模式决定了它对运动物体可以保证有良好的清晰度。MPEG-4所有的这些优点，使它成为当前网络产品生产厂商开发的重要趋势之一。

　　H.263

　　H.263是ITU-T提出的作为H.324终端使用的视频编解码建议，H.263经过不断地完善和多次的升级已经日臻成熟，如今已经大部分代替了H.261控制工程网版权所有，而且H.263由于能在低带宽上传输高质量的视频流而日益受到欢迎。

　　H.263是基于运动补偿的DPCM的混合编码，在运动补偿的DPCM混合编码，在运动搜索的基础上进行运动补偿，然后运用DCT变换和“之”字形扫描编码控制工程网版权所有，从而得到输出码流。H.263在H.261建议的基础上，将运动矢量的搜索增加为半象素点搜索；同时又增加了无限制运动矢量、基于语法的算术编码、高级预测技术和PB帧编码等四个高级选项；从而达到了进一步降低码速率和提高编码质量的目的。

       H.264

　　H.264是ITU-T的VCEG(视频编码专家组)和ISO/IEC的MPEG(活动图像编码专家组)的联合视频组(JVT：joint
