供应商
　　AdAstrA 科技集团
　　www.tracemode.cn
　　010-5129-7781
　　产品名称
　　TRACE MODE SCADA HMI 组态软件
　　应用场合
　　北京硕人时代科技有限公司高可靠性的集中供热控制系统

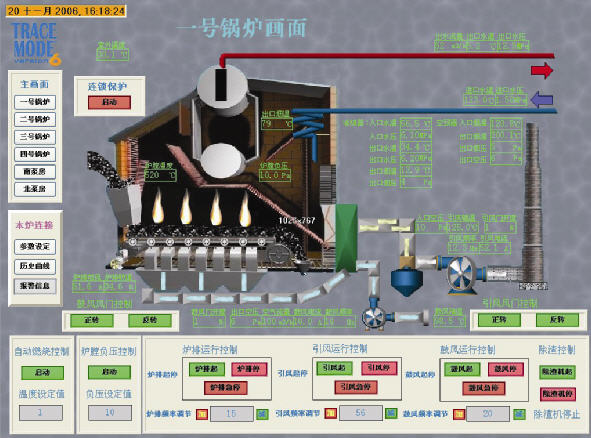

点击看原图

　　项目背景
　　集中供热是国家大力推广的节能和环保措施，在北方各地纷纷投产运行。该领域的知名系统集成商北京硕人时代科技有限公司在内蒙古呼和浩特市开发完成高可靠性的精确集中供热控制系统，并顺利投入运营。拥有先进热冗余技术的TRACE MODE SCADA HMI组态软件被硕人公司选作该项目的SCADA系统，实现操作站热冗余以确保整个系统的高可靠性。
　　解决方案
　　呼和浩特市如意开发区公共事业公司负责向整个开发区的企事业单位集中供热，本系统是北京硕人时代科技有限公司利用自行研发的STEC2000 控制器基于TRACE MODE 6 组态软件控制工程网版权所有，为该事业公司开发完成的精确集中供热控制系统。
　　本套系统突出的特点是解决了换热器凝水控制和出力之间存在着不能及时匹配的问题，即室外温度和供汽量之间不能很好地配合，不能满足换热需要量的随时变化，恒温较差

。而这个问题依靠人工经验进行调节基本上始终是供汽量偏大控制工程网版权所有，存在着热量的较大浪费。系统采用基于TRACE MODE 6 的热冗余及客户端技术、STEC2000 控制器智能系统以及热工数学偏微分数模转换计算相结合技术实现了精确集中供热控制。
　　系统设计
　　根据现场要求为确保整个集中供热系统具备高可靠性，工程上位操作站采用TRACE MODE 6 内置的热冗余技术：
　　• 在TRACE MODE® 6 开发系统中使用自动建立技术自动生成冗余节点；
　　• 在主服务器和冗余服务器之间自动同步实时数据；
　　• 当主服务器发生故障时，自动将数据流切换到TRACE MODE 6 冗余服务器；
　　• 系统启动时，自动判断服务器的主/从状态；当主服务器从故障中恢复后，自动解决服务器间的状态冲突；
　　• 将所有故障和切换信息记录到热冗余服务器。
　　此外，工程中使用了3 个支持50 模板的Netlink Light 客户端作为操作员站。众所周知客户端- 服务器结构共同的弱点是整个控制系统对服务器运行能力的依赖性，一旦服务器发生故障www.cechina.cn，所有相连的客户端将停止接收数据。TRACE MODE 6 很容易的解决了这个问题www.cechina.cn，它为传统的服务器- 客户端架构提供了具备高可靠性的最新技术，当主服务器发生故障时客户端将自动切换到冗余服务器，此时冗余服务器已切换成主服务器运行。因此，对基于TRACE MODE 6 的控制系统来说，客户端- 服务器是否具备高可靠性的问题已不存在。
　　投资回报
　　基于TRACE MODE 6 和STEC2000 控制器的集中供热系统实现对1 号-4 号锅炉的控制，南北泵房的流程监控CONTROL ENGINEERING China版权所有，参数设定，设备运行状态和实时数据显示，过程报警显示，历史和实时趋势显示等功能。
