摘要

　　本文简要介绍了CITECT组态软件在套筒窑自动化监控系统改造中的应用，阐明了CITECT组态软件的应用过程，特别阐述了制作画面中精灵的应用技巧。实践证明，CITECT组态软件界面友好、易于操作，便于扩展。

　　关键词： CITECT组态软件，精灵使用技巧

　　0 引言

　　石灰是炼铁、炼钢生产中必不可少的原料之一。石灰品质的好坏直接影响着钢铁的质量，因此，采用先进的自动控制系统，对于提高炼铁炼钢的产量和质量，有十分重要的意义。石灰窑生产系统的原料主要是石子（石灰石），成品是生石灰。即窑的入口加入石灰石，经过煤气燃烧控制工程网版权所有，煅烧成石灰，输出到成品料仓。主要控制系统包括石灰石上料系统，煤气燃烧系统，冷却空气循环系统，驱动空气循环系统，废气循环系统，成品运输系统等。下位PLC采用SIEMENS S7-300， 上位监控软件采用CITECT 组态软件，实现了对套筒窑自动化系统的自动监控。

　　1 系统改造的需求

　　驱动风机原系统为两个风机一个为变频M501，一个为固定容量的风机M502，为了保证石灰产量，从而保障炼钢的正常运行，要求增加一台固定容量的风机M503，作为备用。

在画面上增加M502、M503的选择，以及新增电机的手动/自动状态信号，本地/远程状态信号，运行反馈信号，手动启动/停止风机的信号，实现通过画面选择固定容量的风机，其它的连锁顺序不便，不影响整个控制系统的自动运行。

　　2实现驱动风机备用的过程

　　（1） SIEMENS PLC 程序改造

　　本系统采用SIEMENS PLC，首先熟悉原控制系统STEP 7 程序的控制连锁关系，找出与M502有关的所有信号，并通过交叉参考找出所有信号的相关程序段，增加M503输入输出信号，增加M502 、M503 的切换选择程序，在所有相关程序段增加M502、M503选择判断和使用。通过CITECT增加选择和手动/自动控制画面。经过PLC 和画面监控的编制完成后，进行调试。

　　（2）CITECT 画面制作

　　主要增加M502、M503选择按钮及M503的操作按钮。使用CITECT的精灵功能，应用原有开发系统的操作电机的超级精灵，只要遵守原开发系统数据库变量编写的规律，就可轻松的完成新增设备的操作功能。尤其对于系统中类似设备较多的情况，节省了大量连接变量的工作，不仅省力CONTROL ENGINEERING China版权所有，而且不容易出错。

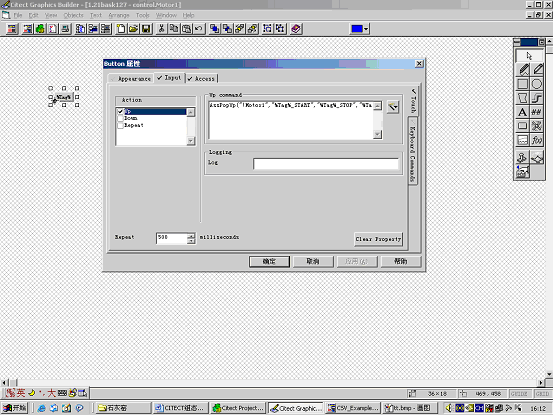

　　在画面增加M503操作按钮，在按钮的功能中调用操作电机的超级精灵，如下图所示：其中Tag为M503 ，在UP COMMAND中对应数据库变量：M503-START，M503-STOPCONTROL ENGINEERING China版权所有，M503-FEEDBACK，M503-REMOTE，M503-FAULT；

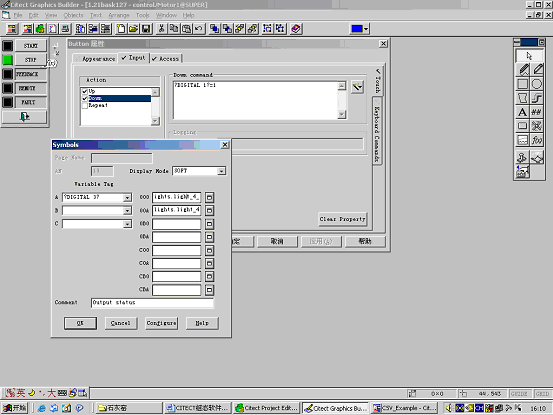

　　其中！Motor1为SUPER GENIE，如下图所示：





　　（3）调试

　　电机操作没有问题，但画面显示中增加的一个M503的MANUAL/AUTO信号却不对，经反复测试PLC程序没问题www.cechina.cn，是显示不正确的问题。由于是首次使用CITECT软件制作画面，所以猜测画面制作可能有问题，但后来在不做任何改动的情况下，画面只要一更新，显示就不正常。由于整个系统由外方工程师完成，而且外方调试计算机为WINDOWS 2000 英文系统，猜测外方使用CITECT 环境与我们使用的不同。经察看现场使用计算机上的CITECT软件的LIBRARY 库，其中被使用的精灵（GIENIE）被修改了，后修改我们使用的中文操作系统的CITECT中的精灵后，显示正常。通过此次修改，对于其他人员开发的CITECT监控工程，在做修改时，最好在原操作系统原CITECT环境下修改CONTROL ENGINEERING China版权所有，修改完成后，做好备份，再在其它机器上恢复工程，然后运行。否则会由于系统不同，可能出现如温度符号显示为乱码，或开发者自己改动原LIBRARY 库中的SYMBOL 或 GIENIE，造成显示不正确的问题。

　　3 与其他组态软件的比较

　　（1）模板功能

　　CITECT在画面制作中具有模板Templates的功能，在设计整个工程时，可根据工艺要求设计统一的风格，所有画面都需要显示的重要参数和操作，使画面规范，同时节省重复的工作量，一旦形成模板，在使用时不用担心会被无意修改，使整个工程风格一致，便于操作人员接受。

　　（2）精灵功能

　　一旦在设计阶段总结出共有的功能，在数据库建立标签时采用同样的规则，并按照此规则设计精灵，则在画面中使用精灵可一次连接多个变量，节省了重复连接变量的工作。而在WINCC中，就要重复连接变量；在IFIX中需要标签组文件实现类似的功能。因此，CITECT的此项功能非常方便实用，不仅省力CONTROL ENGINEERING China版权所有，而且不易出错。

　　（3）通讯设置

　　由于在列表中列出所有相关产品的厂家和品牌，使得与PLC的通讯
