1、引言
弹药从出厂到部队作战或训练使用以前主要存放在仓库中。在长期的储存过程中,弹药虽然处于宏观静止状态。但其质量不断发生变化。这是因为弹药主要由金属和装药组成,在长期储存过程中,由于温,湿度的影响。金属会锈蚀,从而使金属部件的强度降低。表面机械性能变坏控制工程网版权所有,严重影响弹药的使用www.cechina.cn,甚至会造成重大事故。温,湿度还会使弹药装药的物理和化学性质发生变化,从而使其失去应有的战技要求。因此CONTROL ENGINEERING China版权所有,温,湿度是弹药质量发生变化的主要矛盾。根据我军的仓库条件、我国的气候条件和目前仓库的管理水平,通常规定最高温度不超过30℃,最大湿度不超过70%,即通常所说的“三七”线。
传统弹药仓库的监控系统采用的是干,湿球湿度计、毛发湿度计、湿敏电阻器或由普通的温,湿度传感器组成的监控系统,通常结构比较复杂、系统庞大、准确性差。笔者采用瑞士森斯瑞(Sensirion)公司推出的S
2、SHTl5的性能和特点
SHT15型传感器是单片、多用途的智能传感器,其中不仅包含基于湿敏电容器的微型相对湿度传感器和基于带隙电路的微型温度传感器,而且还有14位的A/D转换器和2线串行接口。能输出经过校准的相对湿度和温度的串行数据,所以系统中不再使用传统设计需要的多路转换开关、A/D转换器及信号调理电路,系统结构比较紧凑和简单,SHTl5能在同一位置测量相对湿度和温度。它的内部结构如图1所示。
图1 SHT15的内部结构图
SHT15的引脚比较少,使用方便。其引脚排列如图2所示。引脚功能如表1所示。SHT15型智能传感器的相对湿度测量范围是0~100%。分辨率达0.03%,最高精度为+2%RH,温度测量范围是-40℃~+123.8℃,分辨率为0.1℃,电源电压范围是+2.5V~5.5V,响应时间小于3s。

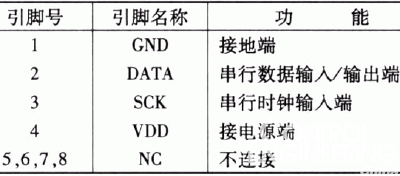

表1 SHT15的引脚功能
图2 SJT15的引脚排列
3、系统结构及原理
该设计系统主要由单片机、传感器和执行机构组成。采用的是AT89C51型低电压和高性能的CMOS8位单片机控制工程网版权所有,片内含4Kbytes可反复擦写的只读程序存储器(PEROM)和128bytes的随机存取存储器(RAM),采用ATmel公司的高密度、非易失性存储技术生产,兼容标准MCS一51机指令系统,片内还有通用8位中央处理器和Flash存储单元。功能强大的AT89C51微型计算机提供了高性价比的解决方案。它的主要功能特性如下:
·兼容MCS一51指令系统;
·4K可反复擦写f>1000次)FlashROM;
·32个双向I/O口;
·可编程UARL通道;
·2个16位可编程定时/计数器;
·全静态操作0—24MHz;
·1个串行中断;
·128x8bit内部RAM;
·2个外部中断源;
·总共6个中断源;
·可直接驱动LED;
·3级加密位;
·低功耗空闲和掉电模式;
·软件设置睡眠和唤醒功能。
AT89C51和SHT15之间通过串行总线进行通
