要求
---- 某船用冷藏库由菜库和肉库组成,分别有一台风机进行风冷、制冷压缩机有两台可根据需要选定一台或两台同时工作也可以通过开关强制两台时间工作。
LOGO!的解决方案
---- 库温由两只温度继电器实行两点式控制。压缩机的运行由两只压力继电器控制控制工程网版权所有,压缩机产生的制冷液由电磁阀控制分别送至菜库或肉库的蒸发器通过风机运转对全库制冷。压缩机运转时必须有水冷却www.cechina.cn,若压缩机运转10秒后仍无冷却水(通过水压力继电器检测)压缩机停转,同时发出声光报警,压缩机正常运转后三分钟内仍有水冷却。压缩机采用排出压力过高保护和电机过载保护。一旦出现上述故障发出声光报警,故障未排除不能启动。

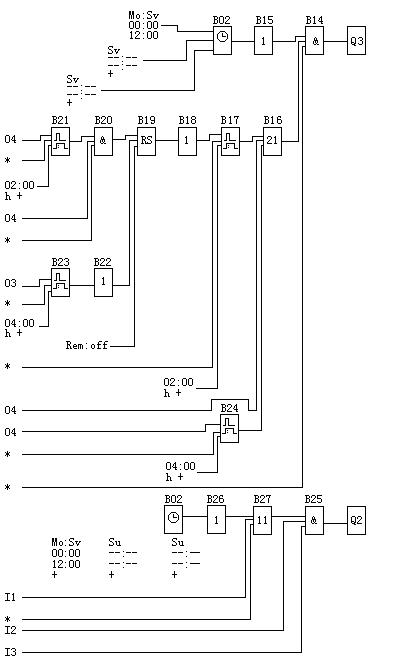

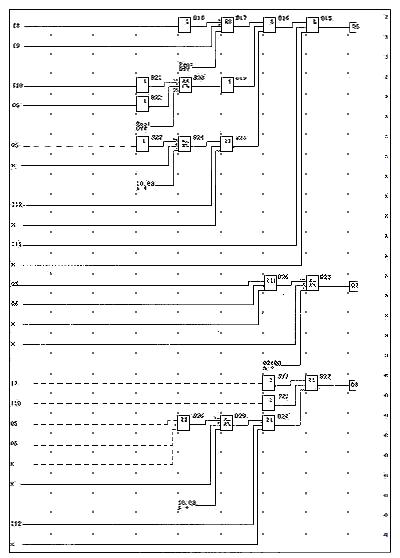

使用的部件
LOGO! 230RC
I 1 菜库温度下限继电器
I 2 菜库温度上限继电器
I 3 肉库温度下限继电器
I 4 肉库温度上限继电器
I 5 1#压缩机吸入压力低限
I 6 1#压缩机吸入压力高限
I 7 1#压缩机排除压力过高
I 8 2#压缩机吸入压力低限
I 9 2#压缩机吸入压力高限
I 10 2#压缩机排
I 11 2#压缩机选择开关
I12 冷却水压力继电器 Q1 菜库风机电机接触器
Q2 菜库制冷电磁阀
Q3 肉库风机
Q4 肉库制冷电磁阀
Q5 1#压缩机接触器
Q6 2#压缩机接触器
Q7 冷却水电磁阀
Q8 故障声光警报
优点和特点
---- 减少了电气元件提高了可靠性www.cechina.cn,控制简单,在实际应用中维护工作量大大降低CONTROL ENGINEERING China版权所有,保证可靠制冷。
