引言 本文以基于DVP-M 的LCD TV方案为例,从硬件和软件两个方面介绍了LCD TV的系统结构。 DVP-M 简介 本系统有8种信号源输入端口:TV、HDMI、VGA、YPbPr、SCART1、SCART2、AV和SIDE AVwww.cechina.cn,同时还有TV和AV输出(AV OUT)。 采用Renesas的M 视频处理单元 TV信号(来自Tuner的第二中频输出)一路从SCART1输出,作为SCART TV输出(该端口无论是否在TV模式都会有TV输出),一路经过M52790输出到AV OUT端口,还有一路进入DVP-M的第一模拟通道。 SCART接口是一种欧洲通用视频接口,具有输入和输出功能,支持三种视频信号格式,即CVBS(复合全电视信号),YC(分量视频信号)和RGBwww.cechina.cn,输入的信号格式可以通过MCU检测SCART接口的FB引脚的电平,如果小于1V则为RGB,否则为CVBS/YC。 从SCART(包括SCART1和SCART2)进入的RGB信号和YPbPr的非高清信号(在HDMI接收单元有介绍)通过AV Switch FSAV330选择进入DVP-M的第三模拟通道。 MCU根据输入的信号类型,设置相应的DVP寄存器,完成DVP-M内部通道的选择,图像处理等。 模拟信号在DVP内部经过A/D转换、YC分离(亮色分离)、同步信号分离及处理、3D降噪处理、IP变换(隔行信号转换成逐行信号)、VBI解码(解出场消隐期间的Teletext和CCD等图文信息)等处理,最后混和OSD信息生成24位的RGB数字信号送到液晶面板显示。对于输入的数字信号,除了没有A/D转换、YC分离和同步分离外,其它的处理和模拟信号类似。 HDMI接收单元 HDMI信号通过MST3388完成信号的解码,输出24位的RGB数字信号和I2S音频信号,分别送往DVP-M和MSP3410进行处理。系统中HDMI支持的最高分辨率为1080p。 声音处理单元 Tuner(TV调谐器)的声音中频(Sound IF)信号从MSP3410的SOUND IF端口输入,
随着数字技术的发展,LCD TV(液晶电视)相关技术也取得了快速的进步。相对于传统CRT电视而言,它具有轻薄便携、色彩丰富、清晰度高、绿色环保、耗电量低、使用寿命长等特点。
DVP-M是瑞萨(Renesas)科技公司推出的一款液晶电视信号处理芯片,可使液晶电视实现多制式信号兼容。它可以将Y/C分离电路、颜色恢复电路、I/P转换电路及画质调整电路集成在一起,进行集成化信号处理。同时,DVP-M 还具有针对不同电视信号的超强处理能力。
硬件结构分析
系统主要由以下几个单元构成:电源、IR(红外遥控)和键盘、HDMI接收、TV信号接收(Tuner)、视频处理、声音处理、状态存储(EEPROM)、主控MCU、音视频端子和液晶显示单元。系统结构如图1所示。
16C为主控MCU,除了DVP-M是通过UART与MCU通信以外,其它所有可控IC与MCU均采用I2C串行总线通信。 MCU通过识别遥控器和键盘的按键操作控制工程网版权所有,来控制各AV Switch(Audio/ Video 开关)进行信号通道的切换,控制音视频处理单元对信号进行各种处理,然后通过液晶面板显示,同时,各种操作会设置相关的变量并写入EEPROM中,记忆当前的状态,以便下次开机时使用。

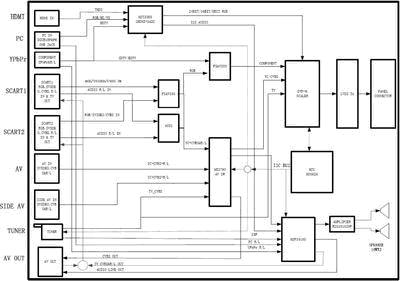

图1 系统硬件结构
视频处理单元主芯片采用DVP-M,使用了它的三个模拟信号通道和一个数字信号通道。
AVwww.cechina.cn,SIDE AV和从SCART进入的YC/CVBS格式信号通过MCU控制M52790www.cechina.cn,选择其中某一路进入DVP-M的第二模拟通道。
DVP-M数字通道进入的是通过MST3388输出的24位RGB视频信号。

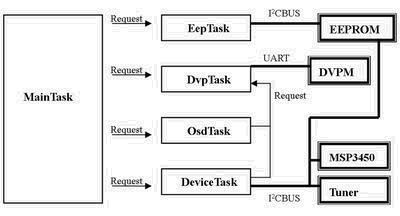

图2 软件结构图
本系统HDMI单元采用的是MST3388控制工程网版权所有,这是一个HDMI接收器,有三路RGB/YUV模拟信号输入端口和一路HDMI数字信号输入端口,所有输入经过MST3388后输出24位的RGB数字信号。
VGA 和YPbPr信号分别进入其中两个模拟信号输入端口。对于VGA输入,转换成24位的RGB数字信号,进入DVP-M的数字通道。对于YPbPr信号,首先通过MST3388进行检测,如果分辨率在720p以上,则通过MST3388转换成数字信号,输出到DVP-M,否则直接从DVP-M的模拟通道输入。
声音处理单元采用的主芯片是MSP3410,它支持几乎所有的模拟电视声音信号,如B/G、L、I、D/K、M/N和FM-Radio,而且支持丽音(NICAM)数字音频标准。它和MCU之间通过I2C总线通信。
