本文介绍了图形液晶显示器MGLS12864与单片机W78E58的硬件设计和软件设计技术。同时给出了ASCII码8×16字库、汉字16×16字库建立的程序及在液晶上显示数字、字符和汉字的程序。

　　引言

　　液晶显示器(LCD)具有功耗低、体积小、重量轻、超薄等许多其它显示器无法比拟的优点,近几年来被广泛用于单片机控制的智能仪器、仪表和低功耗电子产品中。LCD可分为段位式LCD、字符式LCD和点阵式LCD。其中,段位式LCD和字符式LCD只能用于字符和数字的简单显示,不能满足图形曲线和汉字显示的要求;而点阵式LCD不仅可以显示字符、数字,还可以显示各种图形、曲线及汉字,并且可以实现屏幕上下左右滚动,动画功能,分区开窗口,反转,闪烁等功能CONTROL ENGINEERING China版权所有,用途十分广泛。本文介绍了点阵式液晶显示器MGLS12864与单片机的接口及编程的方法,同时介绍了创建8×16字符和16×16点阵汉字的方法,及常用的字符显示和汉字显示程序。

　　硬件设计

　　这里着重介绍液晶显示器与单片机的接口技术。有关MGLS12864图形液晶引脚

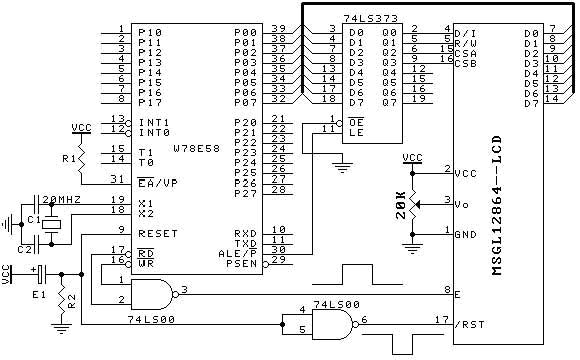

　　单片机可以通过数据总线与控制信号直接采用存储器访问形式、I/O设备访问形式控制该液晶显示模块。本文以华邦公司的W78E58为例,它是51系列单片机兼容的微控制器,其内部有32KB的FLASH EEPROM,用户编制的程序及需要显示的英文字母、数字、汉字、曲线和图形都可以存储在里面,免去了扩展外部存储器的麻烦,使得以W78E58单片机为核心的控制系统电路更简单。因此十分适用于液晶显示。MGLS12864与W78E58单片机接口电路如图1所示。该图采用直接访问方式,单片机通过低位地址A2控制CSA;A3控制CSB,以选通液晶显示屏上各区的控制器HD61202;同时W78E58用地址A1作为R/W信号控制数据总线的数据流向;用地址A0作为D/I信号控制寄存器的选择;E信号由W78E58的读信号/RD和写信号/WR合成产生;另外单片机的复位脚(9脚)经反相器后连接到液晶显示器复位脚(17脚 /RST),当单片机上电复位或手动复位时, 液晶显示器同时也复位;从而实现了W78E58对内置HD61202图形液晶显示器模块的电路连接。电路中LCD电源控制端VO是用来调节显示屏灰度的,调节该端的电压,可改变显示屏字符、图形的颜色深浅。

　　单片机对液晶显示模块的操作可分为两部分,即左半屏和右半屏操作。下面是根据图1的连接确定对应左半屏（前64×64）和右半屏（后64×64）操作地址：

　　软件设计
　　液晶控制器HD61202一共有七条指令,从作用上可分为两类CONTROL ENGINEERING China版权所有,显示状态设置指令和数据读／写操作指令。详见指令系统可查看图形液晶显示器产品有关手册。显示起始行设置中L5～L0为显示起始行的地址,取值在0-3FH(1-64行)范围内。页面地址设置中P2-P0为选择的页面地址,取值范围为0-7H,代表１-8页。列地址设置中C5-C0为Ｙ地址计数器的内容CONTROL ENGINEERING China版权所有,取值在0-3FH(1-64行)范围内。
