为加强质量控制与提高生产效率，在卷烟厂新厂房的嘴棒生产车间采用了一套先进的自动化立体仓库，用于中转存放过滤嘴棒，实现了嘴棒高效有序的管理与调度。而在此立库系统中，系统集成商采用了SIEMENS公司的RFID无线射频识别系统，对嘴棒的生产机组号、品牌号和生产日期等信息进行入库与出库全自动化过程的跟踪管理，提高了生产效率和信息管理的正确率，实现了产品质量的有效控制。

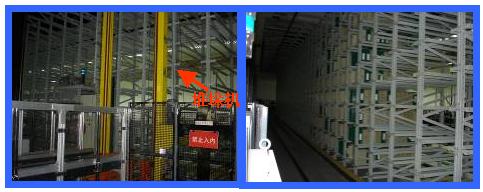

卷烟厂新厂房的嘴棒生产车间
嘴棒车间立库管理信息系统解决方案 方案特点
本系统PLC部分采用SIEMENS SIMATIC S7-400系列，现场总线部分采用支持PROFIBUS协议的西门子分布式I/O设备ET200M。在嘴棒生产入库端www.cechina.cn，嘴棒加工成形后，经由装盘机装入塑料托盘，然后通过提升移位机输送到立库的堆垛机上控制工程网版权所有，由堆垛机存入立库。在嘴棒调货出库端，堆垛机收到上位机的控制指令，到库中指定位置取出托盘，然后经由卸盘机输送到发射机，发射机发送嘴棒到下一生产流程，实现嘴棒出库的过程。整个过程实现了嘴棒生产信息的全程跟踪管理。
本项目MOBY主要应用在托盘中嘴棒的入库识别与出库识别上。
1
.入库流程的物质流与信息流

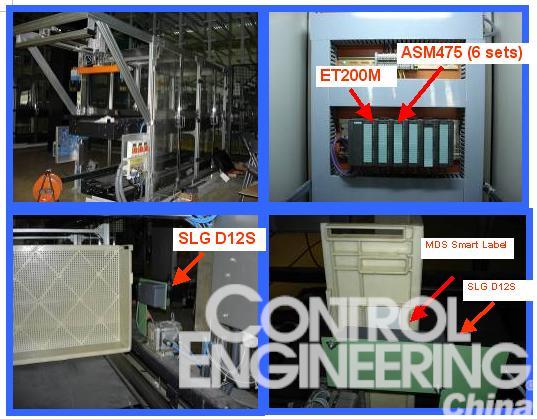

过滤棒成型机将原材料加工成嘴棒后,输入到装盘机的塑料托盘中，然后转入到提升移位机。在入库端移位机的入口处装有一个SLG D12S读/写设备CONTROL ENGINEERING China版权所有，而在托盘的侧面安装有一个MDS纸质智能标签（移动数据存储器），通过控制上位机输入嘴棒的生产机组号、品牌号和生产日期等信息，当托盘经过读/写设备时CONTROL ENGINEERING China版权所有，这些生产与质量信息被写入相对应的托盘上的电子标签中，同时在中央数据库中也保存有这些信息。
2.出库流程的物质流与信息流
当发射机缺货时，向控制上位机发出调货申请，上位机在数据库中查找到需要的货物，发出指令告诉堆垛机到指定位置取货,同时将控制信息和货物的基本信息传入SIMATIC S7-400。在出库端移位机的出口处装有一个SLG D12S读/写设备CONTROL ENGINEERING China版权所有，货物托盘由堆垛机输送到出库端移位机，当托盘经过读/写设备时CONTROL ENGINEERING China版权所有，托盘上电子标签的信息被读取出来，并和数据库中调出的信息进行比对，如果信息相符就表明所调货物正确。
方案结论
·通过在嘴棒车间立体仓库采用SIEMENS的RFID无线射频识别系统www.cechina.cn，实现了嘴棒的生产信息与质量信息的高效准确的跟踪与管理。
·通过嘴棒的生产入库与调货出库流程的自动化控制与管理，及自动化的存货与取货等操作，保证了整个立库系统的高效运转。
