随着嵌入式系统应用领域的不断扩大,系统复杂性也在不断提高。所以在嵌入式系统中实现用户图形化(GUI),已经成为大势所趋。在测量仪器中www.cechina.cn,图形化界面也是广泛采用,一种是嵌入操作系统,大多数的用户图形化界面(GUI)都是在操作系统(如OS、WinCE、Linix)的支持下, 调用系统的各种API函数实现的。这些操作系统为实现GUI提供了大量的库函数,也为编程人员提供了界面设计的良好平台。但是这种嵌入技术,对硬件要求高,相当于嵌入一台计算机,如利用WinCE就可以十分方便的设计出具有Windows风格的图形界面。另一种是,直接利用DSP技术,开发小型系统。这种系统精简,对硬件要求低,但功能相对单一。
本文这款数字示波器是普源精电(RIGOL)公司推出的DS1000系列CONTROL ENGINEERING China版权所有,其设计完全自主完成,贴近国人使用习惯。其用户图形界面(GUI)是在VisualDSP++ 4.0 Kernel的基础上开发的控制工程网版权所有,界面风格紧紧与仪器的功能相联系。在完成了仪器的波形和
用户界面实现原理
用户图形界面的实现,需要硬件、软件上的支持。如图1所示,通过操作平台(operation platform)的调配,调用显示程序,显示程序刷新显示缓存,再由显示驱动程序,将显示缓存中的内容显示到液晶屏上。

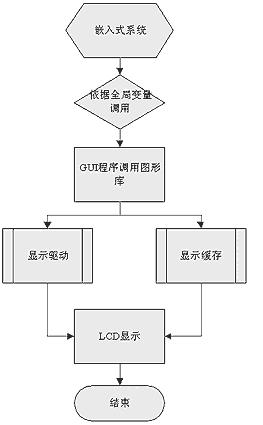

图1 RIGOL DS1000数字示波器用户图形界面实现的原理图
下面简要的介绍图1中主要的几个组成部分。
GUI图形标准库
要在用户图形界面上显示各种的图形、图案,除了硬件电路的支持外www.cechina.cn,还需要强大的软件支持。而其中(GUI)的图形标准库为最基础,而不可或缺的。用户图形界面(GUI)的图形标准库包括最基本的画点、画线、画矩形、填充矩形、画圆形、放置bmp格式的图案、显示中、英文等函数,该图形库功能越强大,就越可以支持复杂的用户图形界面(GUI)。
GUI的操作平台的支持
仅仅有了绘制图形的图形标准库,要实现用户图形界面,还是远远不够。图形库是单一画面不可缺少的,但是要形成有机的、可操作的用户图形界面,还需要后台有一个稳定、功能强大的操作系统平台。
操作平台根据用户的外界输入(一般是键盘),以及系统当前的状态来决定下一步系统的状态,从而调用相应的GUI界面。如此,便实现了用户图形界面。
实现图形化的硬件原理
RIGOL DS1000系列数字示波器采用的是320×234分辨率的TFT液晶显示器www.cechina.cn,通过液晶的驱动电路,可以使液晶正常显示,通过帧信号同步、行信号同步、数据信号的时钟(clock)同步,显示点阵的数据将被从SDRAM中写入到液晶显示器的显示缓冲器中,从而显示出彩色图像。
从图1可以看出,如果要更新液晶显示器显示的内容,我们只需更新LCDbuffer中的显示数据就可以了。
用户图形界面(GUI)软件的设计思路
界面种类的划分
对于用户图形界面(GUI)的设计不能简单、统一的完成,要考虑到用户在各种情况下的操作界面。根据这些界面所具备的共同点,我们将这些界面分成如下的种类,同一种类的界面中将具备相同或者相似的功能区域。每一种界面都会有相应的处理程序,也有专门的数据结构。
