【摘要】本文介绍OEMax品牌可编程控制器编程软件WInGPC4.0的技术特性，分析可编程控制器编程软件的操作效率对现场调试乃至产出的影响。本文还探讨了评价可编程控制器编程软件效率的标准，并结合标准分析了WinGPC4.0为用户提供的最大价值。

      关键字： WinGPC，PLC编程软件，效率，实用性

      一. 简介

      OEMax品牌产品针对OEM市场，提供全方位的工业控制产品线，其中包括：可编程控制器及编程/监控软件、I/O模块及运动控制产品等（见图 1）。WinGPC 4.0是最新版本的可编程控制器编程/监控软件。

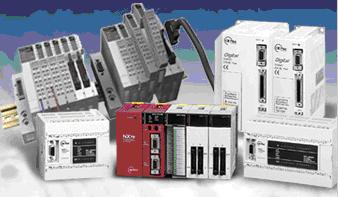

图 1 OEMax 产品线

      评价可编程控制器的性能优劣包括硬件和编程/监控软件两部分：前者往往通过比较计技术硬指标如速度、内存和I/O点数，后者则是

      与Windows操作系统一样，WinGPC的可编程控制器编程软件也不断地进行升级和改进，从最早的基于DOS界面的软件，到真正的基于Windows操作的软件。为了提供用户使用的最大便利，WinGPC 4.0的开发主导思想是：
1) 简化操作：以最少的键盘或鼠标动作来完成编程功能。
2) 易学易懂：鉴于 Windows操作系统约定俗成的操作步骤已深入人心，可编程控制器的界面操作也应该使用相同的规定：如拖放操作、剪切/拷贝/粘帖、撤销和重做、试图的放大/缩小以及查找/替换等，这些操作用户几乎不用学，而且占据了编程操作的较大比例（通过20%/80%法则分析）。

      目前世面很多可编程控制器软件并不能达到以上标准，因此WinGPC 4.0是一款能为用户提供较好实用性的先进软件。

      二. PLC编程软件效率对现场操作效率及经济效益的影响

      以往，在选择可编程控制器时CONTROL ENGINEERING China版权所有，用户往往比较重视其硬件部分的性能指标：比如性能价格比、I/O的数量和可扩展性、联网能力等。软件往往较少受到重视。 但是CONTROL ENGINEERING China版权所有，随着可编程控制器编程软件逐渐向一体化的自动化平台的方向发展，软件的性能将和硬件一样的重要。

      以下通过几个例子来说明高效的编程软件对现场操作的重要性。
1) 在工厂操作现场对PLC控制设备进行调试时，有时必须暂停工艺过程来调试设备。此时可谓一寸光阴一寸金。某些传统类型的PLC编程软件承袭了DOS时代的画格子风格www.cechina.cn，见图 2，产生一个如此简单的逻辑要击键18次，而且删除或插入复杂的元素将十分不方便。由此带来的时间损失直接影响到经济效益。而使用WinGPC 4.0则只要8此击键即可完成，同时修改、插入或删除将十分方便。


点击看原图

图 2 传统风格的编程方法

2) 逻辑语法错误定位功能: 在现场调试时www.cechina.cn，快速的错误定位功能会使语法检查变得简单快捷。WinGPC 4.0提供了最直观的操作手段：只要在信息窗口双击某条语法错误，则光标会自动跳转到该错误发生位置，同时在信息窗口提供错误类型。这比老式的仅指出错误行号、然后人工定位到该错误行的方式要快速得多。
3) 调试功能：有时在某个逻辑编写完成并下载到PLC中去后，调试人员希望能在编辑界面上快速地进行调试以观察逻辑运行是否达到预期效果。WinGPC 4.0提供了简单快捷得方式来对I/O资源或中间变量强制设定值的方式，因此无需操纵实际设备便能轻松完成调试。

    WinGPC 4.0通过分析用户用例，设计了最符合用户使用方便性和高效率的可编程控制器软件。WinGPC 4.0的设计宗旨就是： 简单、快捷、易掌握。

      三. PLC编程软件的评价标准和WinGPC的性能

      不同的可编程控制器编程软件有着各自独特的风格，虽然用户可能受一些传统使用习惯的影响而有着不同的喜好CONTROL ENGINEERING China版权所有，但是如果中立地以方便、快捷这两个指标来评价可编程
