摘要 本文介绍如何利用INTOUCH通过以太网实现两套独立自控系统的连接。
Abstract: In this paper ,we introduce how to join two separate automatic control systems to the one in enternet by INTOUCH.
关键词 INTOUCH DDE 以太网 连接

前言
       茂名市自来水公司河东水厂已建成两期，两期的工艺和设备都由国外引进，控制系统均采用由PLC（可编程逻辑控制器）和PC（个人电脑）组成的计算机集散控制系统，自动化程度较高。由于两套系统采用的通信协议不同，所以它们没能很好地整合，它们之间没有数据通信，这给生产控制、生产报表的编制和值班人员的操作带来一定困难。鉴于上述情况，我们决定利用以太网和监控组态软件INTOUCH来实现它们的连接，使之成为一套完整的系统。
一、 系统组成及存在问题

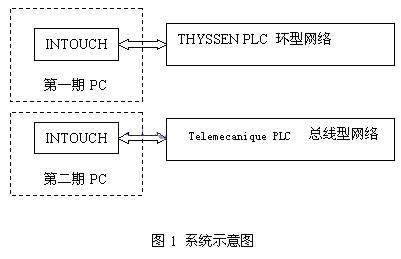

两套系统采用不同的PLC，两者网络拓扑结构不同，通信协议不同（采用厂家自己的协议），第一期采用的是THYSSEN PLC

       两期的监控组态软件都采用INTOUCH ，只是版本不同，这是一套由wanderware 公司出品的组态软件包，主要包括两部分的功能程序：开发环境 windowmaker和运行环境windowviewer，另外还有很多实用工具，NetDDE（网络动态数据交换）就是其中之一，它是microsoft windows的DDE（Dynamic Data Exchange，动态数据交换）的扩展，不同之处是它用于网络而后者用于单机。
由于是两套各自独立的系统，两者之间没有通信，数据交换只能靠手工完成，既不准确，又不及时，在操作中，操作人员必须不停地奔波于两套系统之间，生产报表的编制要人工合成，不够方便，不能实现水厂的全自动控制。
       考虑到两期系统所采用的PLC、网络拓扑结构和通信协议不同，若直接从PLC方面着手CONTROL ENGINEERING China版权所有，技术难度高，工作量多控制工程网版权所有，投资大，耗时长。经研究，最终决定直接从INTOUCH着手，利用其基于以太网和TCP/IP协议的网络功能来实现它们之间的连接。

       二、 解决方案
       监控组态软件INTOUCH基于以太网，兼容TCP/IP通信协议，通过它可实现两套独立系统的连接，此法投资较少，对操作人员的要求不高，而且可解决操作人员在两套系统之间疲于奔命的问题。连接后，可在以太网上的任何一台计算机分享数据，而不受特定的计算机限制，并可实现远距离监控功能，在任一台PC上均可对全厂生产进行监控，两期系统的生产数据可实现实时通信，利用INTOUCH NetDDE，使两套独立的系统（甚至多套系统）通过以太网有机地连接起来，扩展灵活方便CONTROL ENGINEERING China版权所有，空间制约少，是一个可行的方案，INTOUCH在这方面的功能完善，是给排水应用领域不错的选择。
实现过程如下：
       1、 组建以太网

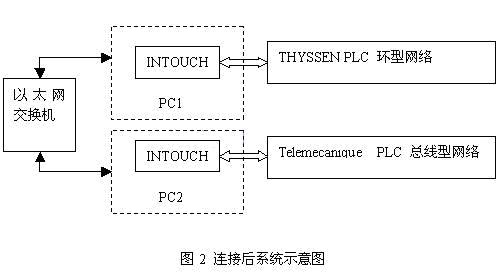

首先，用交换机组建一个以太网，将一期二期的监控PC分别命名为PC1和PC2，系统示意图见图2 。


在PC1和PC2上分别安装TCP/IP通信协议、NetDDE程序及完成其它一些辅助工作。
       2、 INTOUCH设置
（1） 整合两期应用程序数据
运行INTOUCH 的开发环境windowmaker，利用“import”功能将两期程序数据合二为一，使之成为一个完整的应用程序。然后分别安装在PC1和PC2上，这样就可以在任一台PC上对生产进行监控。
（2） 设置DDE Access
要在以太网上使用NetDDE进行数据通信www.cechina.cn，必须为程序提供数据的来源，这就必须对INTOUCH的DDE Access进行设置，设置方法是在“Modify DDE Access Name”对话框中的“DDE Application/Server Name”栏增加“\PC2\viewer”（在PC1上）和“\PC1\viewer”（在P
